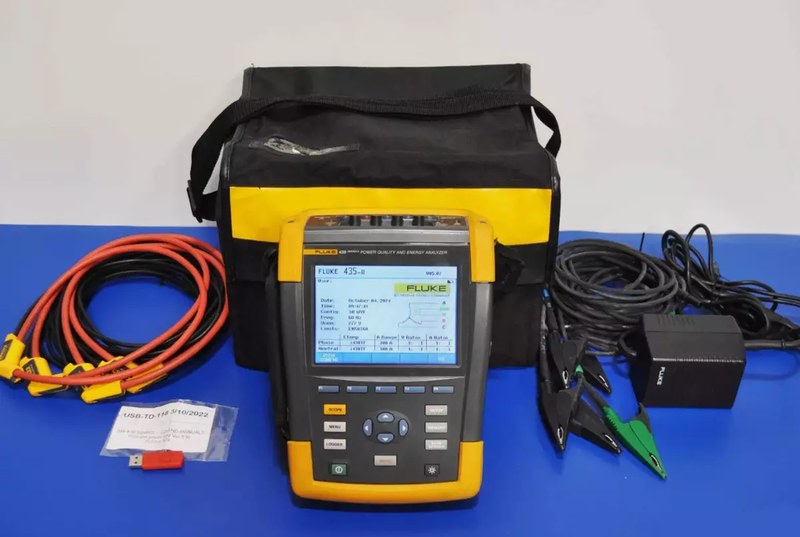

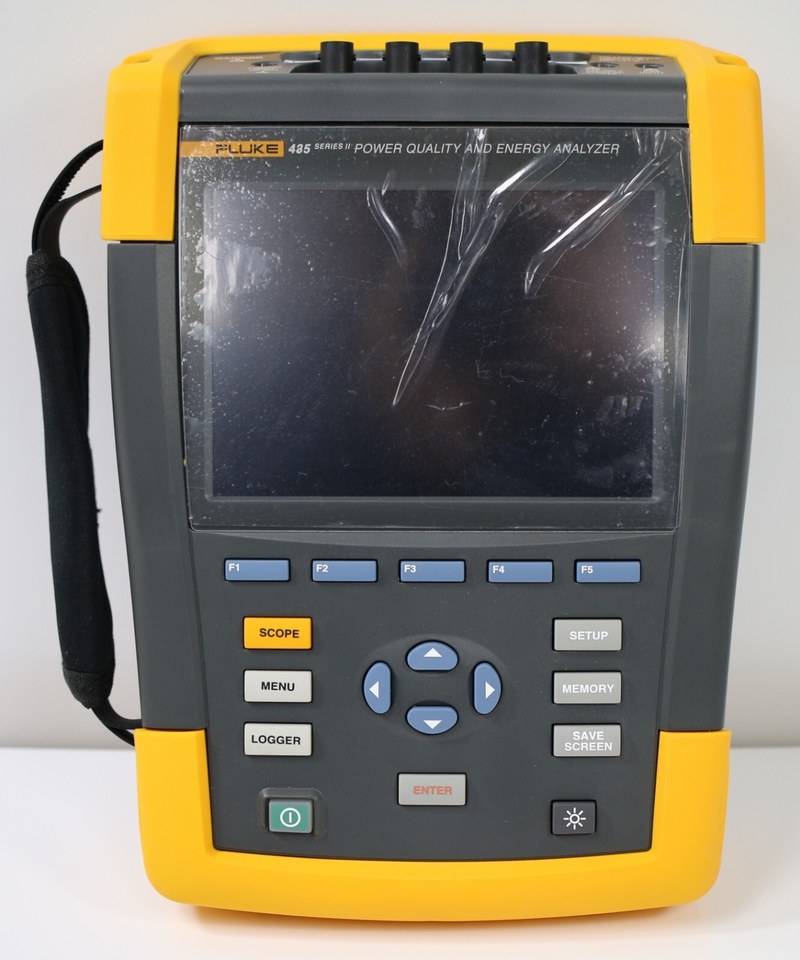

Анализатор качества электроэнергии Fluke 435-II — исследование параметров трехфазных электрических сетей
Fluke 435-II — профессиональный анализатор качества электроэнергии, предназначенный для измерения напряжения, электрического тока, мощности и характеристик искажения сетевого сигнала. Прибор используется в промышленных электроустановках, где требуется исследовать причины нестабильной работы оборудования. Модель относится к серии Fluke 430-II и предназначена для комплексного обследования трехфазных систем. Анализатор позволяет регистрировать провалы напряжения, кратковременные перенапряжения, гармонические искажения и нарушения фазного баланса. Встроенные алгоритмы энергетического анализа позволяют оценивать не только мгновенные электрические величины, но и потери энергии, связанные с определенными отклонениями качества питания.
Технические характеристики
Основные параметры Fluke 435-II характеризуют измерительные возможности прибора:
- производитель — Fluke,
- категория — анализатор качества электроэнергии,
- серия — 430-II,
- модель — 435-II,
- тип исследуемых сетей — однофазные и трехфазные,
- измерение напряжения — до 1000 В между фазой и нейтралью,
- диапазон измерения тока с i430-Flex — до 6000 А,
- максимальный пиковый ток с i430-Flex — 8400 А,
- разрешение напряжения в соответствующем режиме — 0,01 В,
- погрешность действующего напряжения — ±0,1% номинального значения,
- контроль гармоник — предусмотрен,
- регистрация переходных процессов — предусмотрена,
- измерение мощности — предусмотрено,
- анализ энергетических потерь — предусмотрен,
- регистрация событий — предусмотрена,
- обработка трехфазных систем — предусмотрена.
Особенности конструкции
Анализатор оснащен несколькими каналами регистрации электрических сигналов, предназначенными для синхронного измерения напряжений и токов. Входные данные поступают в высокоскоростную электронную систему, которая рассчитывает действующие значения, мощности, частоту и характеристики искажения сигнала. При исследовании гармоник применяется частотный анализ. Он позволяет определить наличие составляющих напряжения и тока, частота которых кратна основной частоте питающей сети. Регистрация провалов напряжения необходима для обнаружения кратковременных событий, способных нарушать работу контроллеров и электроприводов. Анализатор позволяет сопоставлять изменения нагрузки с состоянием питающей сети. Это особенно важно при работе оборудования, создающего значительные пусковые токи либо нелинейные искажения. Функции продолжительной регистрации используются для исследования изменений параметров в течение производственного цикла.
Области применения
Fluke 435-II применяется в энергетических и технологических системах:
- трехфазные распределительные сети,
- промышленные подстанции,
- электроприводы,
- частотные преобразователи,
- центры обработки данных,
- электрические системы производственных линий,
- мощные компрессорные установки,
- электропитание станочного оборудования,
- анализ гармонических искажений,
- регистрация сетевых аварий,
- обследование нагрузок производственных предприятий.
Компания «Олниса» осуществляет поставки анализаторов качества электроэнергии Fluke 435-II для промышленных предприятий. Измерители электрических параметров трехфазных сетей входят в ассортимент продукции компании.
Преимущества
Основные достоинства модели связаны с комплексным анализом параметров электроснабжения:
- одновременный контроль нескольких электрических величин,
- регистрация кратковременных нарушений,
- обнаружение гармонических искажений,
- анализ фазного дисбаланса,
- возможность длительного наблюдения,
- оценка энергетических потерь,
- выявление связи между нагрузкой и изменением напряжения,
- применимость к мощным промышленным сетям,
- возможность документирования результатов,
- высокая информативность измерений.
Таким образом, Fluke 435-II представляет собой анализатор качества электроэнергии, предназначенный для комплексных измерений в однофазных и трехфазных системах. Прибор позволяет исследовать напряжение, ток, гармоники, мощность и события нарушения электроснабжения. Компания «Олниса» поставляет анализаторы Fluke 435-II для промышленной энергетики. Диагностические устройства контроля электроснабжения входят в ассортимент компании.
