Анализатор качества электроэнергии Fluke 438-II — диагностика трехфазных электродвигателей по электрическим параметрам

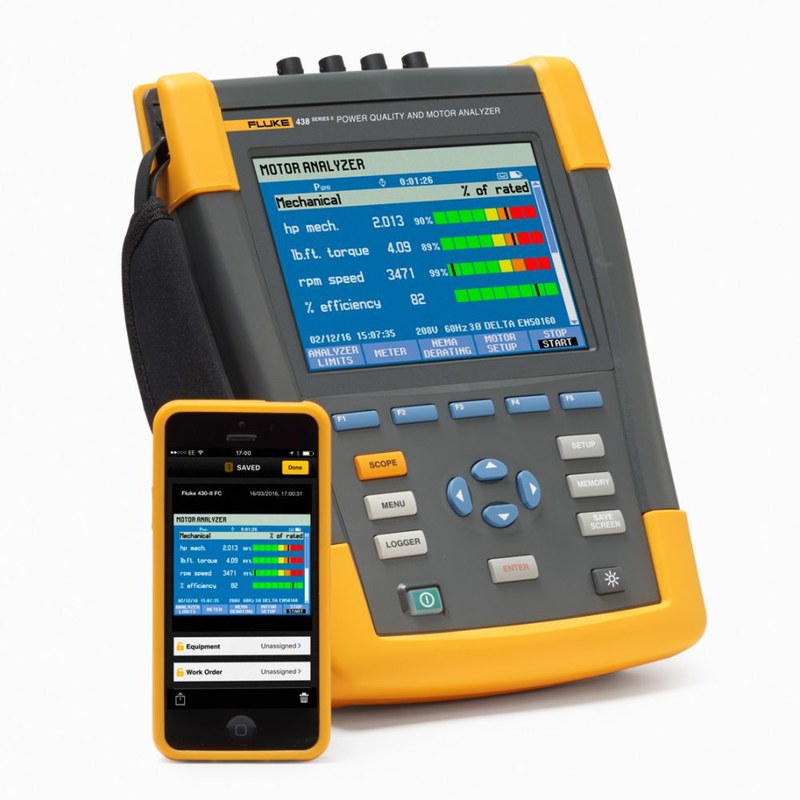

Fluke 438-II — многофункциональный прибор для исследования качества электрической энергии и оценки эксплуатационных характеристик трехфазных асинхронных электродвигателей. Его функциональность позволяет объединять электрические измерения с расчетом отдельных механических параметров привода. Особенность модели заключается в определении скорости вращения, крутящего момента и механической мощности на основании измерений напряжения и тока. Для штатного анализа не требуется устанавливать отдельный датчик вращения непосредственно на вал двигателя. Прибор используется в системах промышленной диагностики, где необходимо оценивать качество питающей сети, нагрузку электродвигателя и энергетическую эффективность его работы.

Технические характеристики

Основные измерительные возможности Fluke 438-II:

• производитель — Fluke,
• категория — анализатор качества электроэнергии и электродвигателей,
• модель — 438-II,
• тип исследуемых машин — трехфазные асинхронные двигатели,
• диапазон расчетной механической мощности — 0,7–746 кВт,
• диапазон расчетного крутящего момента — 0–10 000 Н·м,
• диапазон расчетной скорости — 0–3600 об/мин,
• диапазон расчетного КПД — 0–100%,
• диапазон напряжения — до 1000 В между фазой и нейтралью,
• диапазон частоты для поддерживаемых преобразователей частоты — 40–70 Гц,
• диапазон несущей частоты совместимых инверторов — 2,5–20 кГц,
• порядок анализируемых гармоник — до 50,
• дисплей — цветной 320 × 240 пикселей,
• носитель информации — карта SD,
• категория безопасности — CAT III 1000 В / CAT IV 600 В.

Особенности конструкции и функционирования

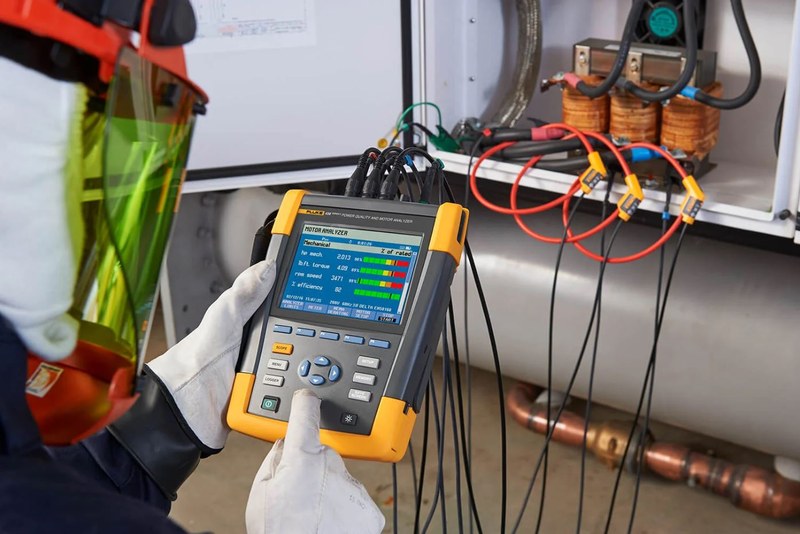

Измерительная система включает несколько каналов регистрации напряжения и тока, электронный анализатор, средства отображения и накопления результатов. При подключении к трехфазной сети прибор определяет электрические параметры питания двигателя. Специализированные алгоритмы используют эти данные совместно с номинальными характеристиками машины для оценки ее механической нагрузки. Для расчета крутящего момента учитываются особенности асинхронного двигателя и режим преобразования электрической энергии в механическую. Отображаемые значения являются результатом вычислительной модели, а не прямого измерения торсионным датчиком. Дополнительно анализатор регистрирует провалы напряжения, гармоники, несимметрию и другие факторы качества электрической энергии. Сохранение измерений позволяет сопоставлять состояние двигателя в разные периоды эксплуатации.

Области применения

Fluke 438-II используется в промышленных электроприводах:

• асинхронные электродвигатели,
• насосные станции,
• вентиляционные агрегаты,
• промышленные компрессоры,
• производственные линии,
• частотно-регулируемые приводы,
• технологические транспортеры,
• энергетические обследования,
• диагностика электрических сетей,
• испытания приводных систем.

Компания «Олниса» осуществляет поставки измерительных приборов Fluke для промышленной энергетики и диагностики электродвигателей. Анализаторы электрических параметров входят в ассортимент продукции компании.

Преимущества

Эксплуатационные достоинства прибора связаны с объединением электрических и расчетных механических измерений:

• возможность комплексного исследования электродвигателя,
• отсутствие необходимости монтажа отдельного датчика на вал для штатного анализа,
• определение влияния качества питания,
• оценка эффективности электрического привода,
• регистрация длительных изменений,
• исследование гармонических искажений,
• удобство сопоставления режимов нагрузки,
• возможность сохранения результатов,
• применимость в промышленных энергетических обследованиях,
• снижение количества отдельных диагностических операций.

Таким образом, Fluke 438-II представляет собой анализатор качества электроэнергии с функциями оценки механических характеристик трехфазных асинхронных двигателей. Прибор используется для исследования режима электропривода, расчета нагрузки и выявления отклонений в питающей сети. Компания «Олниса» поставляет анализаторы Fluke для промышленного электрооборудования. Измерительная техника данного производителя входит в ассортимент компании.
