Кабельный тестер Fluke Networks MicroMapper MT-8200-49A — проверка целостности витых пар

Fluke Networks MicroMapper MT-8200-49A — портативный тестер медных кабельных линий, предназначенный для проверки правильности соединения проводников и обнаружения типовых монтажных ошибок. Прибор используется в локальных вычислительных сетях и системах структурированной кабельной инфраструктуры. Основная функция устройства заключается в автоматическом определении схемы соединения витых пар. Тестер способен обнаруживать обрывы, короткие замыкания, перепутанные и разделенные пары, а также нарушения порядка подключения проводников.Комплект состоит из основного прибора и удаленного модуля, позволяющего проверять установленный кабель с двух концов. Светодиодная индикация отображает состояние линии без необходимости использования сложного цифрового дисплея.

Технические характеристики

Основные параметры MicroMapper:

• производитель — Fluke Networks,
• категория — кабельный тестер схемы соединений,
• серия — MicroMapper,
• модель — MT-8200-49A,
• тип проверяемых линий — медная витая пара,
• обнаружение обрыва — предусмотрено,
• обнаружение короткого замыкания — предусмотрено,
• обнаружение перекрестного соединения — предусмотрено,
• обнаружение разделенных пар — предусмотрено,
• контроль обратного подключения — предусмотрен,
• генерация поискового тона — два варианта,
• длина кабельной линии для испытания — свыше 200 м,
• минимальная длина для распознавания разделенных пар — 0,6 м,
• масса прибора — около 130 г,
• габариты — 125 × 52 × 30 мм,
• питание — четыре батареи AAA,
• индикация состояния — светодиодная,
• удаленный модуль — входит в комплект.

Конструкция и принцип тестирования

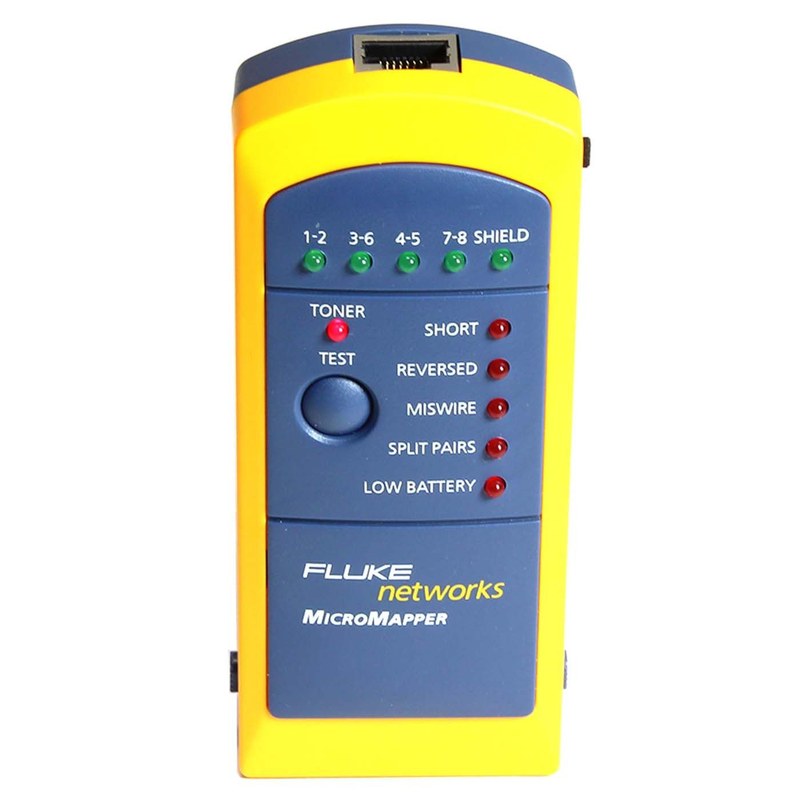

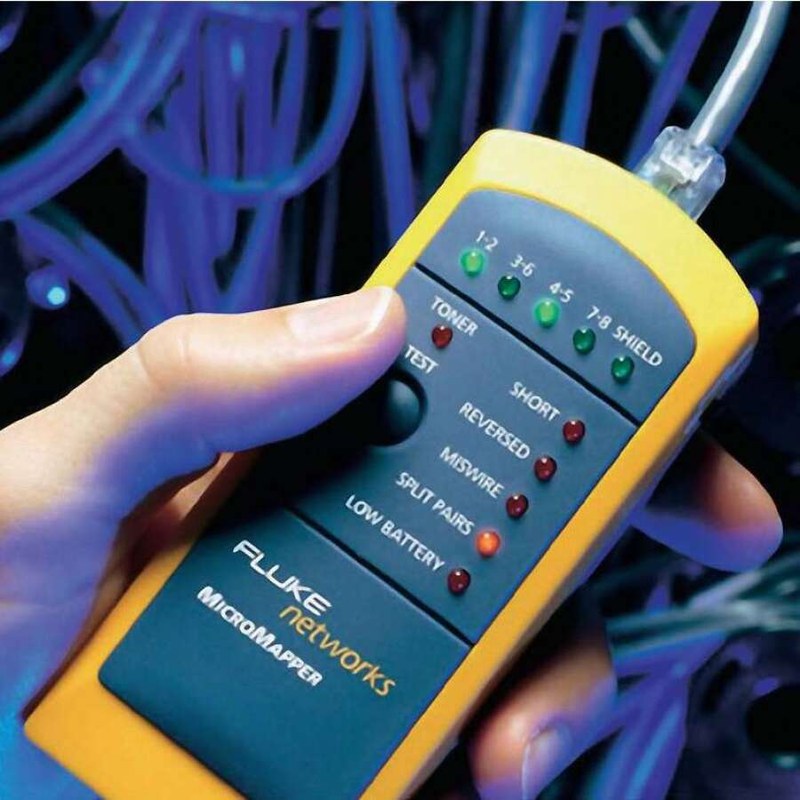

Основной блок MicroMapper содержит электронный генератор измерительных сигналов, систему анализа соединений и светодиодные индикаторы. Удаленный модуль подключается к противоположному концу кабеля. После запуска теста прибор последовательно проверяет электрические связи между проводниками. Если одна жила оборвана, соответствующий канал не обеспечивает предусмотренное соединение. При коротком замыкании электронная система обнаруживает нежелательную связь между проводниками. Перестановка проводников фиксируется как нарушение схемы. Отдельная функция позволяет выявлять разделенные пары, при которых электрическая целостность формально сохраняется, но нарушается правильная структура витой пары. Встроенный тональный генератор предназначен для поиска кабелей при использовании совместимого индуктивного щупа. Это помогает определять трассу линии внутри кабельных каналов и монтажных шкафов. Компактные размеры делают прибор удобным для регулярного контроля кабельных соединений.

Области применения

MicroMapper используется при монтаже и обслуживании сетевой инфраструктуры:

• локальные вычислительные сети,
• структурированные кабельные системы,
• патч-панели,
• кабельные розетки,
• телекоммуникационные шкафы,
• коммуникационные линии зданий,
• промышленные Ethernet-соединения,
• технические кабельные каналы,
• монтажные участки,
• проверка соединительных шнуров,
• обследование кабельных трасс.

Компания «Олниса» осуществляет поставки кабельных тестеров Fluke Networks MicroMapper для предприятий и организаций. Диагностические приборы для медной кабельной инфраструктуры входят в ассортимент компании.

Преимущества

Основные эксплуатационные достоинства:

• быстрое выявление ошибок соединения,
• проверка без сложной настройки,
• возможность работы одного специалиста с удаленным модулем,
• компактность корпуса,
• небольшая масса,
• наглядная светодиодная индикация,
• обнаружение разделенных пар,
• поддержка поискового тонального сигнала,
• практичность проверки готовых линий,
• удобство эксплуатации на монтажных объектах.

Таким образом, Fluke Networks MicroMapper MT-8200-49A представляет собой портативный тестер витой пары, предназначенный для проверки схемы соединения проводников и обнаружения монтажных дефектов. Компания «Олниса» поставляет кабельные тестеры Fluke Networks для промышленной и информационной инфраструктуры. Оборудование диагностики кабельных систем входит в ассортимент компании.
