Инфракрасный тепловизор Fluke Ti10 — температурный контроль электрооборудования и механических узлов

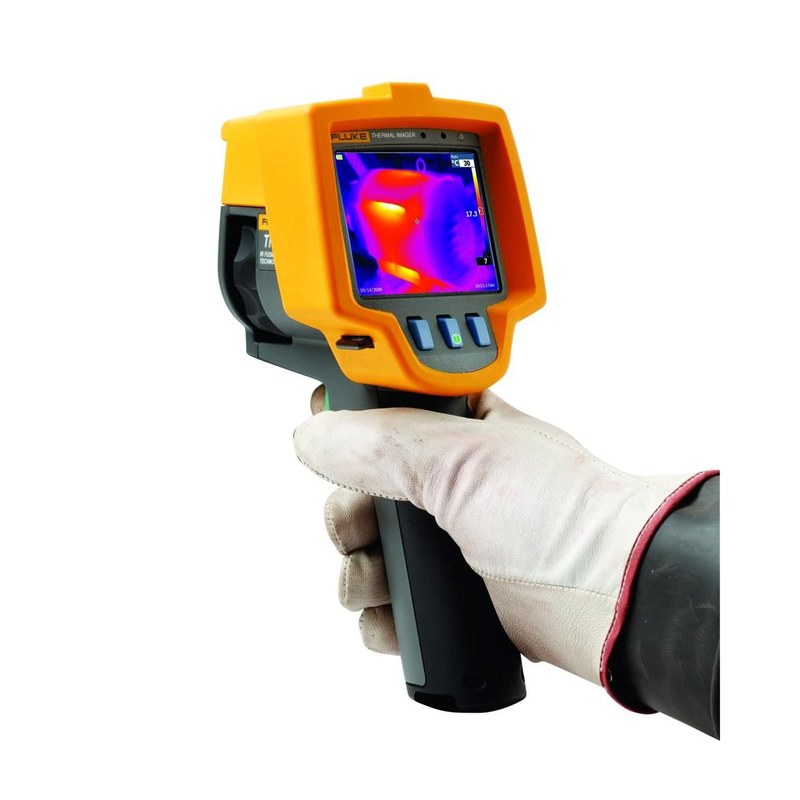

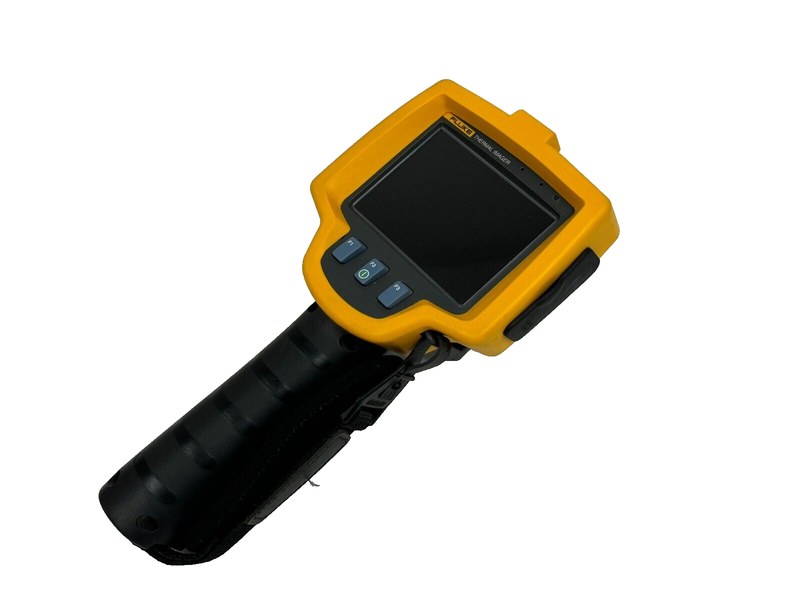

Fluke Ti10 — портативный инфракрасный тепловизор для бесконтактного измерения температуры поверхностей и выявления локальных участков перегрева. Прибор применяется при техническом обследовании электрических установок, приводных механизмов и инженерных систем. Инфракрасная матрица регистрирует пространственное распределение теплового излучения. Полученная термограмма позволяет определить относительные температурные различия и установить местоположение участков с аномальным нагревом. Тепловизор имеет разрешение 160 × 120 пикселей и температурный диапазон от −20 до +250 °C. Конструкция оснащена ручной фокусировкой и возможностью отображения информации видимого и инфракрасного диапазонов.
Технические характеристики
Основные показатели Fluke Ti10:
- производитель — Fluke,
- категория — портативный тепловизор,
- модель — Ti10,
- разрешение инфракрасного детектора — 160 × 120 пикселей,
- количество тепловых элементов — 19 200,
- диапазон измерения температуры — от −20 до +250 °C,
- тепловая чувствительность — не более 0,13 °C,
- поле зрения — 23° × 17°,
- пространственное разрешение — 2,5 мрад,
- частота обновления — 9 Гц,
- система фокусировки — ручная,
- минимальное расстояние фокусировки — 0,15 м,
- разрешение обычной камеры — 640 × 480 пикселей,
- степень защиты — IP54,
- инфракрасный спектральный диапазон — 7,5–14 мкм.
Особенности конструкции
Инфракрасная оптика собирает тепловое излучение и направляет его на матрицу микроболометров. Каждый элемент регистрирует энергию в соответствующей точке изображения. Электронная система преобразует полученную информацию в цветовую термограмму. Выбранная палитра позволяет визуально различать области с разными температурами. Ручная фокусировка применяется для получения четкого изображения объекта. Недостаточная резкость может снижать достоверность измерения небольших нагретых деталей. Камера видимого диапазона используется для идентификации обследуемых элементов. Функция совмещения облегчает определение конкретного места перегрева. При работе с металлическими поверхностями важно учитывать отраженное излучение. Значение температуры определяется не только фактическим нагревом, но и параметрами излучательной способности.
Области применения
Тепловизор Ti10 используется для диагностики:
- контактных соединений электрощитов,
- нагревающихся кабелей,
- подшипников электродвигателей,
- насосных агрегатов,
- теплообменников,
- вентиляционных установок,
- электрических трансформаторов,
- систем отопления,
- технологических трубопроводов,
- промышленного оборудования.
Компания «Олниса» осуществляет поставки тепловизоров Fluke для промышленных предприятий. Инфракрасные измерители температуры входят в ассортимент контрольно-диагностического оборудования компании.
Преимущества
Основные достоинства Fluke Ti10:
- выявление локальных температурных аномалий,
- возможность бесконтактного обследования,
- визуализация распределения тепла,
- совмещение видимого и инфракрасного изображений,
- ручная настройка фокуса,
- удобство переносной эксплуатации,
- защита корпуса от штатных загрязнений,
- возможность документирования результатов,
- применимость к электрическим и механическим узлам,
- сокращение времени первичного обследования.
Таким образом, Fluke Ti10 представляет собой промышленный тепловизор с инфракрасным разрешением 160 × 120 пикселей и измерением температуры до +250 °C. Устройство предназначено для тепловой диагностики электротехнического и механического оборудования. Компания «Олниса» поставляет тепловизионное оборудование Fluke для промышленного применения. Приборы бесконтактного контроля температуры входят в ассортимент компании.
