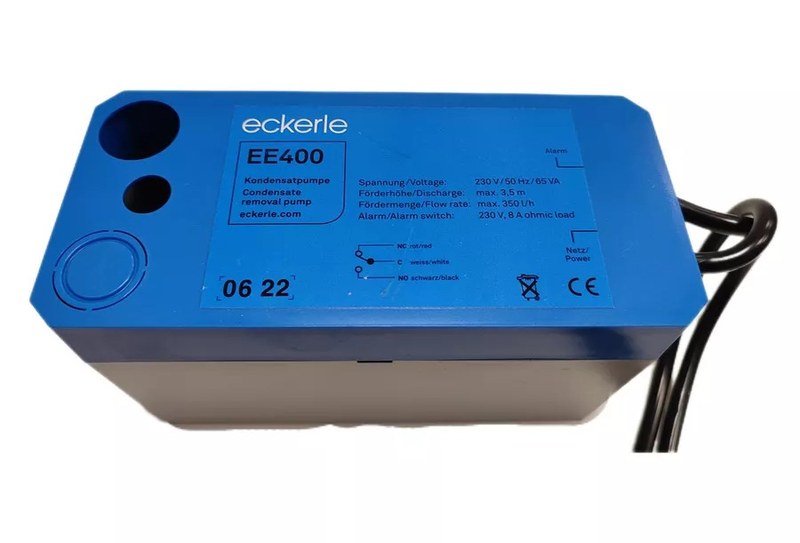

Насос Eckerle EE400: особенности конструкции и технические преимущества

Eckerle EE400 — электрическая конденсатная помпа центробежного типа, предназначенная для автоматического удаления жидкости, образующейся при работе климатического, холодильного и теплотехнического оборудования. Устройство обеспечивает принудительный отвод конденсата в случаях, когда его перемещение самотёком невозможно из-за расположения дренажной системы или перепада высот.

Функциональные возможности

Конденсатная помпа Eckerle EE400 используется в инженерных системах, где образующаяся жидкость должна перемещаться на определенную высоту перед поступлением в канализацию или специальную дренажную магистраль. Основные функции оборудования включают:

• сбор конденсата из теплообменников, испарителей и других элементов климатических установок;
• автоматическое включение насосного механизма при достижении установленного уровня жидкости;
• перекачивание конденсата по напорному трубопроводу;
• прекращение работы после снижения уровня жидкости в резервуаре;
• предотвращение обратного поступления жидкости через выпускной патрубок;
• формирование аварийного сигнала при нарушении нормального отвода конденсата.

В системах кондиционирования устройство позволяет организовать дренаж без установки крупных накопительных емкостей. В конденсационных отопительных установках помпа используется для транспортировки жидкости из нижней части оборудования к расположенному выше месту сброса. Конструкция рассчитана на работу с конденсатом, характеристики которого соответствуют установленным ограничениям по кислотности, температуре и загрязненности.

Технические характеристики Eckerle EE400

Рабочие показатели определяют производительность помпы, допустимую высоту подъема жидкости, электрическую нагрузку и требования к подключаемым трубопроводам. Основные параметры семейства EE400 характеризуют компактную насосную установку для периодического отвода конденсата. Ключевые технические характеристики:

• тип оборудования — автоматическая центробежная конденсатная помпа;
• номинальное напряжение питания — 230 В переменного тока;
• частота питающей сети — 50/60 Гц;
• потребляемая мощность в рабочем режиме — 65 Вт;
• максимальная теоретическая производительность — 350 л/ч;
• предельная высота подъема конденсата — 4 м;
• вместимость накопительного резервуара — 0,5 л;
• габаритные размеры — 185 × 85 × 100 мм;
• масса устройства — приблизительно 1,6 кг;
• размер напорного шланга — 8 × 2 мм;
• степень защиты насосного блока — IP55;
• длина сетевого кабеля — около 1,5 м;
• максимальная температура перекачиваемой жидкости — 70 C;
• допустимая кислотность конденсата — pH не ниже 3.

Производительность центробежного насоса непосредственно зависит от высоты подъема жидкости. Чем больше гидростатическое сопротивление, тем меньше объем конденсата, который оборудование способно переместить за единицу времени. Для Eckerle EE400 характерны следующие расчетные значения подачи при различной высоте подъема:

• при 0 м — до 350 л/ч;
• при 1 м — приблизительно 280 л/ч;
• при 2 м — приблизительно 220 л/ч;
• при 3 м — приблизительно 100 л/ч;
• при 4 м — подача приближается к нулю.

Указанные показатели относятся к насосной характеристике и не означают допустимость непрерывной эксплуатации с максимальным расходом. Для режима S3 предусмотрена периодическая работа с ориентировочным циклом до 6 секунд включения и 20 секунд паузы. При высоте подъема 2,5 м эксплуатационное ограничение по среднему расходу составляет около 40 л/ч. Эти значения необходимо учитывать при использовании помпы на установках с интенсивным образованием конденсата. Превышение допустимой продолжительности включения приводит к увеличению тепловой нагрузки на привод. Параметры отдельных исполнений EE400 и EE400NEO могут различаться, прежде всего в части системы контроля уровня и электрических характеристик аварийного контакта.

Конструкция и основные компоненты

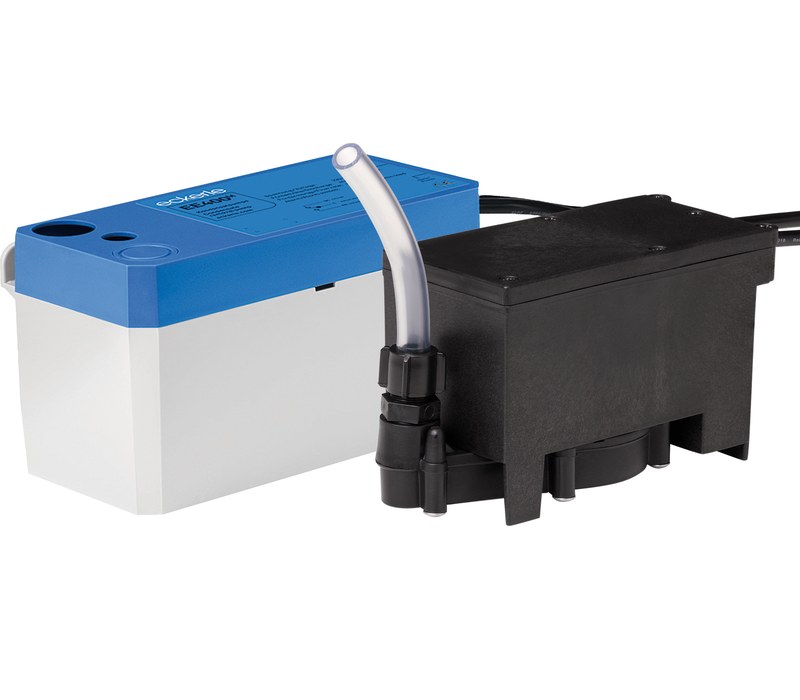

Eckerle EE400 выполнена в виде компактного агрегата, объединяющего накопительную емкость, электрический привод, насосный механизм и элементы автоматического управления. Такая компоновка позволяет размещать оборудование непосредственно рядом с источником образования конденсата. Основные конструктивные элементы выполняют следующие функции:

• корпус из ударопрочного ABS-пластика обеспечивает механическую защиту внутренних компонентов и устойчивость к воздействию конденсата;
• накопительный резервуар объемом 0,5 л принимает жидкость, поступающую из дренажной линии;
• центробежный насос создает напор, необходимый для перемещения конденсата по выпускному трубопроводу;
• электродвигатель приводит во вращение рабочее колесо насосного механизма;
• подшипниковые опоры обеспечивают вращение вала и уменьшают механические потери;
• система контроля уровня определяет необходимость запуска и остановки насосного агрегата;
• электрическая схема управления обеспечивает автоматическое переключение рабочих состояний;
• обратный клапан ограничивает возврат жидкости из напорного трубопровода;
• аварийный контакт позволяет передавать сигнал о нарушении нормального режима отвода конденсата.

Особенности монтажа и подключения

Правильное расположение Eckerle EE400 влияет на устойчивость поступления конденсата, производительность откачки и возможность технического обслуживания. Помпа должна устанавливаться горизонтально, рядом с источником образования жидкости. Высота входного отверстия должна обеспечивать свободное поступление конденсата из подключенного оборудования под действием силы тяжести. Основные требования к монтажу включают:

• установку агрегата на устойчивой горизонтальной поверхности;
• расположение входа помпы ниже сливного отверстия обслуживаемого оборудования;
• прокладку подводящей линии с постоянным уклоном в сторону резервуара;
• исключение пережатий, резких сужений и засоренных участков дренажной линии;
• использование напорного шланга предусмотренного размера;
• соблюдение допустимой высоты подъема жидкости;
• надежную фиксацию соединений для предотвращения протечек;
• сохранение доступа к съемной крышке и внутренним элементам резервуара.

Применение в промышленных и инженерных системах

Eckerle EE400 используется преимущественно в системах климатического обеспечения, охлаждения и отопления, где требуется локальная автоматическая откачка конденсата. Основные области применения оборудования:

• промышленные и коммерческие системы кондиционирования воздуха;
• холодильные витрины и установки охлаждения;
• оборудование для осушения воздуха в производственных помещениях;
• конденсационные газовые отопительные установки;
• теплотехническое оборудование с организованным сбором конденсата;
• инженерные системы коммерческих зданий;
• вентиляционные установки с поверхностными охладителями.

Таким образом, Eckerle EE400 представляет собой компактную конденсатную помпу для автоматического удаления жидкости из климатических, холодильных и отопительных установок. Центробежный механизм обеспечивает принудительное перемещение конденсата, а контроль уровня позволяет организовать периодическую работу без постоянного ручного управления. Компания «Олниса» осуществляет поставки промышленного оборудования на территории России и стран СНГ. В ассортименте поставляемой продукции представлены компоненты и устройства для автоматизации, инженерных коммуникаций и технологических установок. Поставки промышленного оборудования позволяют предприятиям обеспечивать действующие производственные и технические системы необходимыми изделиями.
