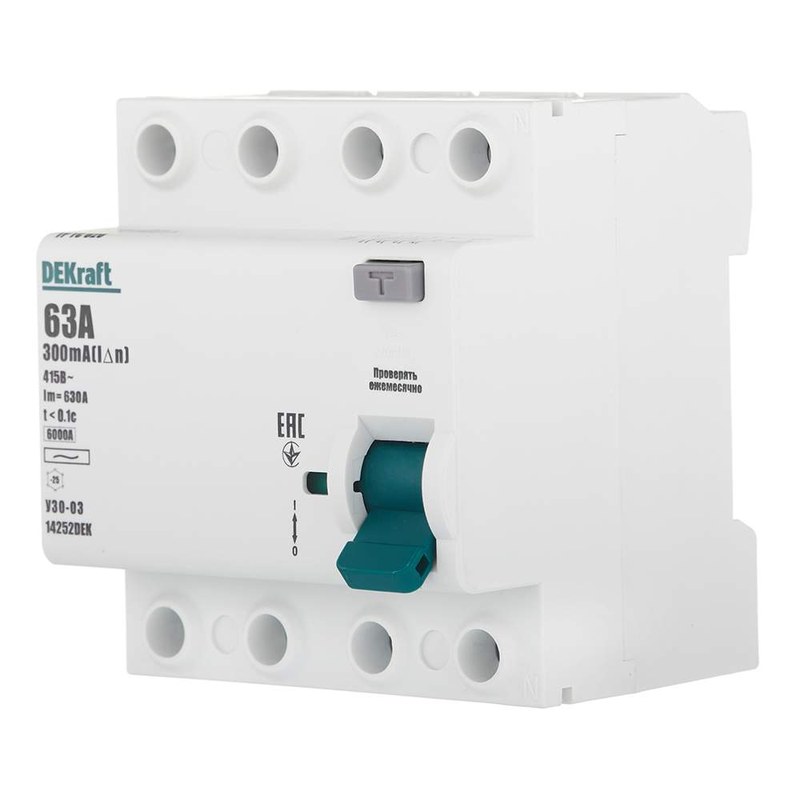

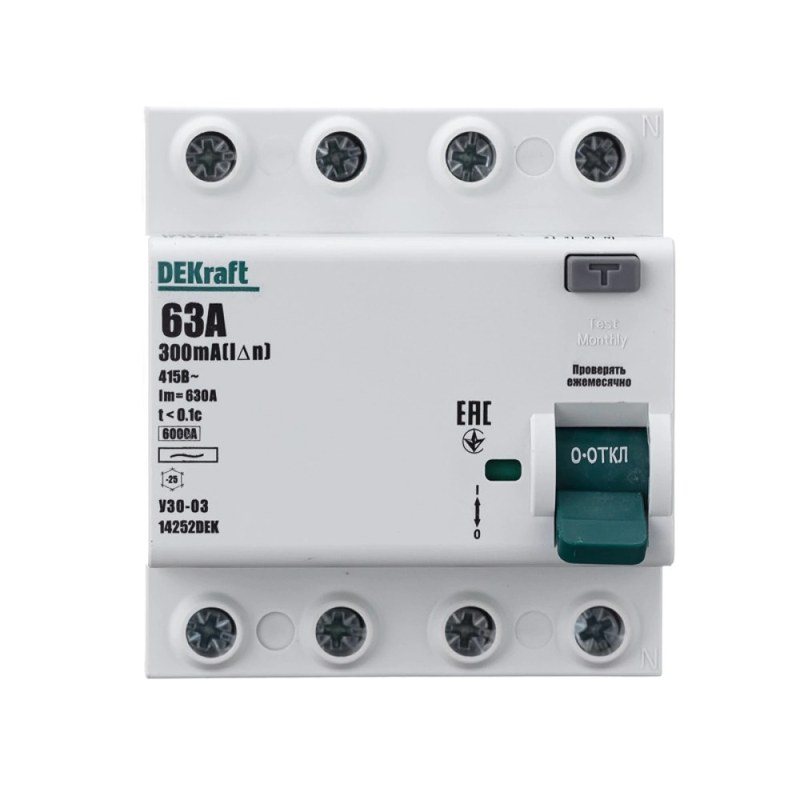

УЗО DEKraft 63 А 300 мА: защита электроустановок от опасных токов утечки
Устройство защитного отключения DEKraft с номинальным током 63 А и уставкой дифференциального тока 300 мА контролирует утечку электрического тока и отключает защищаемую цепь при превышении заданного порога. Такие аппараты применяют во вводных и распределительных цепях, в том числе на промышленных объектах, чтобы снизить риск повреждения оборудования и возгорания из-за длительной утечки.
Основные параметры
ВДТ обнаруживает разность токов, проходящих по рабочим проводникам. В исправной цепи ток, который уходит к нагрузке, возвращается по нейтрали; при утечке часть тока проходит по другому пути, и баланс нарушается. Уставка 300 мА задаёт порог, при котором устройство должно отключить линию. Для исполнения 14252DEK производитель указывает следующие параметры:
- номинальный рабочий ток — 63 А, то есть ток, который аппарат рассчитан проводить в нормальном режиме,
- номинальный дифференциальный ток — 300 мА, порог срабатывания при утечке,
- число полюсов — 4P, для одновременного отключения трёх фаз и нейтрали,
- тип дифференциального расцепителя — AC, для переменного синусоидального тока утечки,
- тип блока дифференциальной защиты — электромеханический,
- монтаж — на DIN-рейку шириной 35 мм.
Ток 63 А характеризует допустимый рабочий ток аппарата, но не заменяет защиту от перегрузки. ВДТ серии УЗО-03 не имеет встроенной защиты от сверхтоков, поэтому его устанавливают совместно с автоматическим выключателем. Номинальный ток автомата должен быть согласован с номиналом УЗО в соответствии со схемой и документацией производителя. Уставка 300 мА обычно применяется для противопожарной защиты и контроля утечек в распределительных цепях. Она не заменяет УЗО с более чувствительной уставкой, применяемое для дополнительной защиты людей от поражения электрическим током.
Конструкция и принцип действия
Конструкция объединяет силовые контакты, механизм их отключения и узел, который реагирует на дифференциальный ток. Электромеханический принцип позволяет механизму срабатывать при обнаружении утечки без отдельного электронного источника питания. Основные функциональные части устройства:
- корпус с изоляционными перегородками и выводами для подключения проводников,
- силовые контакты, размыкающие все защищаемые полюса при отключении,
- дифференциальный трансформатор, сравнивающий токи в рабочих проводниках,
- расцепляющий механизм, передающий команду от измерительного узла к контактам,
- рукоятка для ручного включения и отключения аппарата,
- кнопка «Тест» для проверки срабатывания внутренней испытательной цепи.
В штатном режиме магнитные потоки от токов в проводниках взаимно компенсируются. Если возникает утечка, появляется остаточный магнитный поток. При достижении порога срабатывания расцепитель освобождает механизм, и контакты размыкают цепь. Кнопка «Тест» создаёт искусственный дисбаланс токов и позволяет проверить работу механизма; проверку проводят в порядке и с периодичностью, указанными в руководстве.
Монтаж и включение в сеть
Корректное подключение обеспечивает отключение всех необходимых проводников и помогает избежать ложных срабатываний. Аппарат устанавливают в распределительном щите на DIN-рейку, а подключение выполняют по маркировке на корпусе и схеме производителя. При монтаже учитывают следующие требования:
- для однофазной цепи применяют двухполюсное исполнение, для трёхфазной с нейтралью — четырёхполюсное,
- фазные проводники и нейтраль защищаемой цепи проводят через соответствующие полюса УЗО,
- нейтраль после УЗО не объединяют с нейтралями других групп и с защитным проводником PE,
- перед аппаратом предусматривают автоматический выключатель, согласованный с номинальным током УЗО,
- сечение проводников и момент затяжки клемм выбирают по документации конкретного исполнения,
- после монтажа проверяют схему, затяжку соединений и работу кнопки «Тест».
Подключение выполняют при снятом напряжении. Если в системе присутствуют электронные преобразователи, выпрямители или частотные приводы, тип УЗО необходимо выбирать с учётом формы возможного тока утечки. Исполнение типа AC рассчитано на переменный синусоидальный ток и может быть неподходящим для цепей, где вероятны пульсирующие составляющие.
Применение и эксплуатационные ограничения
УЗО на 63 А и 300 мА используют преимущественно в распределительных щитах как средство контроля утечки на вводе или отдельных участках сети. Оно может отключить цепь при повреждении изоляции, загрязнении или увлажнении оборудования, если возникающий ток утечки достигает установленного порога. В промышленной инфраструктуре аппарат применяют:
- во вводных и групповых распределительных щитах,
- в цепях питания оборудования с протяжёнными кабельными линиями,
- на объектах, где требуется ограничить риск пожара из-за токов утечки,
- в системах электроснабжения с отдельной защитой от перегрузки и короткого замыкания.
Чувствительность 300 мА не обеспечивает раннее отключение при малых утечках. Поэтому защиту выбирают по назначению цепи, системе заземления, характеристикам нагрузки и действующим проектным требованиям. При наличии нескольких последовательно установленных УЗО следует учитывать селективность, чтобы повреждение в конечной цепи не приводило к отключению всего объекта.
Таким образом, УЗО DEKraft с номинальным током 63 А и уставкой 300 мА предназначено для отключения цепи при значительной утечке тока. Исполнение УЗО-03 14252DEK имеет четыре полюса, электромеханический блок дифференциальной защиты и расцепитель типа AC. Для полноценной защиты сети аппарат устанавливают совместно с автоматом, а тип и чувствительность устройства согласуют с параметрами нагрузки и схемой электроснабжения. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические аппараты и оборудование для производственных и распределительных систем. «Олниса» осуществляет поставки продукции DEKraft для предприятий и организаций.
