Пропорциональный электропривод ESBE 12550100: точность управления и эксплуатационные возможности

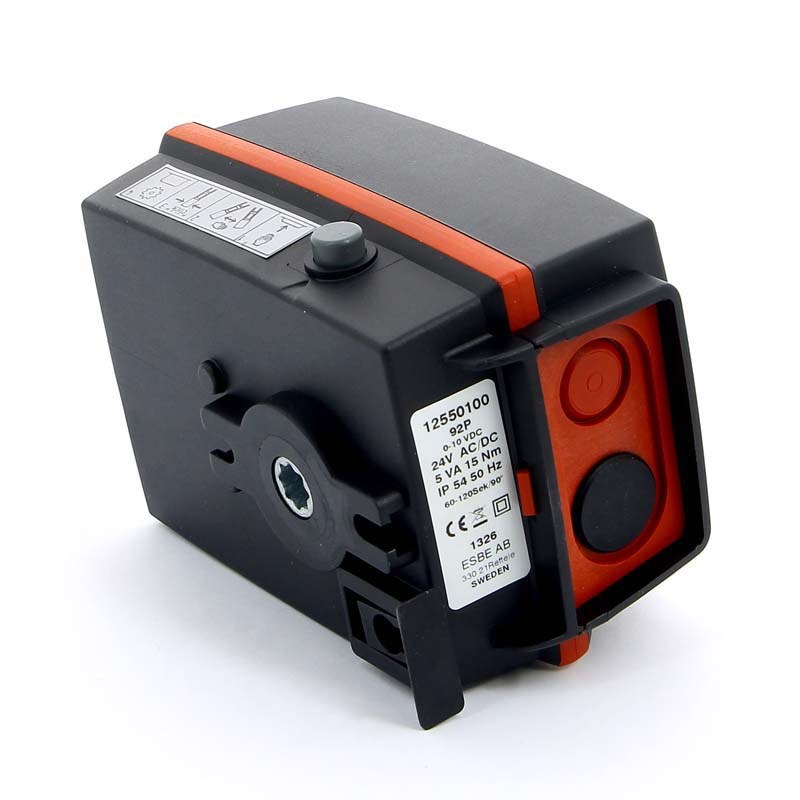

ESBE 12550100 — пропорциональный поворотный электропривод типа 92P из серии 90. Он предназначен для изменения положения штока поворотного клапана по управляющему сигналу от внешнего регулятора. Такой привод помогает плавно менять соотношение потоков теплоносителя или направлять их по выбранному контуру в системах отопления, охлаждения и других гидравлических установках.
Технические параметры
Привод используется там, где положение поворотного клапана требуется менять не только между крайними точками, но и удерживать в промежуточном положении. Это позволяет регулировать смешение или распределение теплоносителя в соответствии с сигналом автоматики. Основные характеристики ESBE 92P с артикулом 12550100:
- Питание 24 В AC/DC с допустимым отклонением ±10%, частота переменного тока 50/60 Гц,
- Управление пропорциональное: 0–10 В, 2–10 В, 0–20 мА или 4–20 мА,
- Крутящий момент 15 Н·м,
- Рабочий угол данной модели 30–90,
- Время поворота на 90 — 60, 90 или 120 секунд в зависимости от настройки,
- Потребляемая мощность 5 ВА,
- Степень защиты корпуса IP54, класс электрической защиты II,
- Допустимая температура окружающей среды от −15 до +55 C,
- Масса около 0,8 кг.
Крутящий момент определяет способность привода поворачивать клапан при сопротивлении его механизма. Время хода влияет на скорость изменения потока: более медленное перемещение уменьшает резкость регулирования, а более быстрое позволяет оперативнее менять положение клапана. Выбор настройки должен учитывать требования автоматики и характеристики установленной арматуры.
Конструкция и принцип работы
ESBE 92P объединяет электродвигатель, редуктор, управляющую электронику и выходной механизм, передающий вращение на шток клапана. Конструкция рассчитана на установку поверх поворотного клапана с помощью соответствующего монтажного комплекта. Работа привода проходит в следующей последовательности:
- Внешний контроллер формирует аналоговый сигнал, соответствующий требуемому положению клапана,
- Электроника привода сопоставляет сигнал с рабочим диапазоном поворота,
- Электродвигатель через редуктор вращает выходной вал и шток клапана,
- Клапан изменяет положение запирающего элемента и соотношение проходящих потоков,
- При изменении сигнала привод перемещает шток в новое положение.
Поворотный механизм позволяет использовать промежуточные положения в пределах настроенного угла. Для модели 92P этот диапазон составляет 30–90. Параметр времени хода относится к повороту на 90; для ограниченного рабочего угла фактическое перемещение занимает меньше времени. В описании серии 90 также предусмотрено ручное управление: привод можно вывести из зацепления и переместить рычагом при наладке или обслуживании.
Подключение и эксплуатационные особенности

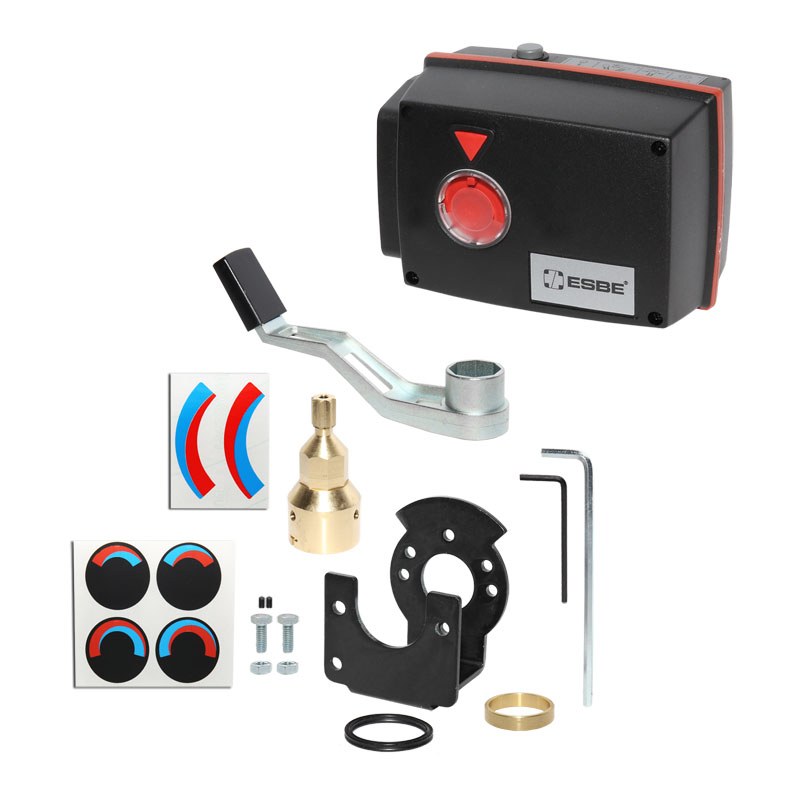

При монтаже привод устанавливают на клапан с совместимым адаптером и согласуют положение выходного вала с положением штока. После механической установки подключают питание и аналоговый управляющий сигнал. Полярность, назначение клемм и выбор входного режима должны соответствовать электрической схеме конкретного исполнения и документации на привод. Для корректной работы необходимо учитывать несколько условий:
- Питание должно соответствовать номиналу 24 В AC/DC и допуску ±10%,
- Тип выходного сигнала контроллера должен совпадать с выбранным входом привода,
- Направление изменения сигнала необходимо согласовать с логикой открытия и закрытия клапана,
- Крутящий момент привода должен соответствовать сопротивлению клапана,
- Рабочая температура окружающей среды должна оставаться в пределах −15...+55 C,
- Корпус со степенью защиты IP54 допускает применение в условиях ограниченного воздействия пыли и брызг, но не предназначен для погружения в воду,
- Положение клапана при отказе питания следует учитывать отдельно: модель не следует считать пружинным приводом аварийного возврата.
В серии 90 предусмотрен дополнительный вспомогательный выключатель, который может использоваться для передачи сигнала о заданном положении или коммутации внешней цепи. Для его применения требуется соответствующая опция; наличие такого выключателя нельзя считать гарантированным для каждого экземпляра. В документации для выключателя указана коммутационная способность 6(3) А при 250 В AC.
Применение в инженерных системах
Пропорциональное управление полезно в системах, где температура или расход должны изменяться плавно. При повороте клапана меняется проходное сечение каналов, поэтому меняется доля горячего и обратного потоков либо направление движения теплоносителя. ESBE 92P может применяться в составе узлов смешения отопительных систем, контуров охлаждения и гидравлических установок с поворотной арматурой. Серия 90 рассчитана на работу с поворотными клапанами при наличии совместимого крепления; конкретная применимость зависит от типа клапана, его размера и адаптера. Сам привод не задаёт температуру теплоносителя и не заменяет регулятор: он исполняет команды системы управления.
Таким образом, ESBE 12550100 — это пропорциональный сервопривод 24 В для поворотной арматуры, обеспечивающий перемещение клапана в диапазоне до 90 и крутящий момент 15 Н·м. Поддержка сигналов напряжения и тока позволяет включать его в системы автоматического регулирования, где требуется плавно управлять смешением или распределением потоков. При эксплуатации важны совместимость с клапаном и адаптером, настройка управляющего сигнала и соблюдение допустимых условий среды. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В ассортименте компании представлены промышленные компоненты и оборудование для инженерных и производственных систем. Поставки ESBE 12550100 и других изделий промышленного назначения помогают предприятиям комплектовать системы автоматизации и регулирования.
