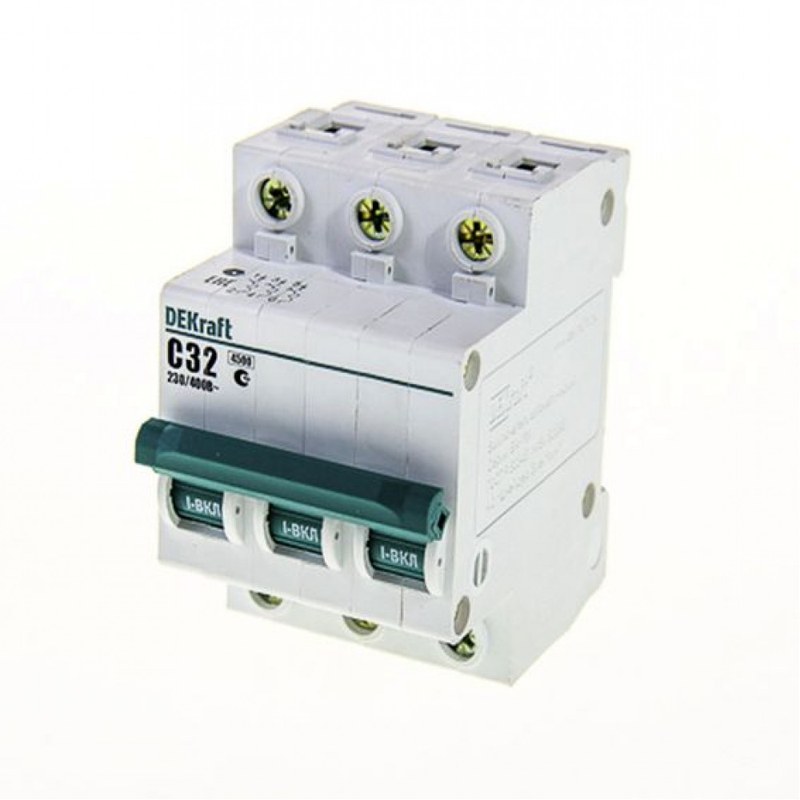

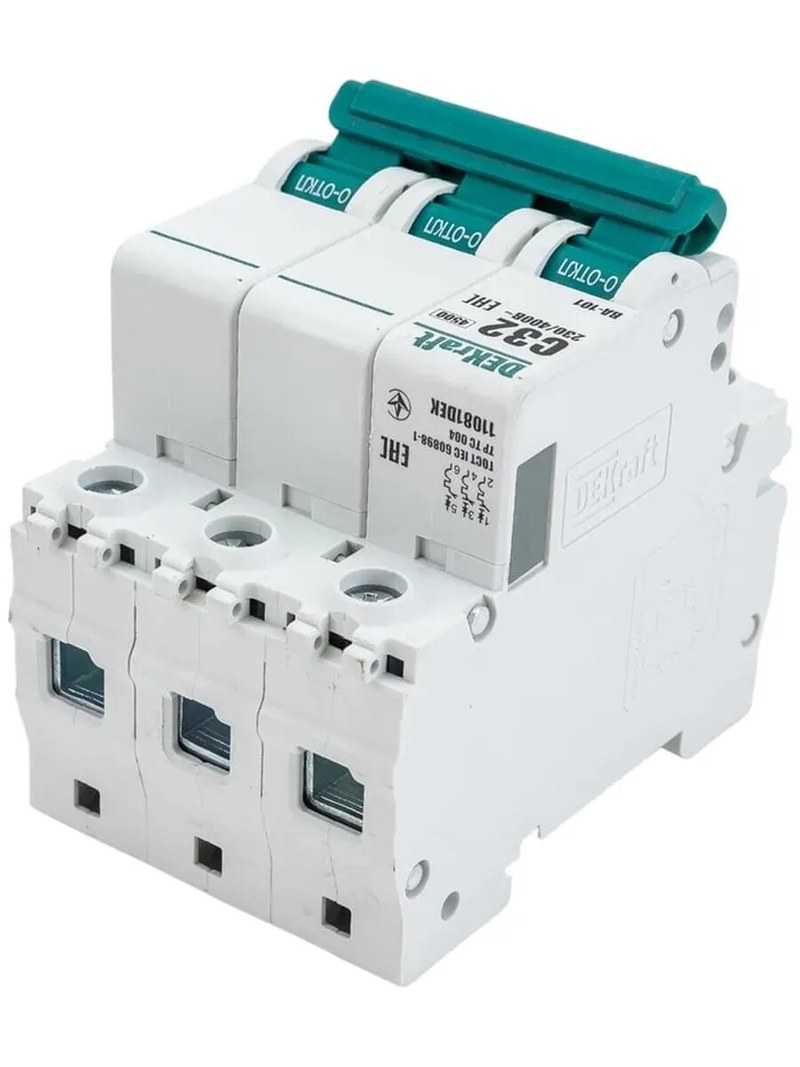

Автоматический выключатель DEKraft 32 А трехполюсный: надежность и долговечность электрозащиты

Трехполюсный автоматический выключатель DEKraft с номинальным током 32 А предназначен для защиты трехфазных электрических цепей от перегрузки и короткого замыкания. При аварийном токе аппарат размыкает контакты и отключает все три фазных проводника, помогая ограничить нагрев кабелей и повреждение подключенного оборудования. Такой выключатель применяют в распределительных щитах производственных и коммерческих объектов, а также в цепях питания электродвигателей и других трехфазных потребителей.

Основные параметры

Автоматический выключатель выполняет две основные функции: пропускает рабочий ток в нормальном режиме и отключает цепь при превышении допустимых условий. Номинальный ток 32 А указывает ток, на который рассчитан аппарат при заданных изготовителем условиях эксплуатации. Он не означает, что выключатель сработает мгновенно при достижении ровно 32 А: время отключения при перегрузке зависит от величины тока и характеристики конкретной модели. Для понимания назначения устройства важны следующие параметры:

• номинальный ток — 32 А,
• число полюсов — 3,
• тип аппарата — автоматический выключатель для защиты электрической цепи,
• номинальное рабочее напряжение, характеристика расцепления и отключающая способность — определяются серией и маркировкой изделия.

При выборе аппарата по проекту учитывают не только номинальный ток, но и сечение проводников, ожидаемый ток короткого замыкания, особенности нагрузки и параметры питающей сети. В трехфазной сети выключатель должен соответствовать напряжению между фазами, указанному для конкретного исполнения. Номинал 32 А сам по себе не подтверждает совместимость с любым кабелем или потребителем.

Конструкция

Корпус выключателя объединяет контактную систему, механизм управления и элементы защиты. В трехполюсном исполнении конструкция содержит три контактных канала, которые связаны общим механизмом. Такая связь обеспечивает совместное отключение фаз при срабатывании защиты в одном из полюсов и при ручном переводе рукоятки в положение «выключено». Основные узлы аппарата выполняют следующие функции:

• корпус из изоляционного материала удерживает внутренние детали и отделяет токоведущие части от внешних поверхностей,
• контактная система замыкает или размыкает электрическую цепь в каждом полюсе,
• механизм свободного расцепления обеспечивает автоматическое размыкание контактов при срабатывании защиты независимо от положения рукоятки,
• тепловой расцепитель реагирует на длительную перегрузку за счет нагрева чувствительного элемента,
• электромагнитный расцепитель отключает цепь при токе короткого замыкания,
• дугогасительные камеры уменьшают воздействие электрической дуги, возникающей при размыкании контактов,
• клеммы предназначены для подключения проводников и должны затягиваться с усилием, предусмотренным изготовителем.

У конкретной модели состав и конструктивное исполнение могут отличаться. Например, форма зажимов, допустимые типы проводников и наличие дополнительных принадлежностей зависят от серии.

Принцип действия и отключение аварийных токов

В рабочем режиме ток проходит через последовательно соединенные контакты и расцепители каждого полюса. Если нагрузка длительно превышает допустимое значение, тепловой расцепитель нагревается и приводит в действие механизм отключения. Чем больше перегрузка, тем быстрее обычно происходит срабатывание, однако фактическое время определяют времятоковая характеристика и параметры конкретного аппарата. При коротком замыкании ток резко возрастает. Электромагнитный расцепитель создает усилие, достаточное для быстрого освобождения механизма, и контакты размыкаются. Возникающая при этом дуга направляется в дугогасительную камеру, где делится и охлаждается. Это снижает ее воздействие на контакты и корпус, но не отменяет требования подбирать аппарат по допустимой отключающей способности. После устранения причины срабатывания выключатель можно вернуть в рабочее положение вручную. Повторное включение допустимо лишь после проверки цепи: если короткое замыкание или перегрузка сохраняются, аппарат отключится снова, а оборудование и проводники останутся под аварийным воздействием.

Монтаж и эксплуатация

При монтаже трехполюсный автомат устанавливают в распределительном щите на предусмотренное конструкцией крепление. До подключения проверяют обозначение модели, схему, соответствие номинала проекту и состояние корпуса. Подводящие и отходящие проводники присоединяют к клеммам согласно схеме конкретного аппарата; их сечение выбирают с учетом нагрузки, способа прокладки и требований электрической установки. При эксплуатации важно учитывать несколько практических условий:

• выключатель должен быть установлен в закрытом щите с условиями окружающей среды, допустимыми для его серии,
• проводники должны быть надежно закреплены в клеммах без повреждения жил и изоляции,
• перегрев клемм, следы дугового воздействия, трещины корпуса и нестабильная работа требуют проверки оборудования,
• после отключения необходимо установить причину срабатывания до повторного включения,
• периодичность осмотра и допустимые условия эксплуатации определяются документацией на конкретное исполнение.

Автоматический выключатель защищает прежде всего электрическую цепь от сверхтоков. Он не заменяет устройства защиты от утечки тока, перенапряжения или других аварийных воздействий, если такие виды защиты требуются проектом.

Области применения

Трехполюсные выключатели на 32 А используют там, где требуется коммутировать и защищать трехфазную линию. В промышленной установке аппарат может входить в состав вводного или группового распределительного щита, питать отдельную линию оборудования либо служить одним из элементов цепи электродвигателя. Применение в конкретной схеме зависит от пусковых токов, характеристик нагрузки, расчетного тока короткого замыкания и согласования с другими защитными аппаратами. Компактное исполнение облегчает размещение устройства в модульном щите, а общий привод полюсов позволяет отключать фазы согласованно. Для ответственной установки важны также доступность аппарата для осмотра, читаемость маркировки и возможность безопасного отключения линии при обслуживании.

Таким образом, трехполюсный автомат DEKraft на 32 А предназначен для коммутации трехфазной цепи и ее защиты от перегрузки и короткого замыкания. Его работа основана на сочетании теплового и электромагнитного расцепления, а фактические условия применения определяются серией и полными параметрами изделия. Поэтому при проектировании учитывают характеристики сети, проводников и нагрузки, сверяя их с маркировкой конкретного выключателя. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ее ассортименте представлены электротехнические изделия для производственных, инженерных и распределительных систем. Поставка выключателей DEKraft и другого промышленного оборудования позволяет предприятиям комплектовать объекты компонентами, соответствующими их техническим задачам.
