Контроллер EVCO EPN3L: управление оборудованием в системах охлаждения
EVCO EPN3L — программируемый контроллер c-pro 3 nano basic для встраивания в системы автоматизации. Он принимает сигналы от датчиков и контактных устройств, обрабатывает их по загруженной программе и управляет исполнительными механизмами через релейные и аналоговые выходы. Такое сочетание входов и выходов позволяет строить на его основе компактные узлы управления оборудованием.
Основные возможности
EPN3L выполняет роль локального управляющего узла. Он собирает данные о состоянии установки, проверяет их по заложенным условиям и формирует команды для подключённых устройств. Например, программа может использовать измеренное значение температуры или давления, состояние входного контакта и таймер для управления клапаном, вентилятором, насосом или сигнализацией. Основные аппаратные возможности модели включают:
- пять входов для датчиков PTC, NTC или Pt1000, каждый из которых также можно сконфигурировать как цифровой вход для сухого контакта;
- два настраиваемых входа для датчиков NTC, преобразователей 0–5 В, 0–10 В, 0–20 мА или 4–20 мА, которые также допускают конфигурацию под сухой контакт;
- два цифровых входа для сухого контакта и импульсных сигналов частотой до 2 кГц;
- один дополнительный цифровой вход для сухого контакта;
- два аналоговых выхода, поддерживающих сигналы 0–10 В, ШИМ или фазовое управление;
- шесть электромеханических релейных выходов SPST с номиналом 3 А при активной нагрузке 250 В переменного тока;
- порт USB для настройки и обслуживания;
- порт INTRABUS, который при подключении интерфейса EVIF22ISX может использоваться как последовательный интерфейс RS-485 с протоколом Modbus.
Число каналов и варианты сигналов дают возможность подключать к одному контроллеру несколько измерительных точек и исполнительных устройств. При этом фактическая схема управления зависит от выбранной программы: само наличие входа или выхода не задаёт его функцию.
Конструкция и технические характеристики
EPN3L выполнен в компактном корпусе для установки на панель. На передней части расположены пользовательский интерфейс с двухстрочным светодиодным дисплеем, индикаторами функций и сенсорными клавишами. Корпус и способ монтажа рассчитаны на размещение контроллера в лицевой панели оборудования; передняя поверхность имеет степень защиты IP65 при правильной установке и сохранении предусмотренного уплотнения. Ключевые параметры модели:
- питание — 24 В переменного или постоянного тока, без гальванической развязки;
- габариты корпуса — 75 × 33 × 59 мм;
- число аналоговых входов — до семи, с возможностью перенастройки части каналов под дискретные сигналы;
- число аналоговых выходов — два;
- число релейных выходов — шесть, SPST, 3 А при 250 В переменного тока для резистивной нагрузки;
- максимальная частота импульсных сигналов на двух дискретных входах — 2 кГц;
- степень защиты лицевой части — IP65;

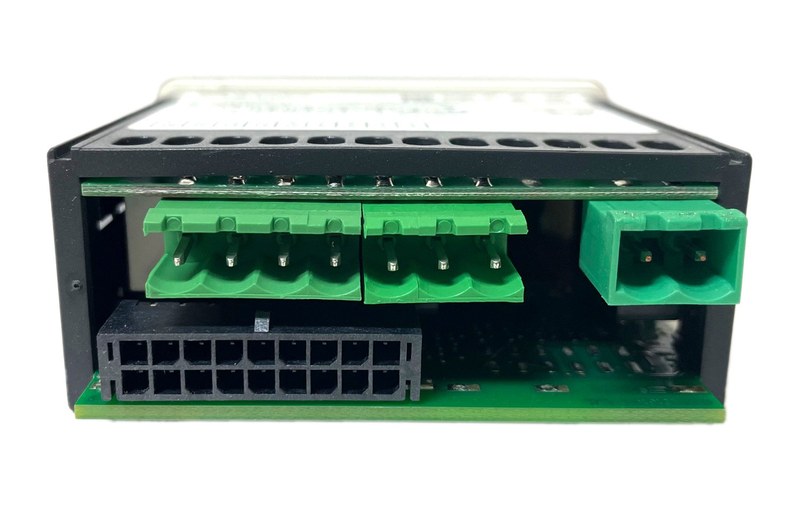

- подключение — съёмные винтовые клеммы и разъёмы Micro-Fit.
Показатель 3 А для релейного выхода относится к резистивной нагрузке. Для двигателей, катушек и других нагрузок с высокими пусковыми токами необходимо учитывать характеристики нагрузки и требования схемы коммутации; при необходимости выход используют для управления промежуточным реле или контактором.
Принцип работы и настройка
Работа контроллера начинается с получения сигналов от подключённых датчиков и контактов. Аналоговые входы преобразуют измеряемые сигналы в данные для программы, а цифровые фиксируют состояния контактов или частоту импульсов. Затем прикладная программа сравнивает значения с заданными порогами, учитывает временные условия и формирует команды на выходах. Последовательность обработки обычно включает:
- приём измерительных и дискретных сигналов;
- проверку достоверности данных и текущего состояния входов;
- выполнение заданного алгоритма управления;
- переключение релейных выходов или формирование аналогового сигнала;
- отображение текущих значений, режимов и сообщений на интерфейсе.
Настройка включает выбор типов входов, параметров измерительных каналов и логики управления. Для изменения конфигурации и программирования применяются предусмотренные для платформы EVCO средства. Наличие USB упрощает подключение к компьютеру и обновление конфигурации; USB-разъём сам по себе не означает, что в устройстве доступна любая функция мониторинга или обмена данными — это определяется программой и конкретной схемой подключения.
Применение в промышленности
Гибкая конфигурация входов и выходов позволяет использовать EPN3L в компактных шкафах управления и внутри оборудования. В зависимости от программы контроллер может обрабатывать температурные датчики, счётные импульсы и сигналы преобразователей, а затем управлять реле, клапанами, вентиляторами и другими исполнительными устройствами. К возможным областям применения относятся холодильные агрегаты, климатические установки, тепловые узлы и OEM-оборудование, где требуется локальное управление несколькими сигналами. Однако модель не следует считать готовым универсальным регулятором для любой из этих систем: её пригодность определяется наличием подходящей прикладной программы, нужных интерфейсов и соответствием электрических параметров оборудования.
Таким образом, EVCO EPN3L — компактная программируемая платформа с семью настраиваемыми аналоговыми каналами, дискретными входами, двумя аналоговыми выходами, шестью реле и интерфейсами USB и INTRABUS. Она позволяет реализовать локальную логику управления и связать датчики с исполнительными устройствами, сохраняя возможность адаптировать функции через прикладное программное обеспечение. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены контроллеры и другие компоненты для автоматизации производственных и инженерных систем. Поставки промышленного оборудования от «Олниса» помогают предприятиям комплектовать установки необходимыми техническими средствами.
