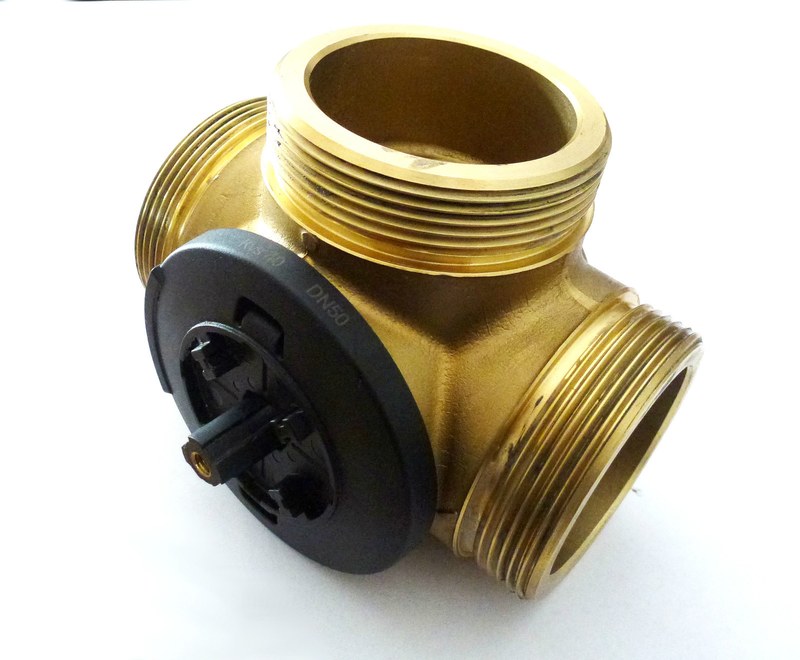

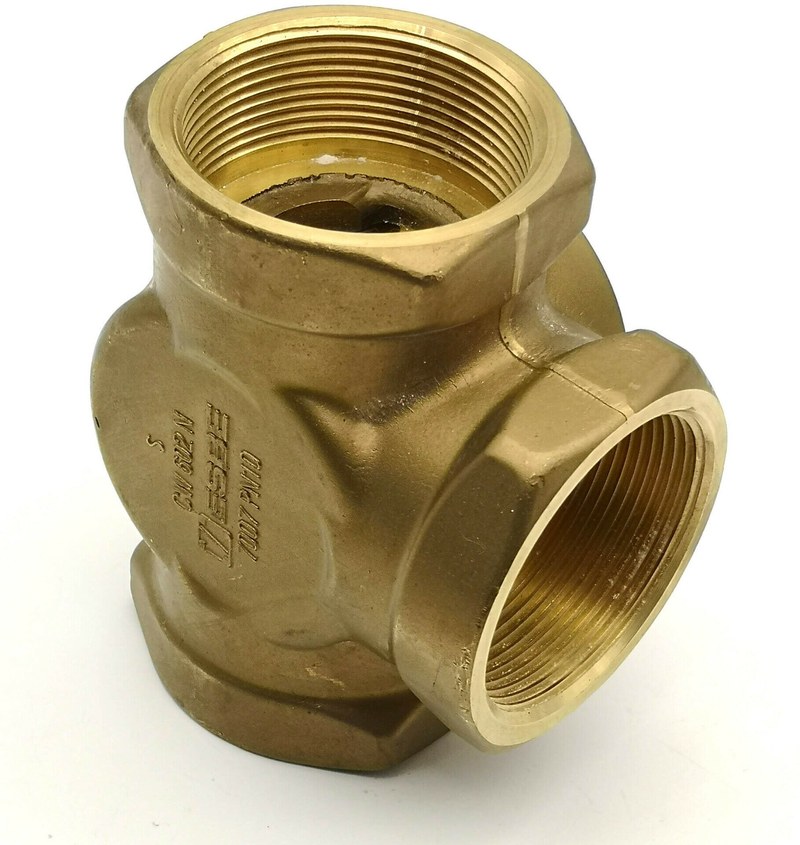

Поворотный смесительный клапан ESBE VRG132: особенности эксплуатации
ESBE VRG132 — трёхходовой поворотный клапан серии VRG130 для регулирования потоков в системах отопления, охлаждения и других водяных контурах. Он может смешивать два потока в один или перенаправлять поток между ветвями. Положение затвора меняется поворотом шпинделя вручную либо с помощью совместимого электропривода. В системах с переменной температурой клапан помогает поддерживать заданный режим теплоносителя, например ограничивать температуру воды, подаваемой в контур тёплого пола. Устройство не измеряет температуру и не управляет циркуляцией самостоятельно: для автоматического регулирования его используют совместно с приводом и контроллером.
Технические характеристики
Обозначение VRG132 относится к исполнению с наружной резьбой. Серия выпускается в нескольких номинальных диаметрах и с разной пропускной способностью, поэтому рабочие параметры конкретного клапана зависят от его типоразмера и артикула. К основным характеристикам серии относятся:
- условное давление — PN10, рабочее давление — до 1 МПа,
- номинальные диаметры — DN15–DN50,
- коэффициент пропускной способности Kvs — от 0,4 до 40 м3/ч в зависимости от типоразмера,
- присоединение VRG132 — наружная резьба G; например, для DN15 применяется G 3⁄4′′,
- максимальная температура теплоносителя при длительной работе — +110 C, кратковременно — до +130 C,
- минимальная температура рабочей среды — −10 C,
- максимальная доля гликоля в водной смеси — 50%, этанола — 28%,
- максимальный перепад давления для регулирования в режиме смешения — 100 кПа, в режиме распределения — 200 кПа,
- крутящий момент для типоразмеров DN15–DN32 при номинальном давлении — менее 3 Н·м,
- масса клапана — от 0,40 кг для DN15 до 2,30 кг для DN50.
Значение Kvs показывает расход воды в кубических метрах в час при перепаде давления 1 бар. Этот параметр используют при расчёте пропускной способности: слишком малое значение ограничивает поток, а чрезмерно большое может ухудшить точность регулирования. Поэтому типоразмер и Kvs определяют по расходу и допустимому перепаду давления в конкретном контуре.
Принцип работы и регулирование
В режиме смешения клапан дозирует два входящих потока, например горячую воду от источника тепла и более холодную воду из обратной линии. Перемещение затвора меняет доли потоков, поступающих к потребителю, и тем самым позволяет регулировать температуру подачи. В режиме распределения устройство направляет общий поток в одну из двух ветвей либо изменяет его распределение между ними. Регулирование выполняется поворотом шпинделя. При ручном управлении оператор задаёт положение рукояткой. При автоматизации электропривод изменяет положение клапана по команде контроллера, который получает данные от температурного датчика или другой системы регулирования. Сам клапан не задаёт уставку и не поддерживает температуру без внешнего управляющего оборудования.
Монтаж и эксплуатация
Клапан монтируют в трубопровод в положении, соответствующем его функции: для смешения или распределения. До установки проверяют маркировку портов, направление движения теплоносителя и схему системы. Резьбовое соединение должно быть герметичным, но чрезмерное усилие при монтаже может повредить корпус или резьбу. При размещении следует оставить доступ к шпинделю, рукоятке или электроприводу. Перед вводом системы в работу трубопровод очищают от монтажных загрязнений: твёрдые частицы способны нарушить работу затвора и уплотнений. Теплоноситель должен соответствовать установленным ограничениям по температуре и составу; для воды изготовитель указывает требования качества, применяемые к системам отопления. При эксплуатации контролируют отсутствие протечек, свободное перемещение шпинделя и устойчивость регулирования. Если используется привод, проверяют его совместимость с клапаном и корректность управляющего сигнала. Подбор клапана по Kvs и проверка допустимого перепада давления особенно важны в системах, где требуется стабильное регулирование при переменном расходе.
Области применения
Компактные размеры и малый крутящий момент позволяют применять VRG132 в локальных узлах регулирования, в том числе при установке с электроприводом. Клапаны серии используются в отопительных и охлаждающих контурах, системах тёплого пола, радиаторных ветвях и узлах загрузки теплоаккумуляторов. Конкретная схема определяется проектом и тем, требуется ли смешивать потоки или направлять их по разным ветвям. К достоинствам конструкции относятся латунный корпус, возможность ручного и автоматизированного управления, несколько вариантов Kvs и наличие типоразмеров от DN15 до DN50. Уплотнительные элементы и внутренний комплект подлежат замене, что позволяет обслуживать клапан при износе компонентов. При этом VRG132 не является запорной арматурой с нулевой утечкой: в документации предусмотрены малые, но ненулевые показатели утечки для режимов смешения и распределения.
Таким образом, ESBE VRG132 — поворотный трёхходовой клапан с наружной резьбой, предназначенный для смешения или распределения потоков в водяных системах. Его функциональность определяется схемой подключения, правильно выбранным Kvs и способом управления — ручным или с помощью совместимого привода. В промышленном и инженерном оборудовании клапан применяют как регулирующий узел отопительных и охлаждающих контуров. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлены клапаны и компоненты для инженерных и производственных систем.
