Электропривод ESBE M90: принцип работы и особенности эксплуатации
Электрический привод ESBE серии 90 предназначен для поворота штока смесительных и переключающих клапанов. Он преобразует управляющий электрический сигнал в механическое движение и позволяет регулировать распределение теплоносителя без ручного изменения положения клапана. Такой привод применяют в отопительных, вентиляционных и других системах, где требуется смешивать потоки, переключать их направление или управлять расходом.
Технические характеристики
Электрические приводы серии 90 различаются способом управления. Модели с трёхпозиционным управлением перемещаются в направлении «открыть» или «закрыть» по отдельным командам. Двухпозиционные исполнения работают по принципу «включено/выключено» и перемещают клапан между крайними положениями. Пропорциональный вариант устанавливает положение в соответствии с аналоговым сигналом. Для серии характерны следующие параметры; значения зависят от модели:
- питающее напряжение трёхпозиционных исполнений — 24 В или 230 В переменного тока, допуск ±10%,
- питание пропорционального исполнения — 24 В переменного или постоянного тока, допуск ±10%,
- крутящий момент — до 15 Н·м; в отдельных двухпозиционных моделях предусмотрен момент 5 Н·м,
- время поворота на 90 у трёхпозиционных моделей — от 15 до 240 с,
- время работы пропорционального исполнения — 60–390 с в зависимости от настроек,
- рабочий диапазон пропорциональной модели — 90, 180 или 355,
- степень защиты корпуса — IP54,
- класс электрической защиты — II,
- допустимая температура окружающего воздуха — от −15 до +55 C,
- масса некоторых исполнений — около 0,8 кг.
Например, пропорциональная модель 93P рассчитана на питание 24 В AC/DC, имеет момент 15 Н·м и принимает сигналы 0–10 В, 2–10 В, 0–20 мА или 4–20 мА. Трёхпозиционные модели 92 и 93 работают от 24 В, а модели 95 и 96 — от 230 В; время поворота на 90 у них составляет соответственно 60 и 240 секунд. Двухпозиционная модель 98 рассчитана на 230 В, развивает момент 15 Н·м и выполняет поворот на 90 за 60 секунд. Эти данные показывают, почему при описании «ESBE M90» без полного обозначения нельзя считать параметры одного исполнения универсальными для всей серии.
Конструкция и принцип работы

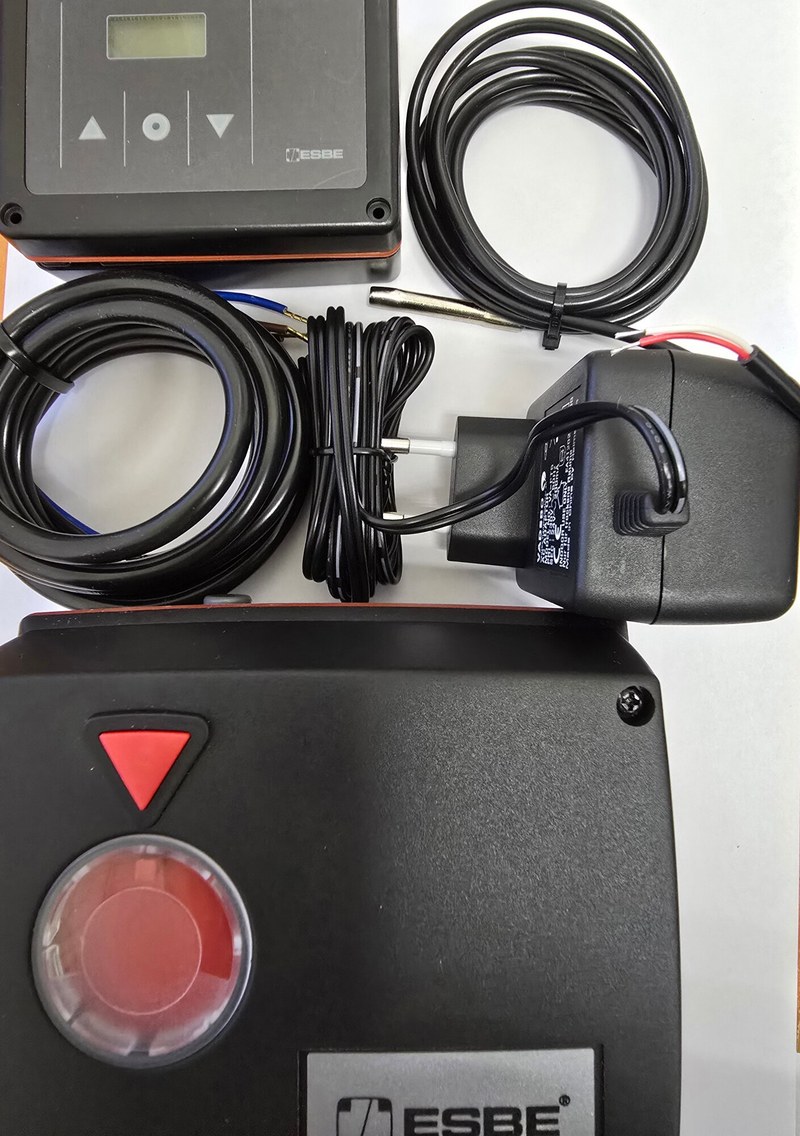

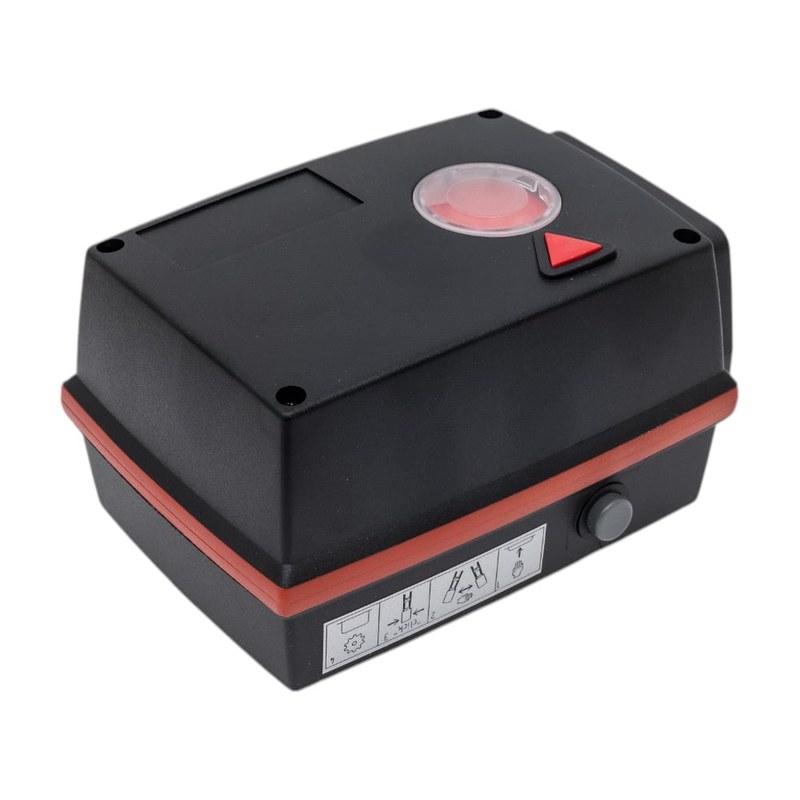

Привод состоит из корпуса с электродвигателем и редуктором, выходного механизма для соединения с клапаном, элементов ограничения хода и узла ручного управления. На корпусе предусмотрен указатель положения. В зависимости от версии в приводе используются кулачковые диски и концевые выключатели, ограничивающие движение в установленном рабочем диапазоне. Работа устройства происходит следующим образом:
- контроллер или термостат подаёт управляющий сигнал на вход привода,
- электродвигатель через редуктор поворачивает выходной вал,
- вал передаёт вращение на шток клапана,
- клапан изменяет проходные сечения и соотношение потоков либо переходит в другое положение,
- концевые выключатели прекращают движение на установленной границе хода.
В трёхпозиционном режиме направление вращения задаётся командами на открытие или закрытие. Двухпозиционное исполнение с встроенным реле предназначено для управления от сигнала включения и выключения. Пропорциональная модель получает аналоговую команду и устанавливает клапан в промежуточное положение, соответствующее уровню напряжения или тока.
Монтаж и эксплуатация
При установке привод закрепляют на клапане через штатное соединение или подходящий адаптер. До монтажа проверяют совместимость приводного механизма, положение штока и требуемый угол поворота. Электрическое подключение выполняют по схеме именно выбранной модели: у исполнений с разным напряжением и типом управляющего сигнала различаются схемы клемм и логика управления. Для корректной работы необходимо учитывать следующие условия:
- напряжение питания должно соответствовать маркировке привода,
- тип управляющего сигнала должен совпадать с выходом контроллера,
- рабочий ход следует настроить в пределах, допустимых для клапана,
- корпус устанавливают в месте, где температура окружающего воздуха остаётся в диапазоне от −15 до +55 C,
- при монтаже учитывают степень защиты IP54 и не размещают привод в условиях, выходящих за пределы её назначения,
- ручное управление выполняют после отключения механизма от привода предусмотренным способом,
- после монтажа проверяют направление движения и соответствие указателя фактическому положению клапана.
В серии предусмотрена возможность ручного управления: привод можно отсоединить от механизма и переместить рычагом. Это удобно при наладке и при временном отсутствии автоматического управления. Для некоторых исполнений доступен вспомогательный переключатель; у отдельных моделей он установлен заранее, у других поставляется отдельно.
Область применения
Привод устанавливают на поворотный клапан, чтобы система автоматики могла изменять его положение по команде контроллера, термостата или другого управляющего устройства. В смесительном узле перемещение клапана изменяет соотношение потоков, например горячей и обратной воды. В переключающей схеме привод переводит клапан между заданными конечными положениями. Серия 90 рассчитана на работу с клапанами ESBE и совместимыми поворотными клапанами. Для некоторых клапанов требуется отдельный адаптер. Приводы применяются с клапанами типоразмеров DN 15–DN 150; совместимость зависит от конкретного исполнения и монтажного комплекта. Типичные задачи привода:
- поддержание заданной температуры теплоносителя в контуре,
- изменение пропорции смешиваемых потоков,
- переключение направления потока между линиями,
- передача положения клапана по управляющему сигналу в систему автоматики,
- ручное перемещение клапана при наладке или временном отключении привода.
Таким образом, электрический привод ESBE M90 серии 90 автоматизирует поворот смесительного или переключающего клапана и помогает поддерживать заданный режим движения теплоносителя. В зависимости от исполнения он работает с двухпозиционным, трёхпозиционным или аналоговым управлением, развивает момент до 15 Н·м и может иметь регулируемый рабочий диапазон. При выборе и эксплуатации необходимо учитывать точную модель, напряжение питания, тип сигнала и совместимость с клапаном. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В ассортимент поставок входят электрические приводы и другие компоненты для промышленных и инженерных систем. «Олниса» поставляет оборудование для применения на производственных объектах и в технологических установках.
