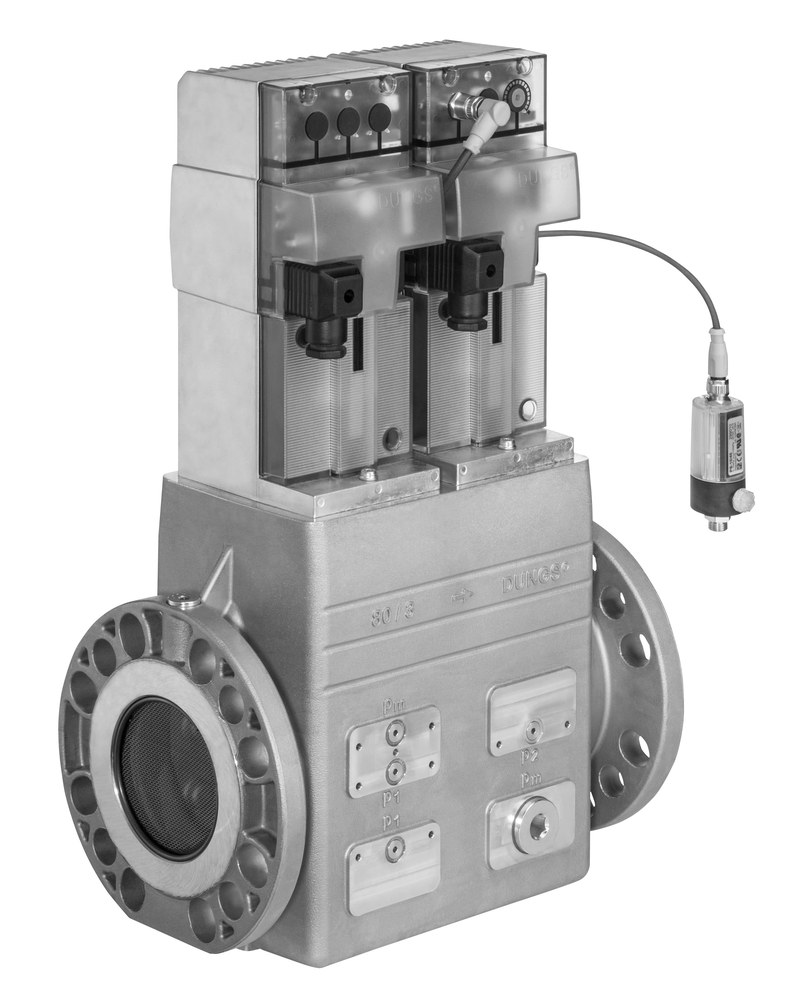

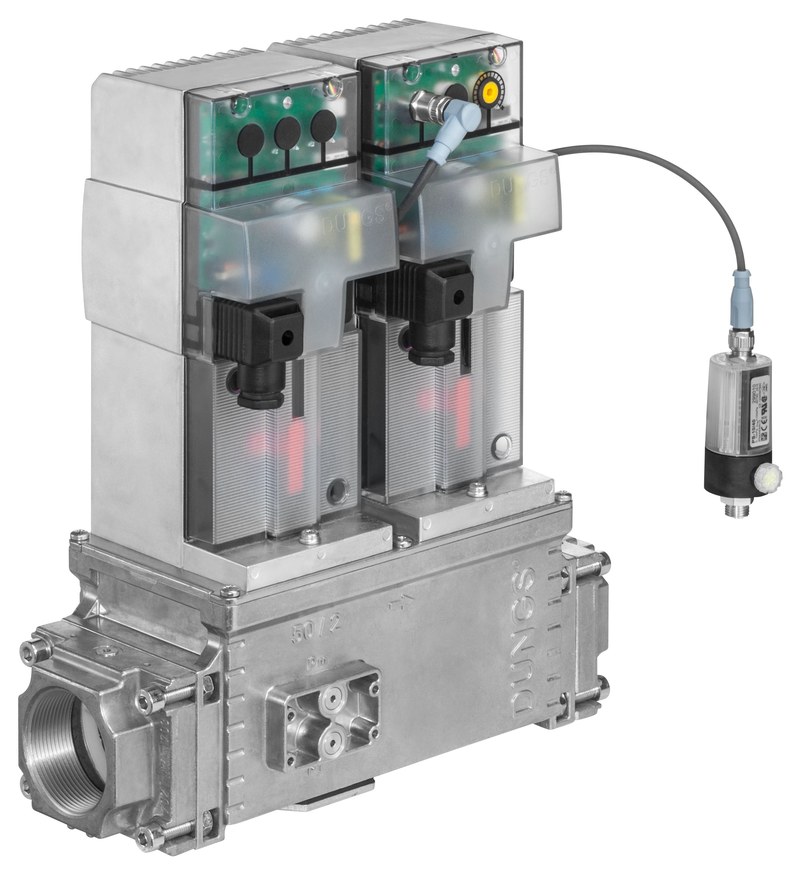

Газовая арматура DUNGS MBE 50 для промышленных горелочных систем

Газовая арматура DUNGS MBE 50 представляет собой многофункциональное устройство управления подачей газообразного топлива в промышленных горелочных системах. Оборудование относится к серии GasMultiBloc поколения E и объединяет два предохранительных запорных клапана с электронными приводами. Такая конструкция обеспечивает управляемое открытие газового канала, быстрое прекращение подачи топлива и возможность поддержания заданного давления при соответствующей комплектации.

Функциональные задачи

Основная задача DUNGS MBE 50 заключается в безопасном управлении подачей топлива к горелочному оборудованию. Арматура устанавливается непосредственно в газовую линию и взаимодействует с автоматикой управления процессом горения. В промышленной системе устройство выполняет следующие функции:

• автоматическое открытие газового канала при поступлении разрешающего управляющего сигнала,
• быстрое перекрытие топлива после отключения электропитания или команды остановки,
• последовательное управление двумя независимыми запорными элементами,
• регулирование выходного давления газа при использовании соответствующего привода и датчика,
• передача информации о состоянии приводов посредством встроенной индикации,
• обеспечение возможности подключения внешних устройств контроля давления и герметичности.

Наличие двух запорных клапанов повышает функциональную надежность газовой линии. Каждый клапан имеет собственный исполнительный механизм и способен перекрывать поток независимо от другого. В исполнении с функцией регулирования устройство дополнительно поддерживает заданное давление перед горелкой. Это особенно важно при изменении давления в подводящей магистрали или колебаниях потребления топлива.

Технические характеристики DUNGS MBE 50

Рабочие параметры оборудования определяют допустимые условия его использования, особенности подключения и совместимость с промышленными горелочными установками. Для типоразмера MBE-050 установлены конкретные ограничения по давлению, напряжению питания и режимам переключения. Основные технические характеристики:

• номинальные размеры присоединения — Rp 11⁄2 и Rp 2,
• максимальное давление газа на входе — 60 кПа, или 600 мбар,
• напряжение питания приводов переменного тока — 100–240 В,
• частота питающей сети — 50/60 Гц,
• напряжение питания приводов постоянного тока — 24 В с допустимым отклонением ±30 %,
• потребляемая мощность одного привода переменного тока — не более 8 Вт при полной мощности до 16 ВА,
• потребляемая мощность одного привода постоянного тока — не более 8 Вт,

• время полного открытия — приблизительно 6 секунд,
• время закрытия — менее 1 секунды,
• максимальная частота переключений — 360 циклов в час,
• допустимая температура окружающей среды — от −20 до +60 C,
• степень защиты электрических компонентов — IP55,
• допустимая продолжительность включения — 100 %,
• масса устройства в типовом исполнении MBE-050 — около 8,9 кг,
• монтажная длина для исполнения Rp 2 — 250 мм,
• высота устройства в указанном исполнении — 313 мм,
• объем пространства между клапанами V1 и V2 — 0,95 л.

Максимальное входное давление 600 мбар относится именно к типоразмеру MBE-050. Более крупные исполнения серии MBE имеют другие предельные значения, поэтому их характеристики нельзя автоматически переносить на данную модель. Время закрытия менее одной секунды имеет особое значение для безопасности. При отключении питания исполнительные механизмы освобождают запорные элементы, после чего возвратные пружины переводят клапаны в закрытое положение. Продолжительность включения 100 % допускает длительное нахождение устройства под напряжением в пределах установленных условий эксплуатации.

Конструкция и основные компоненты

DUNGS MBE 50 построена по модульному принципу. Основные механические и электронные элементы объединяются в функциональные узлы, которые совместно обеспечивают управление газовым потоком. Конструкция включает следующие компоненты:

• корпус ValveBody VB-050, содержащий два последовательно расположенных запорных клапана,
• первый предохранительный клапан V1, перекрывающий поступление газа во внутреннюю полость устройства,
• второй предохранительный клапан V2, обеспечивающий дополнительное отсечение потока,
• два электронных привода ValveDrive, воздействующих на запорные механизмы,
• возвратные пружины, обеспечивающие закрытие клапанов при отключении питания,
• уплотнительные элементы на основе NBR, предназначенные для герметизации газового тракта,
• встроенную защитную сетку, задерживающую относительно крупные механические включения,
• технологические отверстия для измерения давления и подключения контрольно-измерительных устройств,
• электрические разъемы для подключения приводов к системе управления.

Принцип функционирования газовой арматуры

Работа MBE 50 основана на электрическом управлении двумя последовательно установленными запорными элементами. Электронные приводы преобразуют управляющие команды в механическое перемещение клапанов. При запуске горелочного оборудования автоматика предварительно проверяет предусмотренные условия безопасности. После получения разрешения на подачу топлива соответствующие приводы открывают клапаны. Рабочий цикл включает несколько последовательных процессов:

• поступление питающего напряжения на электронные приводы,
• обработку управляющих сигналов исполнительными механизмами,
• перемещение запорных элементов при помощи шаговых электродвигателей,
• открытие газового канала через клапаны V1 и V2,
• поступление топлива к следующему участку горелочной системы,
• регулирование выходного давления при наличии привода VD-R и датчика PressureSensor,
• закрытие обоих клапанов после команды остановки или отключения электропитания.

Конкретная последовательность открытия клапанов определяется схемой управления горелкой. Сам газовый блок не заменяет автоматику контроля пламени, продувки и безопасного пуска. Электронное управление обеспечивает плавное перемещение запорных элементов. Время достижения полного открытия составляет приблизительно шесть секунд. При прекращении подачи электрического питания пружинные механизмы возвращают клапаны в закрытое положение. Такой принцип соответствует требованиям к нормально закрытой предохранительной арматуре.

Применение в промышленных системах

Газовая арматура MBE 50 используется в составе оборудования, работающего с контролируемым сжиганием газообразного топлива. Ее устанавливают в линиях подачи газа, где требуется автоматическое отсечение потока и согласование работы клапанов с горелочной автоматикой. Основные направления применения:

• промышленные газовые горелки котельных установок,
• теплогенераторы технологического назначения,
• камерные и проходные промышленные печи,
• сушильные установки с газовым нагревом,
• оборудование для термической обработки материалов,
• производственные системы нагрева воздуха,
• технологические установки с автоматизированным управлением сжиганием топлива.

Таким образом, газовая арматура DUNGS MBE 50 представляет собой многофункциональный клапанный блок для автоматизированных систем подачи газообразного топлива. Устройство объединяет два нормально закрытых предохранительных клапана, электронные приводы и возможность регулирования выходного давления при использовании соответствующих компонентов. Основными техническими особенностями модели являются максимальное рабочее давление на входе 600 мбар, быстрое закрытие клапанов, поддержка различных вариантов электропитания и модульная конструкция. Эти свойства позволяют применять оборудование в промышленных котельных, газогорелочных установках и технологических системах нагрева. Компания «Олниса» осуществляет поставки промышленного оборудования на территории России и стран СНГ. В ассортименте поставляемой продукции представлено оборудование для газовых систем, промышленной автоматизации и управления технологическими процессами. Поставки промышленной газовой арматуры DUNGS являются одним из направлений деятельности компании «Олниса».
