Датчик-реле DUNGS GW 500 A5: особенности регулировки и подключения

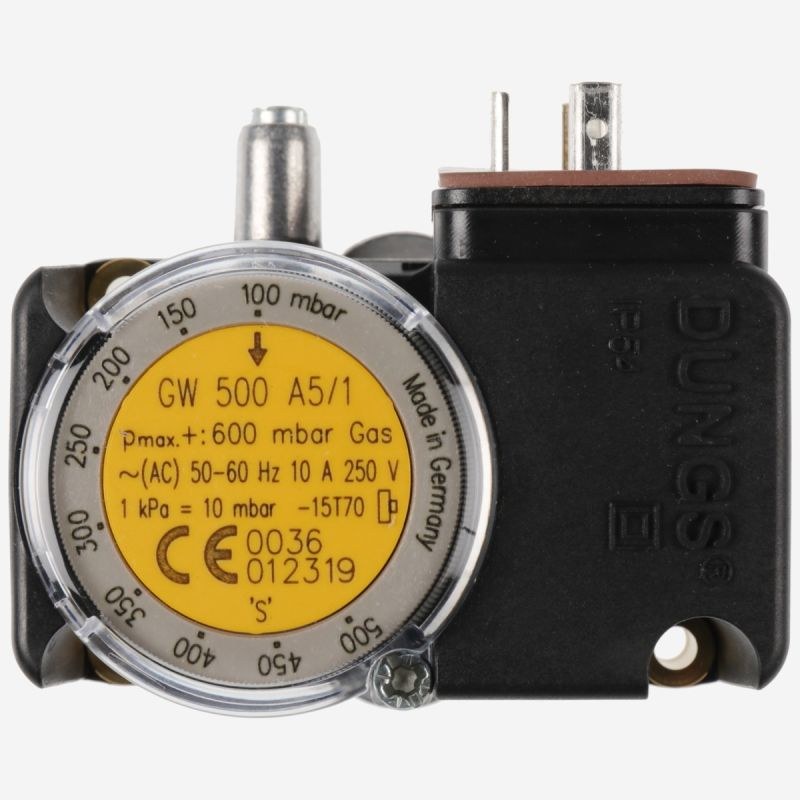

Датчик давления DUNGS GW 500 A5 представляет собой электромеханическое реле давления, предназначенное для контроля избыточного давления газообразных сред в промышленных установках. Устройство применяется преимущественно в системах газоснабжения горелок, газорегулирующих узлах, отопительном оборудовании и автоматизированных системах управления процессами горения. Основная функция прибора заключается в переключении электрических контактов при достижении установленного значения давления. Такое действие позволяет передавать управляющий сигнал в систему автоматики, разрешать или блокировать определённые технологические операции, а также контролировать соблюдение заданных условий эксплуатации газового оборудования.
Технические характеристики DUNGS GW 500 A5
Рабочие параметры определяют условия применения прессостата и его совместимость с электрическими цепями управления. Модель GW 500 A5 отличается от младших исполнений серии увеличенным диапазоном настройки, позволяющим контролировать сравнительно высокое давление в газовых системах. Основные технические характеристики прибора:
- диапазон регулирования давления — от 100 до 500 мбар, что соответствует 10–50 кПа,
- максимальное рабочее давление — до 1000 мбар для соответствующего исполнения,
- допустимое отклонение точки срабатывания от установленного значения — ±15%,
- разность давлений переключения — не более 18 мбар в нижней части диапазона и 25 мбар в верхней,
- рабочая температура окружающей среды — от −15 до +70 C,
- допустимая температура контролируемой среды — от −15 до +70 C,
- температура хранения — от −30 до +80 C,
- коммутируемое напряжение переменного тока — от 24 до 250 В,
- коммутируемое напряжение постоянного тока — от 24 до 48 В,
- номинальный ток контактов для переменного напряжения — до 10 А,
- максимальный ток коммутации при активной нагрузке и cos = 1 — 6 А,
- максимальный ток коммутации при cos = 0,6 — 3 А,
- максимальный ток коммутации постоянного тока — 1 А,
- минимальный ток коммутации — 20 мА,
- степень защиты корпуса — IP54,
- электрическое подключение — трёхконтактный разъём,
- тип выходной контактной группы — переключающий контакт с нормально открытым и нормально закрытым выводами.
Для GW 500 A5 в технической документации разных выпусков также встречается предельное рабочее давление 600 мбар. Поэтому при эксплуатации необходимо учитывать значение, указанное на конкретном изделии. Диапазон настройки 100–500 мбар определяет значения, при которых контакты могут переключаться. Максимальное рабочее давление характеризует допустимую нагрузку на чувствительный механизм и не является дополнительным диапазоном регулирования. Степень защиты IP54 означает защиту от проникновения пыли в количествах, нарушающих работу устройства, и от водяных брызг. При этом корпус не рассчитан на погружение в жидкость или очистку струями воды высокого давления.
Конструкция и основные элементы

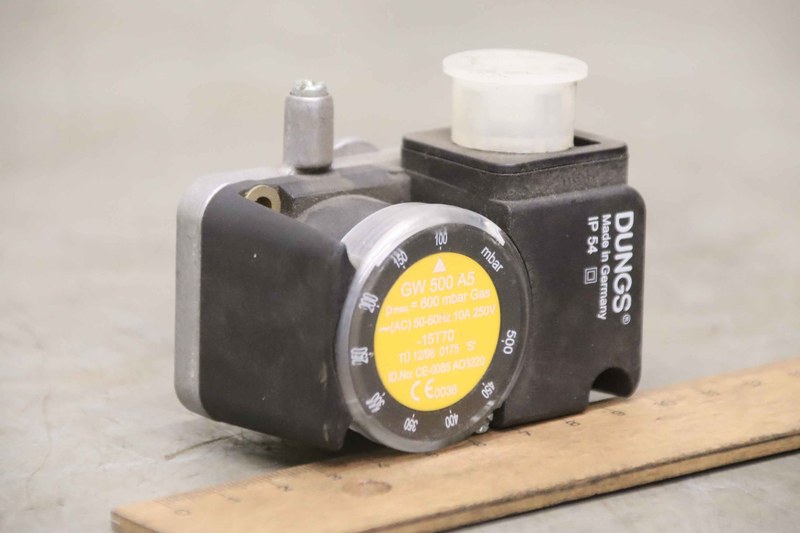

Прессостат имеет компактную конструкцию, приспособленную для установки на газовую арматуру. Его механическая часть преобразует воздействие давления в перемещение чувствительного элемента, а электрическая часть обеспечивает переключение контактов. В состав конструкции входят следующие компоненты:
- литой алюминиевый корпус, служащий механическим основанием устройства,
- эластичная мембрана из бутадиен-нитрильного каучука NBR, воспринимающая давление контролируемой среды,
- пружинный механизм, формирующий усилие противодействия давлению,
- регулировочное колесо со шкалой, предназначенное для установки порога срабатывания,
- механический переключающий узел, преобразующий перемещение мембраны в изменение положения контактов,
- серебряные электрические контакты, обеспечивающие коммутацию внешней цепи,
- изоляционные элементы из полиамида, разделяющие токоведущие и механические части,
- фланцевое присоединение с уплотнительным кольцом, обеспечивающее герметичное соединение с газовой арматурой,
- контрольный штуцер, предназначенный для подключения измерительного оборудования,
- электрический разъём для соединения прессостата с системой управления.
Мембрана является основным чувствительным элементом. При изменении давления она деформируется и передаёт усилие на механический переключатель.
Преимущества конструкции
DUNGS GW 500 A5 объединяет компактное исполнение и сравнительно простой механический принцип контроля. Его устройство не требует сложной электронной схемы измерения, что упрощает интеграцию в традиционные системы газовой автоматики. К практическим преимуществам относятся:
- автономное механическое срабатывание без отдельного источника питания,
- возможность регулирования порога давления в широком диапазоне,
- наличие переключающей контактной группы для различных схем управления,
- компактное исполнение для установки непосредственно на газовую арматуру,
- использование металлического основания и герметичного чувствительного элемента,
- совместимость с распространёнными газовыми блоками DUNGS,
- наличие измерительного штуцера для функциональной проверки,
- возможность включения в системы аварийной блокировки и технологической сигнализации.
Механическая конструкция особенно удобна там, где требуется контроль определённого предельного значения без передачи непрерывных измерительных данных. При этом прессостат является элементом системы управления или защиты, а не самостоятельным комплексом безопасности. Эффективность его применения определяется правильным включением в общую схему газовой автоматики.
Применение в промышленном оборудовании
DUNGS GW 500 A5 используется в технологических системах, где необходимо контролировать газовое давление и формировать электрический сигнал при изменении рабочих условий. Основные области применения включают:
- промышленные газовые горелки котельных установок,
- газорегулирующие блоки отопительного и технологического оборудования,
- системы подачи газа к промышленным печам,
- автоматизированные установки термической обработки материалов,
- газовые магистрали производственных теплогенераторов,
- оборудование с многофункциональными газовыми клапанами,
- системы управления с контролем верхних или нижних порогов давления,
- отдельные вентиляционные и технологические установки с совместимыми газообразными средами.
Таким образом, датчик давления DUNGS GW 500 A5 представляет собой компактный электромеханический прессостат для порогового контроля избыточного давления газообразных сред. Регулируемый диапазон 100–500 мбар, механическая мембранная система и переключающая контактная группа обеспечивают возможность применения устройства в промышленных системах газовой автоматики. Конструкция прибора рассчитана на непосредственную интеграцию с совместимой газовой арматурой. Возможность регулировки порога срабатывания, стандартное электрическое подключение и использование устойчивых конструкционных материалов делают GW 500 A5 функциональным элементом контроля давления в горелочных и теплотехнических установках. Компания «Олниса» осуществляет поставки промышленного оборудования на территории России и стран СНГ. В ассортименте компании представлена продукция для систем автоматизации, управления производственными процессами и эксплуатации промышленных установок. Поставки промышленного оборудования DUNGS и других производителей являются одним из направлений деятельности компании «Олниса».
