Контроллеры Eliwell EW974: функции и особенности применения

Eliwell EW974 — электронный контроллер для холодильного оборудования. Он измеряет температуру в охлаждаемом объёме, управляет компрессором и вентиляторами, поддерживает заданный режим и запускает циклы оттаивания. В зависимости от исполнения контроллер также управляет освещением и использует внешние сигналы, например от дверного или защитного выключателя.

Основные функции

EW974 применяют в холодильных витринах, шкафах, прилавках и другом оборудовании для хранения продукции при заданной температуре. Контроллер получает данные от температурных датчиков и включает или отключает подключённые нагрузки по установленным параметрам. В повседневной работе устройство выполняет несколько связанных задач:

• поддерживает температуру в охлаждаемом объёме посредством управления компрессором,
• контролирует температуру испарителя для завершения оттаивания по достижении заданного значения,
• управляет вентиляторами и, в предусмотренном исполнении, освещением,
• формирует сигналы при отклонении температуры или срабатывании внешнего входа,
• ограничивает частые повторные включения компрессора за счёт задаваемых задержек,
• позволяет переносить набор параметров между контроллерами с помощью аксессуара Copy Card.

Конструкция и технические характеристики

Контроллер выполнен в корпусе для установки на лицевую панель. На передней стороне расположены цифровой индикатор и кнопки управления; внутри находятся измерительные входы, логика регулирования и релейные выходы. Для конкретного исполнения EW974 в руководстве указаны два входа NTC и два беспотенциальных цифровых входа. Допустимые токи реле следует сверять с маркировкой на самом приборе: характеристики выходов могут зависеть от исполнения. Основные параметры EW974:

• питание — 230 В переменного тока с допуском +10/−10%, частота 50/60 Гц,
• максимальная потребляемая мощность — 4,5 Вт,
• измерительные входы — два входа для датчиков NTC,
• цифровые входы — два входа без напряжения,
• отображаемый диапазон для NTC — от −50,0 до +110 C,
• разрешение измерения — 0,1 C,
• точность контроллера — лучше ±0,5% полной шкалы плюс одна единица младшего разряда,
• габариты лицевой части — 74 × 32 мм, глубина корпуса — 59 мм без учёта клемм,
• монтажный вырез — 71 × 29 мм с допуском +0,2/−0,1 мм,
• рабочая температура окружающей среды — от −5 до +55 C,
• температура хранения — от −30 до +85 C,
• допустимая влажность при эксплуатации и хранении — 10–90% без конденсации,
• класс материала корпуса — PC+ABS UL94 V-0,
• интерфейс для Copy Card — последовательный TTL.

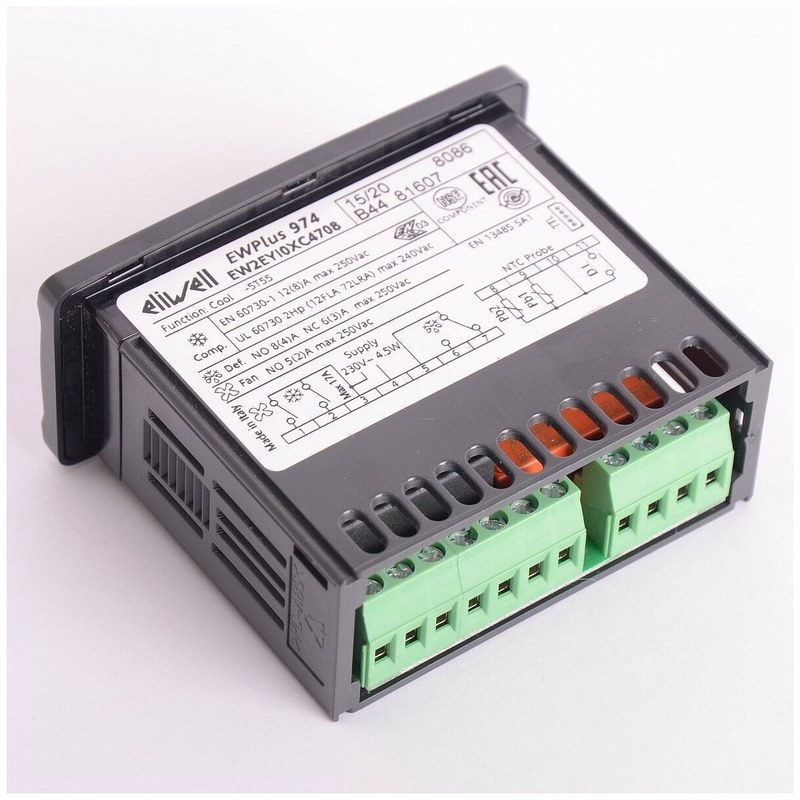

В руководстве этого исполнения указаны релейные выходы вентилятора, компрессора и освещения. Для выхода вентилятора приведены номиналы 8(3) А для нормально разомкнутого контакта и 6(3) А для нормально замкнутого, максимум 250 В переменного тока; для компрессорного реле — 2 HP, 12 FLA и 72 LRA при максимуме 240 В; для реле освещения — 5(2) А, максимум 250 В. При подборе нагрузки необходимо учитывать именно маркировку конкретного прибора и характер пускового тока подключаемого оборудования.

Принцип регулирования и режимы работы

Основой регулирования служит заданная температура и дифференциал включения. Контроллер сравнивает показание датчика охлаждаемого объёма с уставкой: компрессор отключается при достижении заданного порога, а повторное включение происходит после отклонения температуры на величину дифференциала. Такой алгоритм предотвращает частые переключения при небольших колебаниях измеряемой температуры. В меню задаются параметры, определяющие работу холодильной установки:

• уставка температуры SEt и границы её изменения LSE и HSE,
• дифференциал компрессора diF в диапазоне 0,1–30,0 C,
• задержки включения и повторного запуска компрессора,
• тип и интервал циклов оттаивания,
• максимальная длительность оттаивания и температура его завершения,
• пороговые значения и задержки температурной сигнализации,
• назначение цифровых входов,
• параметры энергосберегающего режима и смещения уставки.

Оттаивание можно запускать по временным условиям или завершать по температуре испарителя, измеряемой вторым датчиком. Контроллер предусматривает электрический режим с остановленным компрессором, режим горячего газа и свободное оттаивание, при котором цикл не зависит от состояния компрессора. Максимальное время и температура окончания задаются отдельными параметрами; конкретная схема зависит от холодильной установки и её подключения. Функция энергосбережения изменяет уставку и дифференциал по сигналу цифрового входа. Это подходит, например, для оборудования, в котором режим хранения меняется при закрытии ночной шторки. Цифровые входы также можно настроить для внешней сигнализации, дверного контакта или прессостата. При срабатывании прессостата контроллер отключает компрессор; после заданного числа срабатываний блокировка может распространяться и на другие функции, предусмотренные логикой прибора.

Индикация и настройка

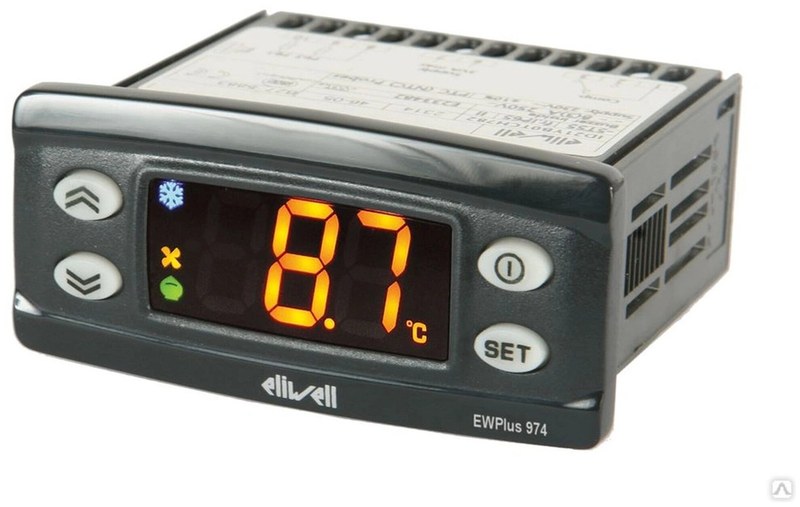

Трёхразрядный дисплей с отображением знака показывает температуру и короткие коды состояний. Светодиоды обозначают работу компрессора и вентиляторов, активное оттаивание и наличие аварийного сообщения. Кнопками оператор изменяет уставку, просматривает значения датчиков и входит в меню параметров. Доступ к меню пользователя может защищаться паролем. Клавиатуру можно заблокировать, оставив доступными просмотр уставки и измеренных температур. Через TTL-разъём Copy Card позволяет загрузить настройки в контроллер или сохранить конфигурацию для переноса на другое устройство того же типа.

Монтаж и эксплуатационные ограничения

EW974 устанавливают в панель через вырез 71 × 29 мм и закрепляют штатными скобами. Место монтажа должно обеспечивать отвод тепла через вентиляционные прорези корпуса; производитель не рекомендует размещать устройство в чрезмерно влажных или загрязнённых зонах. Перед подключением питания и нагрузок оборудование обесточивают. При монтаже учитывают несколько правил:

• напряжение сети сверяют с маркировкой на контроллере,
• сечение подключаемых проводников и допустимую нагрузку клемм проверяют по маркировке устройства,
• провода датчиков и TTL-интерфейса прокладывают отдельно от силовых кабелей,
• удлинённые линии датчиков выполняют двухпроводным кабелем с учётом возможного влияния на электромагнитную совместимость,
• при токе нагрузки выше допустимого для реле применяют внешний контактор,
• после изменения конфигурации рекомендуется перезапустить контроллер.

EW974 относится к устройствам регулирования, а не к защитным приборам. Поэтому релейные выходы не заменяют внешние средства защиты, предусмотренные схемой оборудования. При ошибке датчика контроллер может включать компрессор по циклическому алгоритму, если соответствующие параметры настроены; этот режим не отменяет необходимости устранить неисправность датчика или проводки.

Практическое применение

Контроллер подходит для холодильных установок, где требуются измерение температуры в камере, управление компрессором и организованный цикл оттаивания. Второй датчик помогает контролировать испаритель, цифровые входы связывают устройство с внешними контактами, а энергосберегающий режим поддерживает изменение рабочего режима по расписанию или внешнему сигналу. Компактный формат и сохранение конфигурации через Copy Card упрощают встраивание EW974 в оборудование и повторение настроек на нескольких однотипных установках. При этом при замене контроллера важно проверять не только размеры и питание, но и назначение входов, конфигурацию реле и параметры, записанные в конкретном исполнении.
