Прессостат DUNGS: важный элемент системы безопасности газогорелочного оборудования

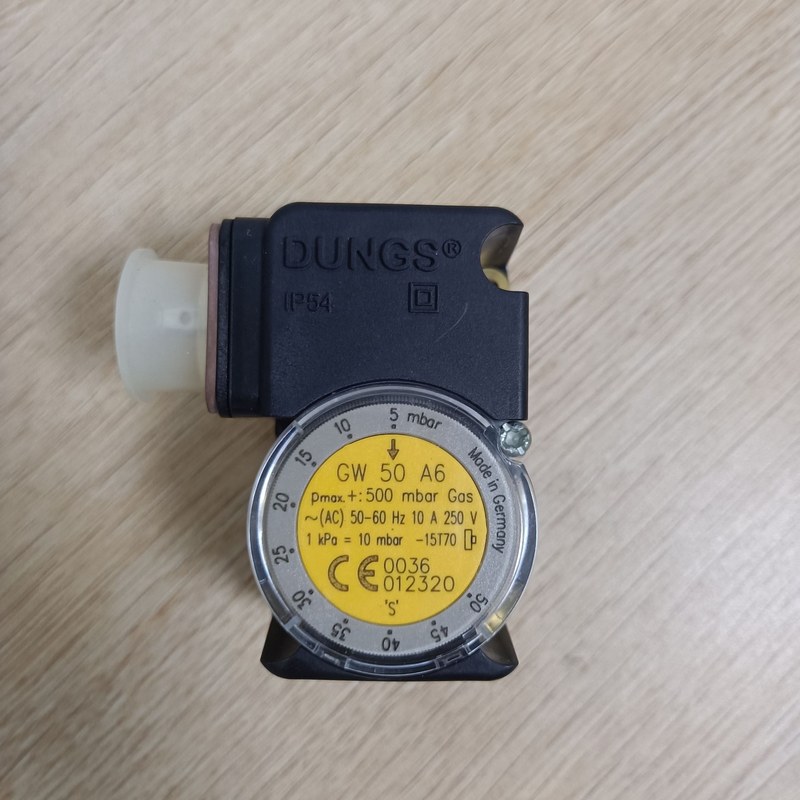

Прессостат DUNGS — прибор для контроля давления газа или воздуха в горелочных установках и других промышленных системах. При достижении заданного порога он переключает электрические контакты, чтобы передать сигнал автоматике. Так система может разрешить запуск оборудования, остановить его при отклонении давления или выдать сигнал о неисправности.

Технические параметры

Параметры прессостата выбирают с учётом среды, ожидаемого давления и требований схемы управления. Единого диапазона уставок для всей линейки DUNGS нет: уставка одной модели может измеряться единицами миллибар, а другой — десятками или сотнями миллибар. При описании и проверке конкретного устройства учитывают следующие характеристики:

• тип контролируемой среды — газ, воздух или разность давлений;
• диапазон настройки уставки и точность её установки;
• максимально допустимое рабочее давление;
• давление срабатывания и разность между срабатыванием и возвратом контактов, если она указана для модели;
• электрические параметры контактной группы;
• вид присоединения к трубопроводу или импульсной линии;
• температурные и климатические ограничения;
• степень защиты корпуса и допустимое положение монтажа.

Миллибары часто используют для описания малых давлений: 1 мбар равен 100 Па, а 10 мбар — 1 кПа. Это пересчёт единиц, а не диапазон конкретного прессостата. Фактические пределы настройки, максимальное давление и допустимые электрические нагрузки следует сверять с маркировкой и документацией выбранной модификации.

Конструкция и принцип действия

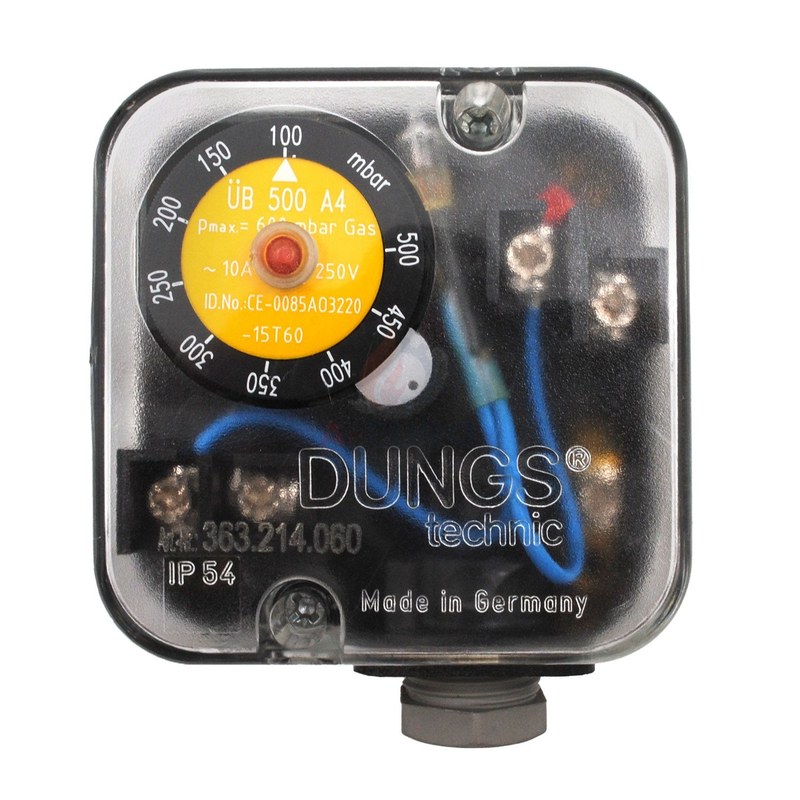

В распространённой конструкции давление воздействует на чувствительную мембрану. Её усилие уравновешивается пружиной, настройка которой задаёт порог срабатывания. Когда давление достигает установленного значения, мембрана перемещается и приводит в действие механизм переключения контактов. Основные элементы устройства выполняют следующие функции:

• корпус защищает внутренний механизм и формирует присоединительные точки;
• чувствительный элемент воспринимает давление газа или воздуха;
• регулировочный узел задаёт порог переключения;
• микропереключатель передаёт сигнал в электрическую цепь автоматики;
• контактные выводы обеспечивают подключение управляющего кабеля;
• штуцер соединяет прибор с контролируемой полостью или импульсной линией.

При изменении давления контактная группа меняет состояние. В зависимости от схемы подключения автоматика использует размыкание или замыкание цепи как сигнал о нормальном режиме либо о выходе давления за установленный предел. Сам прессостат не регулирует давление и не заменяет запорный клапан: он только контролирует параметр и передаёт команду внешней системе управления.

Рабочие режимы и настройка

В системе безопасности прессостат обычно выполняет одну из двух задач. Он может подтверждать наличие минимально необходимого давления перед запуском либо отключать горелку, если давление становится чрезмерным. Конкретная функция зависит от типа прибора и логики автоматики. Последовательность работы обычно выглядит так:

• при включении установки автоматика проверяет исходное состояние контактной группы;
• давление в контролируемой точке воздействует на чувствительный элемент;
• при достижении уставки механизм переключает контакты;
• контроллер принимает сигнал и разрешает дальнейший цикл либо блокирует запуск;
• при выходе давления за порог контакт возвращается в исходное состояние или фиксирует аварийный сигнал — согласно исполнению и схеме управления.

Уставку устанавливают в пределах, предусмотренных для конкретной модели. После регулировки работу проверяют контролируемым изменением давления и по фактическому переключению контактов. Одного положения регулировочного элемента недостаточно, чтобы подтвердить корректность настройки: важны условия измерения и соответствие настройки проектному значению.

Монтаж и эксплуатация

Прессостат подключают к точке контроля через предусмотренное для модели присоединение. Импульсную линию прокладывают так, чтобы она не пережималась, не засорялась и не передавала на прибор чрезмерные механические нагрузки. До монтажа необходимо убедиться, что рабочая среда совместима с исполнением устройства, а давление остаётся в допустимых пределах. Электрическое подключение выполняют по схеме конкретного изделия. Положение контактов и назначение выводов нельзя определять только по внешнему виду: их проверяют по маркировке или документации. Перед проверкой контактной группы цепь управления обесточивают в соответствии с правилами эксплуатации установки. При периодическом осмотре обращают внимание на:

• целостность корпуса, штуцера и импульсной линии;
• отсутствие утечек и механических повреждений;
• надёжность электрических соединений;
• стабильность срабатывания при контрольном изменении давления;
• соответствие фактической уставки требуемому значению.

Загрязнение канала отбора давления, вибрация, неправильное подключение или работа вне допустимого диапазона могут привести к нестабильному срабатыванию. Если условия процесса меняются, уставку проверяют заново по требованиям установки, не выходя за пределы, указанные для модели.

Таким образом, прессостат DUNGS — пороговый прибор, который преобразует изменение давления газа или воздуха в электрический сигнал для автоматики. Он применяется в горелках, газовых линиях, системах вентиляции и других установках, где контроль давления необходим для нормальной работы и блокировок. Точные диапазоны, допустимая нагрузка контактов и условия эксплуатации определяются конкретной модификацией. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены приборы и комплектующие для производственных и инженерных систем. «Олниса» обеспечивает поставки промышленного оборудования для предприятий различных отраслей.
