Электронная плата Eliwell WP35DF1XCD707 для промышленного оборудования
Eliwell WP35DF1XCD707 — обозначение электронной платы, связанной с контроллером IWP750LX для холодильного оборудования. В такой системе плата выполняет роль силового модуля: принимает сигналы от датчиков и внешних цепей, управляет исполнительными устройствами, а оператор взаимодействует с контроллером через отдельную клавиатуру. Такая компоновка позволяет разместить силовые цепи рядом с холодильным агрегатом, а панель управления — в удобной для обслуживания точке.
Технические возможности
Плата обеспечивает автоматическое управление холодильным циклом и связанными с ним узлами. В зависимости от конфигурации оборудования контроллер координирует работу компрессора, вентиляторов и системы оттаивания, обрабатывает аварийные состояния и передаёт данные по последовательному интерфейсу. Для семейства IWP750LX характерны следующие возможности:
- питание системы от сети переменного тока 100–240 В ±10%, 50/60 Гц,
- подключение температурных датчиков типов NTC или PTC,
- до трёх входов для температурных зондов и четыре цифровых входа в описании платы соответствующей комплектации,
- релейные выходы для коммутации холодильных исполнительных устройств; число и допустимая нагрузка зависят от версии,
- поддержка функции оттаивания,
- последовательный интерфейс RS-485 в вариантах с соответствующей аппаратной конфигурацией.
Рабочий диапазон измерения для семейства IWP750 указывается в пределах примерно от −50 до +140 C; это диапазон измерительного канала, а не температура окружающей среды. Точность и разрешение зависят от типа датчика, настроек и конкретного прибора.
Конструкция платы

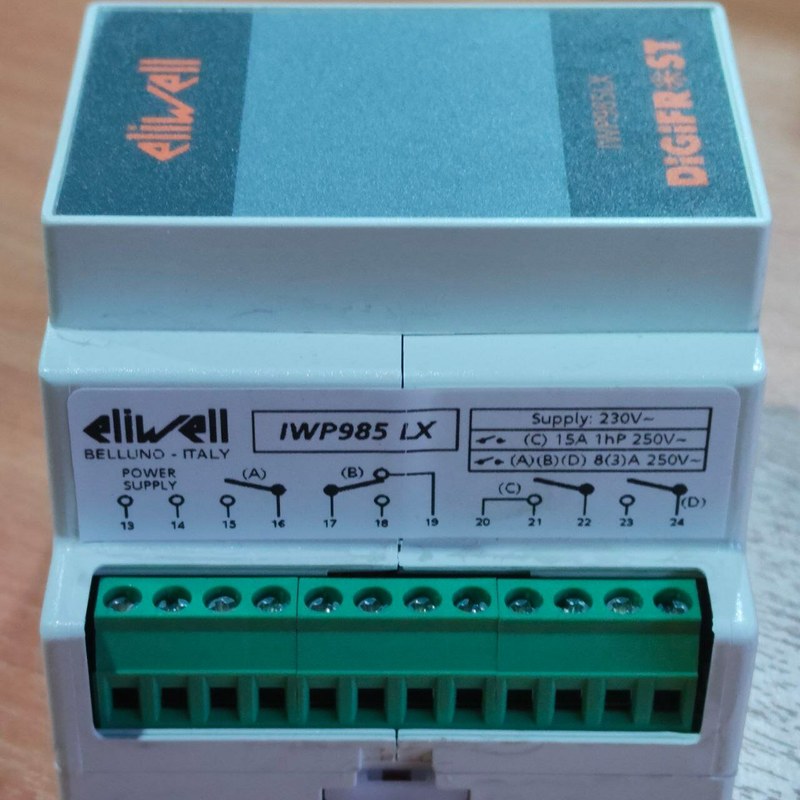

Силовой модуль объединяет цепи питания, разъёмы датчиков и дискретных входов, релейные каналы, а также разъём для связи с клавиатурой. В версии LX также предусмотрена возможность последовательного обмена данными. Плата рассчитана на установку внутри электрического отсека холодильного агрегата и работает в составе системы, где органы индикации и настройки размещены отдельно. Основные функциональные узлы включают:
- входную цепь питания, обеспечивающую работу электронной схемы,
- микропроцессорный блок, который обрабатывает измерения и управляющие алгоритмы,
- входы температурных зондов, передающие данные о состоянии камеры и оборудования,
- цифровые входы, принимающие сигналы внешних контактов и защит,
- релейные выходы, коммутирующие исполнительные нагрузки,
- интерфейс связи с клавиатурой и, в соответствующих версиях, с системой мониторинга.
Плата не является автономной панелью управления: для штатной работы ей необходимы совместимая клавиатура и корректно подключённые датчики. В документации IWP750 отдельно описаны силовой модуль и клавиатура IWK201.
Принцип работы
Контроллер получает температурные сигналы от зондов, сравнивает измеренные значения с заданными параметрами и формирует команды на релейные выходы. При запросе охлаждения включается соответствующая нагрузка, а при достижении установленного условия контроллер изменяет состояние выходов. Алгоритм учитывает заданные задержки и защитные ограничения, предусмотренные конфигурацией холодильной установки. Оттаивание запускается по заданному расписанию или другому предусмотренному алгоритму. Во время этого этапа контроллер переключает связанные выходы в соответствии с настройками и следит за условиями завершения цикла. Цифровые входы могут использоваться для сигналов от внешних устройств, например защитных контактов. Конкретные функции входов и выходов определяются программой и параметрами данной установки.
Монтаж и эксплуатация
Плату устанавливают в закрытом электрическом отсеке, защищённом от влаги, пыли, конденсата и случайного прикосновения к токоведущим частям. Перед монтажом питание отключают. Подключение выполняют по схеме именно той модификации, которая указана на плате и в документации оборудования: совпадение разъёмов не гарантирует одинакового назначения контактов. При замене проверяют тип датчиков, порядок подключения проводов, конфигурацию релейных выходов и совместимость клавиатуры. Перестановка платы без сверки параметров может привести к неправильному управлению компрессором, вентиляторами или оттаиванием. В ходе эксплуатации контролируют надёжность клеммных соединений, чистоту отсека и отсутствие следов перегрева.
Таким образом, Eliwell WP35DF1XCD707 следует рассматривать как электронный силовой модуль для системы управления холодильным оборудованием, а не как самостоятельный терморегулятор с дисплеем. Он связывает датчики и внешние сигналы с исполнительными цепями, поддерживая управление охлаждением и оттаиванием. Для безопасной замены решающее значение имеют точная модификация платы, схема подключения и совместимость с клавиатурой. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства и компоненты для промышленных систем, включая оборудование для автоматизации и холодильной техники.
