Газоразрядный компонент EPCOS 230 03 для повышения надежности электронных систем

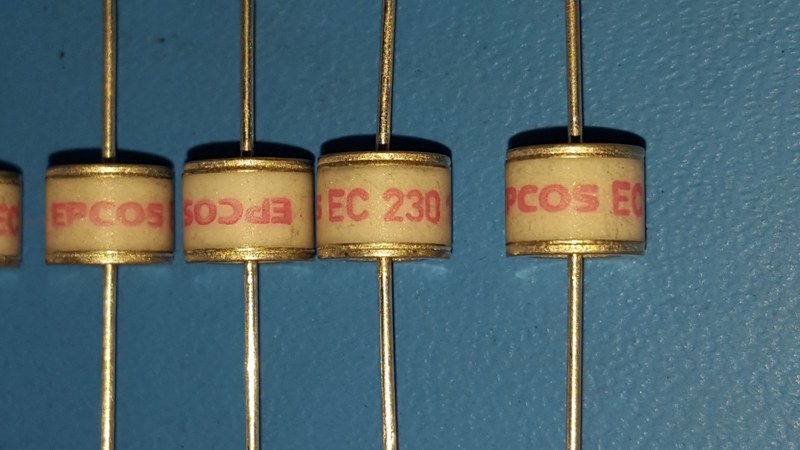

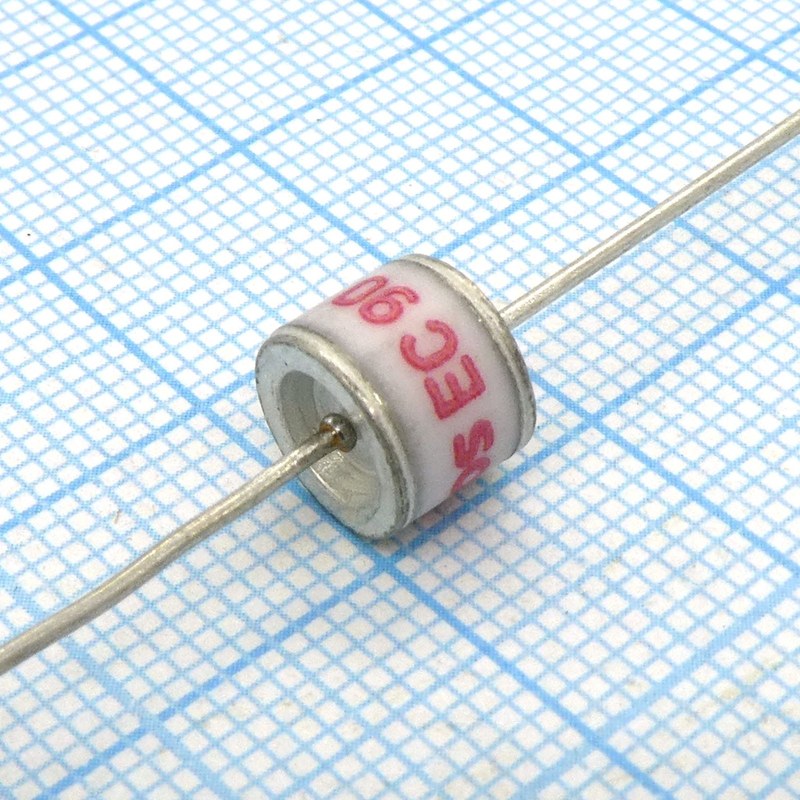

Разрядник EPCOS с маркировкой «EC 230 03 O» относится к двухэлектродным газонаполненным компонентам для защиты электронных цепей от импульсных перенапряжений. В обозначении серии EC число 230 указывает на номинальное напряжение пробоя, а 03 — год выпуска. Такая маркировка соответствует типу EC230X. Разрядник устанавливают в линиях связи и других низковольтных цепях, где короткие высоковольтные импульсы могут повредить электронные узлы. В обычном режиме он обладает высоким сопротивлением и почти не влияет на сигнал. При перенапряжении внутри корпуса возникает газовый разряд, который образует проводящий канал и отводит импульсный ток через защитную цепь.
Основные технические характеристики
Параметры EC230X описывают момент срабатывания, способность пропускать импульсный ток и влияние компонента на защищаемый сигнал:
- напряжение пробоя постоянному току — 230 В с допуском ±15 %, предельный диапазон — от 196 до 264 В,
- импульсное напряжение пробоя при скорости нарастания 100 В/мкс — менее 550 В для 99 % измеренных значений,
- импульсное напряжение пробоя при скорости нарастания 1 кВ/мкс — менее 700 В для 99 % измеренных значений,
- импульсный ток формы 8/20 мкс — 5 кА при десяти воздействиях и 10 кА при одном воздействии,
- сопротивление изоляции при испытательном напряжении 100 В постоянного тока — более 10 ГОм,
- ёмкость при частоте 1 МГц — менее 1,5 пФ,
- диапазон рабочей температуры и хранения — от −40 до +125 C,
- масса — около 2,5 г.
Импульсное напряжение пробоя зависит от скорости нарастания перенапряжения. При более быстром фронте разряду требуется более высокий порог срабатывания. Поэтому указанное напряжение пробоя постоянному току нельзя считать точным уровнем ограничения короткого импульса: для проектирования учитывают импульсные значения и параметры остальных компонентов защиты. Низкая ёмкость помогает уменьшить влияние разрядника на высокочастотный сигнал, а высокое сопротивление изоляции снижает утечку тока в нормальном режиме. Значения токовой нагрузки относятся к указанным формам импульса и числу воздействий; их нельзя переносить на произвольный режим работы.
Конструкция и принцип действия
Корпус компонента содержит два электрода и газовый промежуток в герметичной оболочке. В нормальном режиме газ изолирует электроды друг от друга. При достижении напряжения пробоя газ ионизируется, между электродами формируется проводящий канал, и ток импульса проходит через разрядник. Работа защиты проходит несколько этапов:
- при нормальном напряжении разрядник сохраняет высокое сопротивление и практически не проводит ток,
- при появлении импульса напряжение на электродах быстро возрастает,
- после достижения порога газ ионизируется и возникает дуговой канал,
- импульсный ток отводится по предусмотренному схемой пути,
- после снижения напряжения разряд прекращается, и компонент возвращается в непроводящее состояние.
Двухэлектродная конструкция подключается между защищаемой линией и предусмотренной схемой точкой отвода импульсного тока. Разрядник работает только вместе с правильной разводкой цепи: соединения должны обеспечивать короткий путь отвода импульса, иначе паразитная индуктивность проводников повысит напряжение на защищаемом узле. В цепях, где требуется защита нескольких проводников, конфигурацию соединений определяют по схеме оборудования.
Подключение и эксплуатация
EC230X предназначен для монтажа пайкой в электронных устройствах. В документации для волновой пайки указана температура припоя 263 ±3 C и время контакта менее 3 секунд. Эти значения относятся к конкретному процессу пайки и не заменяют требований к производственной оснастке и тепловому профилю платы. При проектировании необходимо учитывать возможную нагрузку после срабатывания. Длительный ток может нагреть компонент; при перегрузке контакты способны выйти из строя, а сам разрядник — разрушиться. Повреждённый элемент нельзя продолжать использовать. Монтаж и проверку проводят при снятом питании, соблюдая требования к изоляции, заземлению и защите от остаточного заряда в оборудовании. К преимуществам конструкции относятся малые размеры, быстрое срабатывание, низкая ёмкость и способность пропускать значительный импульсный ток. Вместе с тем газовый разрядник не заменяет комплексную защиту: в чувствительных или ответственных цепях его параметры согласуют с ограничителями других типов, предохранительными элементами и требованиями конкретного оборудования.
Таким образом, EPCOS EC230X с маркировкой «230 03» — двухэлектродный газовый разрядник с номинальным напряжением пробоя 230 В, рассчитанный на отвод импульсных токов в электронных линиях и системах связи. Его высокий импульсный ток и малая ёмкость позволяют защищать цепи, не создавая значительной нагрузки на сигнал в штатном режиме. При применении учитывают форму импульса, допустимые условия монтажа и запрет на прямую работу в сетях электропитания. Компания «Олниса» поставляет промышленное оборудование для предприятий России и стран СНГ. В ассортимент поставок входят компоненты и устройства для промышленных систем и электронного оборудования. «Олниса» работает как поставщик промышленного оборудования для производственных и инфраструктурных задач.
