Ремкомплект для трехходового клапана ESBE: особенности конструкции и применения

Ремкомплект для трехходового клапана ESBE предназначен для восстановления герметичности и работоспособности регулирующего узла без замены всего клапана. Он может включать уплотнения либо комплект внутренних деталей — в зависимости от серии, условного диаметра и конструкции изделия. Поэтому обозначение «ремкомплект ESBE» не указывает на одну универсальную деталь: для выбора совместимого комплекта необходимо знать серию клапана и его размер.

Особенности ремкомплектов

Ремкомплект используют при износе уплотнений, повреждении внутренних элементов или появлении утечек через подвижный узел. Конкретный состав зависит от модели: для одних клапанов производитель предлагает комплект прокладок, для других — внутренний узел в сборе.У ESBE есть, например, отдельные запасные части для фланцевой серии 3F и внутренние комплекты VRG802 для поворотных клапанов VRG. Эти позиции рассчитаны на определённые серии и диаметры; взаимозаменяемость между ними не предполагается. Ремонтный комплект может быть актуален при следующих признаках:

• подтекание теплоносителя в районе вала или крышки клапана,
• заметное ухудшение герметичности между каналами,
• затруднённый или неравномерный поворот внутреннего элемента,
• снижение точности регулирования температуры или распределения потока,
• износ уплотнений при длительной эксплуатации.

Перечисленные признаки сами по себе не подтверждают необходимость замены ремкомплекта. Например, повышенное усилие на приводе может быть связано с загрязнением системы, неверной установкой привода или условиями работы, а не только с износом внутренних деталей.

Конструкция трехходового клапана

Ремкомплект относится к внутренним компонентам клапана, поэтому его назначение связано с конструкцией конкретной серии. В поворотном клапане поток перераспределяется при повороте внутреннего затвора, соединённого с валом. Привод может перемещать вал автоматически, а в некоторых исполнениях клапан регулируется вручную. Основные узлы трехходового поворотного клапана включают:

• корпус с тремя патрубками для подключения трубопроводов,
• поворотный затвор или внутренний распределительный элемент, задающий направление потока,
• вал, передающий вращение от рукоятки или привода,
• втулки и уплотнительные кольца, обеспечивающие подвижность и герметичность узла,
• крышку и крепёжные элементы, фиксирующие внутреннюю часть клапана.

У фланцевой серии 3F корпус выполнен из чугуна, а уплотнительные кольца — из EPDM. Для серии VRG130 производитель указывает корпус из латуни, стойкой к обесцинкованию, латунный затвор, композитный вал и уплотнения EPDM. Конструкция и материалы различаются между сериями, поэтому ремкомплект одной модели нельзя автоматически применять к другой.

Комплекты для серий 3F и VRG

Подбор ремонтных деталей начинают с идентификации клапана: проверяют маркировку, серию, DN и, при наличии, артикул изделия. Для крупных клапанов серии 3F производитель указывает отдельные комплекты внутренних деталей и наборы прокладок. Для серии VRG предусмотрены комплекты VRG802, различающиеся по диаметру. Примеры официально указанных запасных частей:

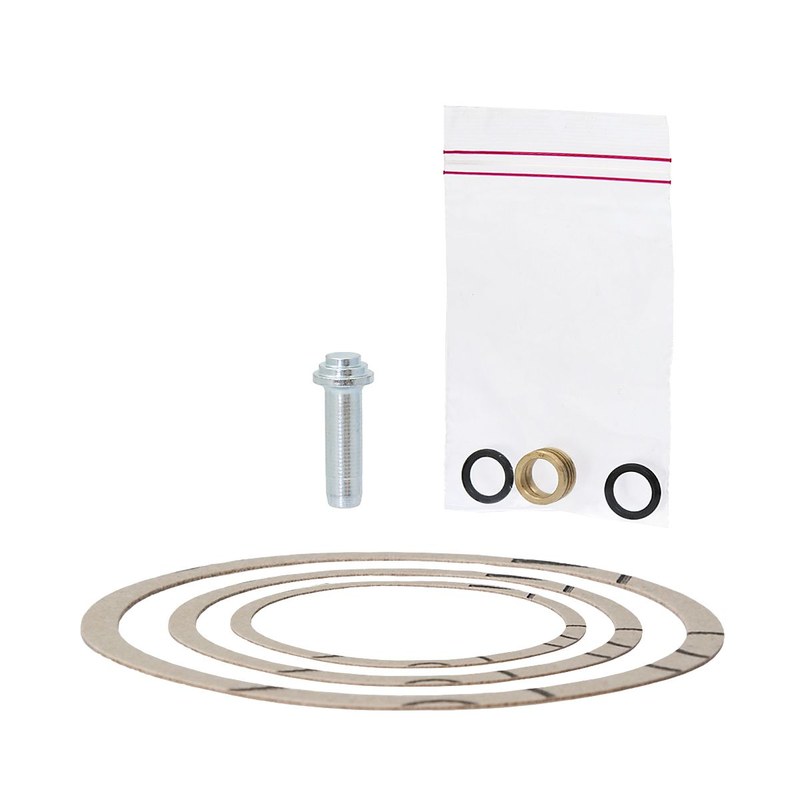

• набор соединительных уплотнений ESBE 17000300 для 3F DN20–65,
• набор соединительных уплотнений ESBE 17000400 для 3F DN80–150,

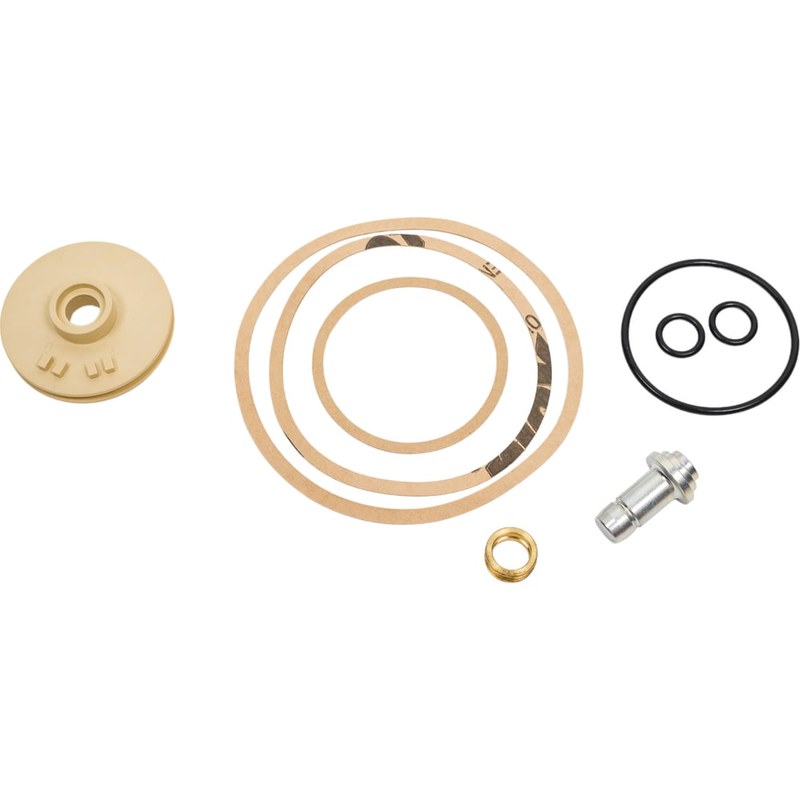

• комплект внутренних деталей K1C, артикул 17000800, для 3F DN20–25,
• комплект внутренних деталей K2A-S, артикул 17001100, для 3F DN32–40,
• комплект внутренних деталей K3A-S, артикул 17001400, для 3F DN50–65,
• комплект внутренних деталей K4-S, артикул 17001700, для 3F DN80,
• комплекты внутренних деталей VRG802 для клапанов VRG, выпускаемые для нескольких диапазонов DN.

Этот перечень показывает, почему при заказе важно сверять серию и размер клапана: даже внутри одной серии используются разные ремонтные позиции. Для VRG802 производитель указывает исполнения для DN15/20, DN25, DN32/40, DN40/50 и DN50. Совпадение только по бренду или общему обозначению «трехходовой клапан» недостаточно.

Принцип действия и роль комплекта при ремонте

В смесительном режиме клапан изменяет соотношение потоков, поступающих из двух линий, и формирует поток с требуемой температурой. В разделительном режиме он направляет входящий поток в одну из двух ветвей. В поворотных моделях переход между положениями происходит за счёт вращения вала и внутреннего затвора. Комплект внутренних деталей восстанавливает сопряжение подвижных элементов с корпусом, а уплотнительные кольца ограничивают переток теплоносителя через предусмотренные границы. Если внутренний узел изношен или уплотнение потеряло эластичность, распределение потока может стать менее точным. После ремонта клапан должен перемещаться плавно, а его положение — соответствовать управляющему сигналу или ручной настройке. При этом ремкомплект не исправляет дефекты корпуса, фланцев, резьбы или повреждения трубопровода. Если корпус деформирован, имеет трещину или сильную коррозию, замена отдельных внутренних деталей может не обеспечить безопасную и герметичную работу.

Технические параметры клапанов, важные при эксплуатации

Параметры клапана определяют допустимые условия, в которых работают его уплотнения и внутренние детали. Для серии 3F производитель указывает:

• номинальное давление PN6, то есть до 6 бар в пределах условий, установленных для данной серии,
• диапазон размеров DN20–DN150,
• максимальную температуру теплоносителя +110 C и минимальную −10 C,
• максимальное содержание гликоля в водной смеси 50 %,
• максимальное содержание этанола в водной смеси 28 %,
• максимальный перепад давления 50 кПа.

Для серии VRG330 указаны PN10, рабочее давление 1 МПа, максимальная постоянная температура +110 C и кратковременная температура до +130 C. Эти значения нельзя переносить на серию 3F или другие клапаны VRG без проверки паспорта конкретного изделия. При эксплуатации значение имеют не только давление и температура, но и качество теплоносителя. Загрязнения, отложения и продукты коррозии могут мешать перемещению затвора и ускорять износ. Перед ремонтом оценивают состояние системы, а после установки деталей проверяют работу клапана на всём предусмотренном диапазоне перемещения.

Практическое применение

Ремонтные комплекты ESBE применяются в узлах отопления, охлаждения и распределения теплоносителя, где трехходовой клапан поддерживает требуемое соотношение потоков. Это могут быть котельные, тепловые пункты, производственные контуры, системы вентиляции и технологические установки с водяным теплоносителем. Комплект особенно полезен, когда корпус клапана сохраняет целостность, а неисправность локализована во внутренних деталях или уплотнениях. Такой ремонт позволяет восстановить работоспособность установленного узла без демонтажа всего клапана и изменения обвязки. Результат зависит от точного соответствия запасной части серии и типоразмеру, а также от соблюдения допустимых параметров эксплуатациию

Такое образом, ремкомплект трехходового клапана ESBE представляет собой сериеспецифичную запасную часть для восстановления внутренних узлов или герметичности клапана. При выборе учитывают серию, условный диаметр и артикул изделия: комплекты для 3F и VRG имеют разные назначения и диапазоны совместимости. Корректно установленный комплект помогает вернуть клапану штатное переключение потоков и поддержать надёжную работу системы. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены клапаны и комплектующие для промышленного применения. «Олниса» обеспечивает поставки оборудования для производственных, инженерных и теплотехнических систем.
