Реле контроля напряжения DigiTOP на три фазы: принцип работы и преимущества

Трёхфазное реле напряжения DigiTOP VP-3F контролирует параметры сети и отключает подключённую нагрузку при недопустимых отклонениях. Оно защищает оборудование от повышенного и пониженного напряжения, пропадания фазы и чрезмерной асимметрии фаз.

Основные характеристики

Реле применяется в трёхфазных сетях для защиты электроприёмников и контроля состояния фаз. В зависимости от настройки устройство работает синхронно — отключает нагрузку при аварии на любой фазе — либо асинхронно, как три независимых однофазных реле. Второй режим может использоваться для отдельных однофазных потребителей, подключённых к разным фазам. Основные параметры DigiTOP VP-3F10A:

• Измеряемое напряжение — 50–400 В;
• номинальный ток нагрузки — 10 А, максимальный — 16 А;
• нижний порог отключения — настраивается в пределах 120–200 В;
• верхний порог отключения — 210–270 В;
• время задержки повторного включения — 5–600 с;
• порог срабатывания по асимметрии фаз — 20–80 В с шагом 1 В;
• время отключения по верхнему пределу — 0,02 с;
• время отключения при асимметрии — 20 с;
• питание и измерение — трёхфазная сеть, частота 50 Гц;
• монтаж — на DIN-рейку, ширина корпуса — три модуля.

Время реакции по нижнему напряжению зависит от его величины: при снижении до 120–170 В отключение происходит за 1 с, а при падении до 120 В и ниже — за 0,02 с. Кратковременные провалы таким образом обрабатываются иначе, чем глубокое падение напряжения.

Устройство и принцип работы

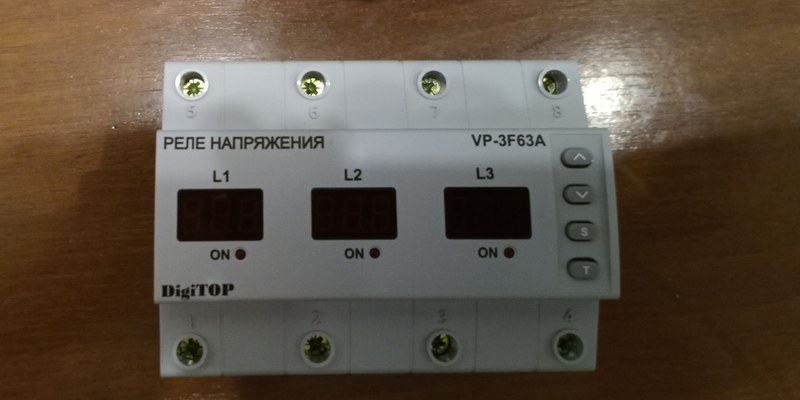

В корпусе размещены измерительная и управляющая электроника, органы настройки, индикаторы параметров сети и коммутационная часть. Микропроцессор обрабатывает измерения по фазам и сравнивает их с заданными порогами. Коммутационное реле включает или размыкает цепь нагрузки. Рабочий цикл устройства выглядит следующим образом:

• реле измеряет напряжение на подключённых фазах;
• сравнивает полученные значения с установленными пределами и оценивает асимметрию;
• при обнаружении недопустимого состояния размыкает выходную цепь;
• после восстановления параметров выдерживает заданную задержку;
• повторно подключает нагрузку, если аварийные условия не повторяются.

Задержка повторного включения позволяет избежать частых переключений при нестабильной сети. Для электродвигателей и другого оборудования, чувствительного к частым пускам, это помогает ограничить нежелательные перезапуски.

Режимы и настройка

Настройки определяют, при каких отклонениях реле отключит нагрузку и когда разрешит её повторное включение. Пороговые значения следует соотносить с допустимым напряжением защищаемого оборудования и фактическими параметрами сети. В синхронном режиме авария хотя бы на одной фазе приводит к отключению общего трёхфазного потребителя. Такой режим подходит, например, для электродвигателя, которому необходимы все три фазы. В асинхронном режиме каждая фаза контролируется отдельно. Он полезен для распределения однофазных нагрузок по трёхфазному вводу, когда повреждение на одной фазе не должно отключать исправные потребители на остальных. Функция контроля чередования фаз важна для механизмов, у которых направление вращения зависит от последовательности фаз. При необходимости её включают согласно схеме и требованиям конкретной установки.

Подключение и эксплуатация

VP-3F10A устанавливается на DIN-рейку внутри электрического щита. При подключении необходимо соблюдать обозначения фаз и нейтрали на корпусе и в схеме соответствующего исполнения. Работы выполняют при снятом напряжении; монтаж и проверку схемы должен проводить квалифицированный электрик. Номинальный ток VP-3F10A составляет 10 А, максимальный — 16 А. Если защищаемая нагрузка превышает допустимые значения, реле используют совместно с контактором: выход реле управляет катушкой контактора, а силовые контакты коммутируют нагрузку. В этом случае ток выбирают по характеристикам контактора и условиям эксплуатации, а не только по параметрам управляющего реле. При настройке важно учитывать, что фазное напряжение в обычной сети номинально составляет около 230 В, а линейное — около 400 В. Уставки верхнего и нижнего порогов VP-3F10A приведены для контроля фазного напряжения; подключение и конфигурацию следует выполнять по схеме именно данного исполнения. Реле защищает от перечисленных отклонений напряжения, но не заменяет автоматический выключатель, устройство защитного отключения или защиту от перегрева.

Практическое применение

Реле используют в распределительных щитах предприятий, мастерских, коммерческих и коммунальных объектов. Оно подходит для контроля питания электродвигателей, насосов, вентиляционных установок, компрессоров и других потребителей, для которых опасны исчезновение фазы или значительный перекос напряжений. Возможность задать задержку повторного включения также полезна для холодильного и климатического оборудования, которому требуется пауза перед повторным запуском.

Таким образом, DigiTOP VP-3F10A контролирует трёхфазную сеть, реагирует на выход напряжения за заданные пределы, пропадание фазы и асимметрию. Синхронный и асинхронный режимы позволяют использовать устройство как для общего трёхфазного потребителя, так и для отдельных однофазных нагрузок. При выборе схемы подключения необходимо учитывать допустимый ток конкретного исполнения и применять контактор, если мощность нагрузки превышает возможности встроенной коммутации. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят электротехнические устройства и компоненты для производственных и инженерных систем. Приобретение оборудования у «Олниса» позволяет предприятиям комплектовать объекты промышленной продукцией в рамках одного канала поставок.
