Термостатический клапан ESBE VTA: точное регулирование температуры воды

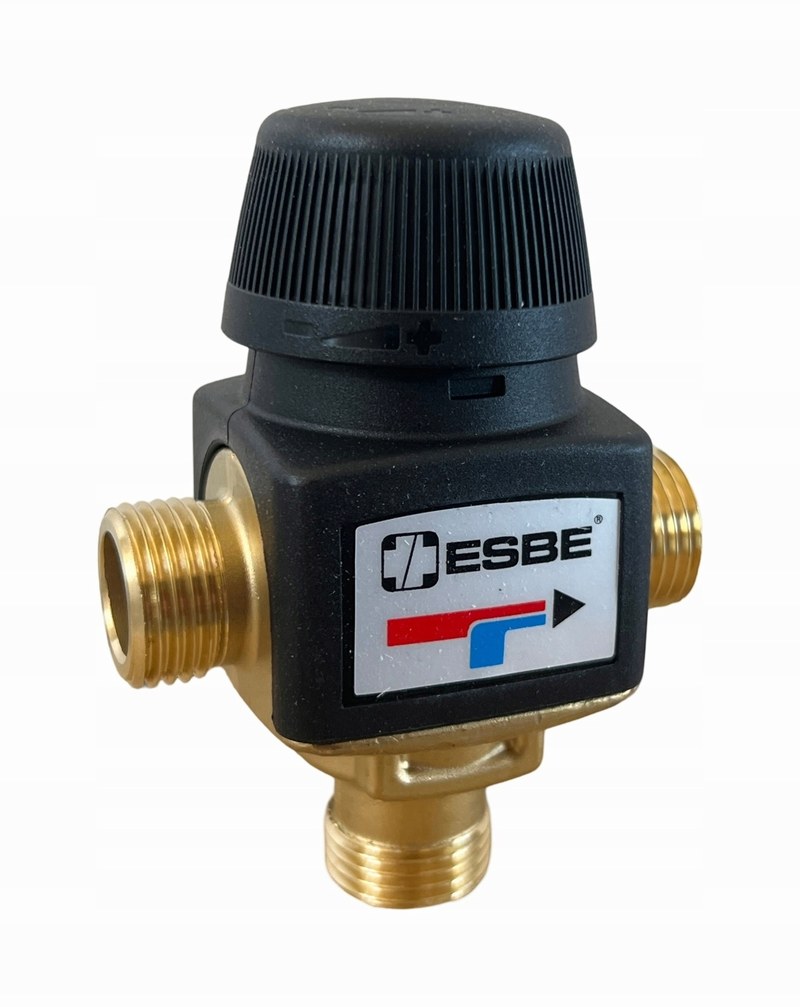

ESBE VTA — семейство термостатических смесительных клапанов. Устройство смешивает горячую и холодную воду и автоматически поддерживает заданную температуру на выходе. Для этого ему не требуется отдельный электропривод: положение внутренних элементов изменяется под действием температуры рабочей среды. Клапаны применяют в системах горячего водоснабжения, а отдельные серии — в контурах отопления и охлаждения. Обозначение VTA включает разные исполнения, поэтому температурный диапазон, пропускная способность и назначение зависят от конкретной модели.

Конструкция и принцип действия

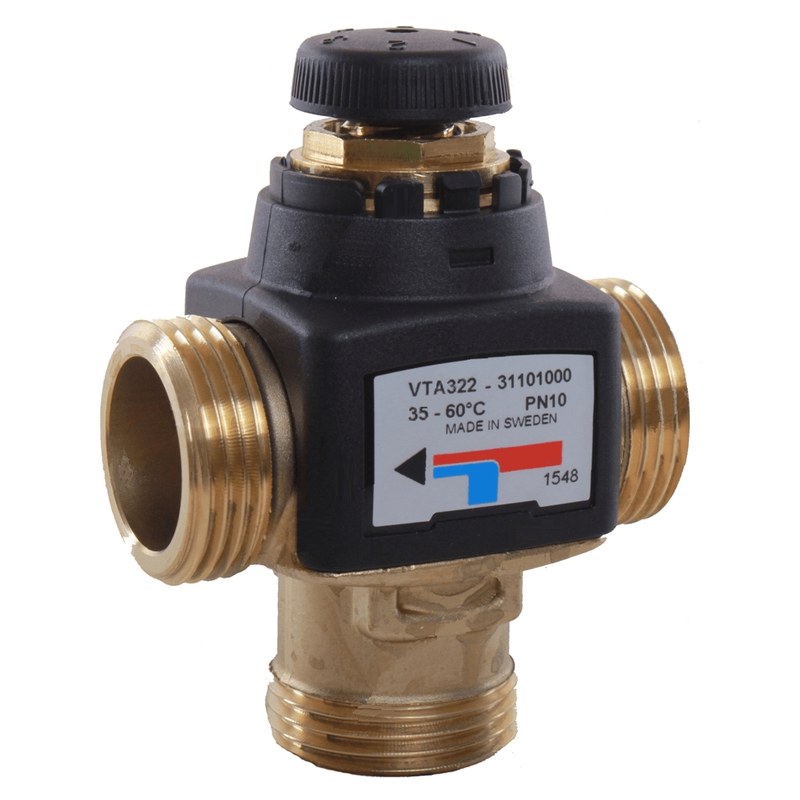

Корпус клапана имеет входы для горячей и холодной воды и выход смешанного потока. Внутри расположены термостатический чувствительный элемент и подвижный затвор. Их совместная работа изменяет соотношение поступающих потоков в зависимости от температуры на выходе. Последовательность регулирования происходит следующим образом:

• горячая и холодная вода поступают через соответствующие входы,
• термостатический элемент реагирует на температуру смешанного потока,
• затвор изменяет проходные сечения входов,
• соотношение горячей и холодной воды корректируется до возвращения температуры к заданному уровню.

Клапан работает автономно и непрерывно реагирует на изменения температуры и давления в пределах характеристик конкретной модели. При этом стабильность регулирования зависит от условий работы: например, производитель указывает допуски температуры для серий VTA320 и VTA520 при неизменном давлении горячей и холодной воды и заданном минимальном расходе.

Технические характеристики

Параметры VTA различаются между сериями и исполнениями. Поэтому значения для одной модели нельзя автоматически переносить на всё семейство. Ниже приведены примеры характеристик отдельных изделий:

• VTA321: диапазон настройки 20–43 C или 35–60 C, коэффициент пропускной способности Kvs 1,5–1,6 м3/ч, резьбовые соединения Rp 1⁄2′′ или Rp 3⁄4′′,
• VTA522: диапазоны 20–43 C, 45–65 C или 50–75 C, Kvs 3,2–3,5 м3/ч, соединения G 1′′ или G 11⁄4′′,
• VTA572: в зависимости от исполнения температурные диапазоны включают 10–30 C, 20–55 C и 30–70 C; для моделей с наружной резьбой G 1′′ указан Kvs 4,5 м3/ч,
• для серий VTA320 и VTA520 указаны класс давления PN 10 и рабочее давление до 1,0 МПа,
• максимальный перепад давления при смешивании для VTA320 и VTA520 составляет 0,3 МПа; для отдельных исполнений VTA370 он ограничен 0,1 МПа,
• максимальная температура рабочей среды для указанных серий составляет 95 C.

Kvs характеризует пропускную способность клапана при стандартном перепаде давления; при проектировании системы также учитывают расход, потери давления и характеристики трубопровода. Приведённые диапазоны и значения относятся к конкретным исполнениям, а не ко всем клапанам VTA.

Монтаж и эксплуатация

Перед установкой определяют назначение клапана, требуемую температуру смешанного потока, расход и тип соединений. На трубопроводе необходимо соблюдать маркировку входов горячей и холодной воды и выхода смешанного потока. Ошибка в подключении нарушает работу регулирования. При монтаже учитывают направление потока, доступ к регулировочным элементам и возможность обслуживания соединений. В некоторых исполнениях обратные клапаны входят в комплект; их наличие зависит от модели. Также важно, чтобы параметры давления и температуры в системе не превышали допустимые для выбранного изделия. Серии ESBE VTA имеют различные резьбовые и компрессионные присоединения, что позволяет интегрировать их в трубопроводы соответствующей конструкции. В процессе эксплуатации следует контролировать температуру на выходе и проверять соединения на герметичность. Загрязнения в воде могут ухудшать подвижность внутренних деталей, поэтому состояние системы и качество теплоносителя учитывают при обслуживании. Для восстановления работоспособности отдельных серий производитель предусматривает сменные комплекты, совместимость которых определяется моделью клапана.

Применение и практические особенности

Клапаны VTA используют там, где требуется автоматическое смешивание потоков без внешнего управления. В горячем водоснабжении они поддерживают заданную температуру подачи, а в отоплении и охлаждении отдельные исполнения обеспечивают регулирование температуры и защиту от её чрезмерного повышения. Выбор модели зависит не только от номинального диаметра подключения. Необходимо сопоставить требуемую температуру, расход, допустимый перепад давления и назначение клапана. Например, компактные варианты с меньшим Kvs рассчитаны на одни условия, а модели с большей пропускной способностью — на другие. Различие серий по точности регулирования и применению также требует сверки с техническими данными конкретного исполнения.

Таким образом, ESBE VTA — семейство автономных термостатических смесительных клапанов, предназначенных для поддержания температуры воды или теплоносителя. Встроенный термостатический механизм корректирует соотношение горячего и холодного потоков, а разнообразие серий и присоединений позволяет применять клапаны в системах горячего водоснабжения, отопления и охлаждения. Для корректной работы важно учитывать характеристики конкретной модели, схему подключения и параметры системы. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят изделия для инженерных и производственных систем, включая оборудование для регулирования потоков. Клапаны ESBE VTA могут использоваться как компоненты систем, где требуется стабильное смешивание воды и контроль её температуры.
