Устройство защитного отключения DEKraft 63А 30мА: технические характеристики и особенности конструкции
Устройство защитного отключения (УЗО) DEKraft на 63 А с уставкой дифференциального тока 30 мА отключает цепь при обнаружении утечки. Оно помогает снизить риск поражения электрическим током и возгорания из-за повреждения изоляции. В отличие от автоматического выключателя, УЗО не защищает от перегрузки и короткого замыкания, поэтому его устанавливают совместно с автоматом или предохранителем.
Основные характеристики
УЗО контролирует разницу между токами, проходящими по фазному и нейтральному проводникам. При исправной изоляции их значения близки. Если часть тока начинает уходить на корпус оборудования, защитный проводник или землю, баланс нарушается. Когда дифференциальный ток достигает уровня срабатывания, аппарат размыкает цепь. Основные параметры рассматриваемого исполнения:
- номинальный ток — 63 А; это допустимая длительная нагрузка через контакты УЗО, а не ток срабатывания при перегрузке,
- номинальный отключающий дифференциальный ток — 30 мА; этот порог предназначен для дополнительной защиты людей от поражения током,
- число полюсов — 2; аппарат коммутирует фазный и нейтральный проводники однофазной цепи,
- тип дифференциальной защиты — AC; устройство реагирует на переменный синусоидальный ток утечки,
- тип модуля дифференциальной защиты — электромеханический,
- монтаж — на DIN-рейку шириной 35 мм; ширина устройства составляет два модуля по 18 мм,
- номинальное рабочее напряжение для двухполюсной модели — 230 В.
Тип AC важен при выборе устройства для конкретной нагрузки: он рассчитан на переменный синусоидальный ток утечки. Для оборудования, способного создавать пульсирующие токи утечки, в серии существует исполнение типа A. Эти разновидности нельзя считать взаимозаменяемыми без проверки характеристик подключаемой нагрузки и требований проекта.
Конструкция и принцип действия

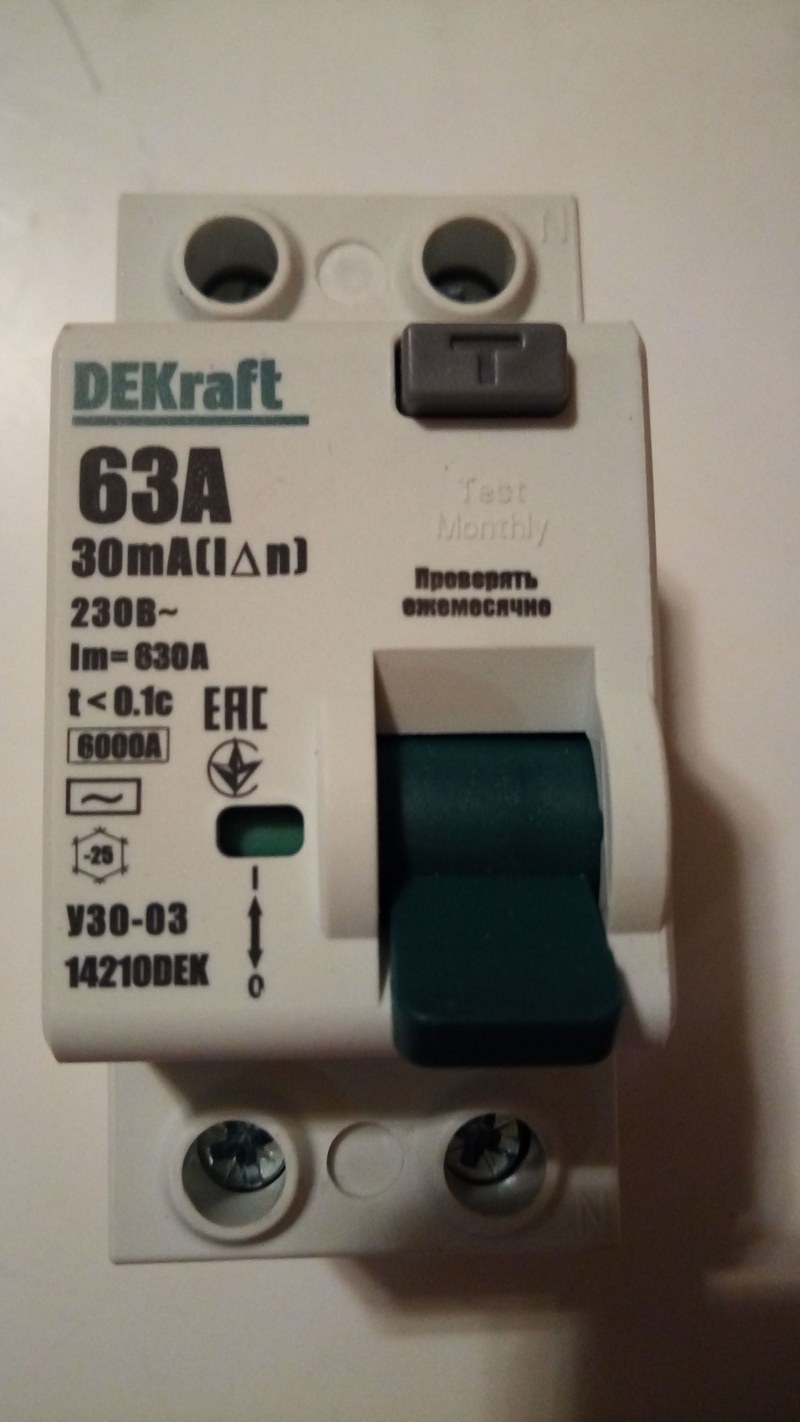

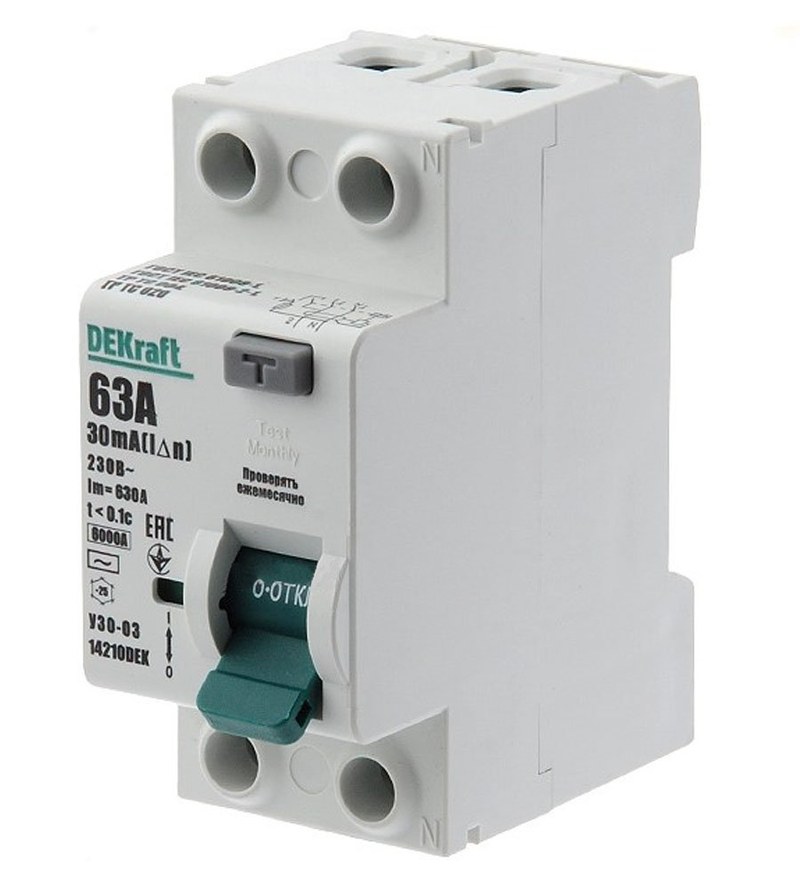

В корпусе УЗО находятся силовые контакты, механизм расцепления, дифференциальный трансформатор и цепь тестирования. На лицевой панели размещены рукоятка управления, кнопка «ТЕСТ» и индикатор положения контактов. При нормальной работе токи фазы и нейтрали проходят через измерительный трансформатор в противоположных направлениях и взаимно компенсируются. При утечке равенство нарушается. Возникающий в трансформаторе сигнал приводит в действие расцепитель, после чего механизм размыкает контакты. Кнопка «ТЕСТ» создаёт внутри аппарата искусственный дисбаланс токов. При исправном УЗО нажатие кнопки вызывает отключение. Такая проверка подтверждает срабатывание механизма, но не заменяет проверку цепи измерительным прибором и контроль состояния электропроводки.
Монтаж и эксплуатация
УЗО устанавливают в распределительном щите на DIN-рейку. Перед подключением необходимо проверить маркировку аппарата, схему на корпусе и соответствие модели параметрам сети. Все проводники защищаемой цепи, включая нейтральный, должны проходить через УЗО согласно схеме подключения. Защитный проводник PE через его измерительную цепь не проводят. Для нормальной работы важна согласованность УЗО с установленным автоматом. Сам аппарат не ограничивает ток перегрузки и не отключает короткое замыкание, поэтому автоматическая защита должна быть предусмотрена отдельно. Указанные для серии 6 кА относятся к условному току короткого замыкания при наличии соответствующей защиты, а не означают, что УЗО самостоятельно отключает такой ток. Во время эксплуатации следует периодически проверять аппарат кнопкой «ТЕСТ» с периодичностью, указанной в руководстве. Если УЗО отключается повторно, причину ищут в утечке на защищаемой линии или подключённом оборудовании; многократное включение без проверки неисправности не устраняет её. Электромонтаж выполняют при снятом напряжении, с соблюдением схемы производителя и требований к распределительным устройствам.
Применение в промышленных системах
Двухполюсную модель применяют в однофазных распределительных щитах для защиты отходящих линий и оборудования. Она может использоваться в производственных помещениях с однофазными потребителями, а также в административных и технических зонах предприятий. Номинал 63 А позволяет включать устройство в цепи с соответствующим расчётным током, если проводники и автоматическая защита подобраны согласованно. Для трёхфазной сети следует рассматривать четырёхполюсное исполнение с подходящими номинальным напряжением и схемой подключения. Например, у модели 14236DEK — четыре полюса, 63 А, 30 мА и тип AC.
Таким образом, УЗО DEKraft УЗО-03 14210DEK — двухполюсный электромеханический аппарат на 63 А с уставкой дифференциального тока 30 мА. Он обнаруживает утечку в однофазной цепи и отключает питание, но для защиты от перегрузки и короткого замыкания требует установки отдельного автоматического выключателя или предохранителя. При эксплуатации важно учитывать тип защиты AC, параметры нагрузки и правильность подключения нейтрального проводника. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят электротехнические аппараты и компоненты для производственных систем. УЗО DEKraft может использоваться как часть комплекса распределительного и защитного оборудования предприятия.
