Измерительная клемма Degson — надежное решение для электрических измерительных цепей
Измерительная клемма Degson предназначена для соединения проводников измерительных цепей и подключения приборов контроля к промышленному оборудованию. Она помогает организовать доступ к сигналам тока и напряжения в шкафах автоматики, распределительных устройствах и системах учета. Конкретные возможности зависят от исполнения: под общим названием выпускаются клеммы разных конструкций и с разными способами подключения.
Конструкция

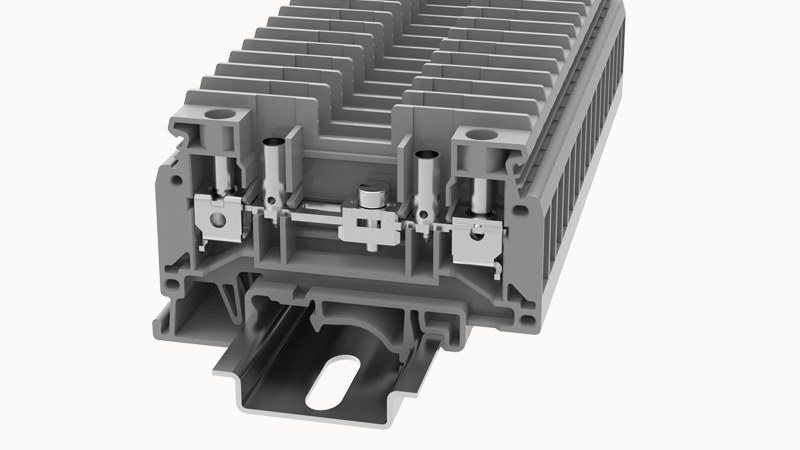

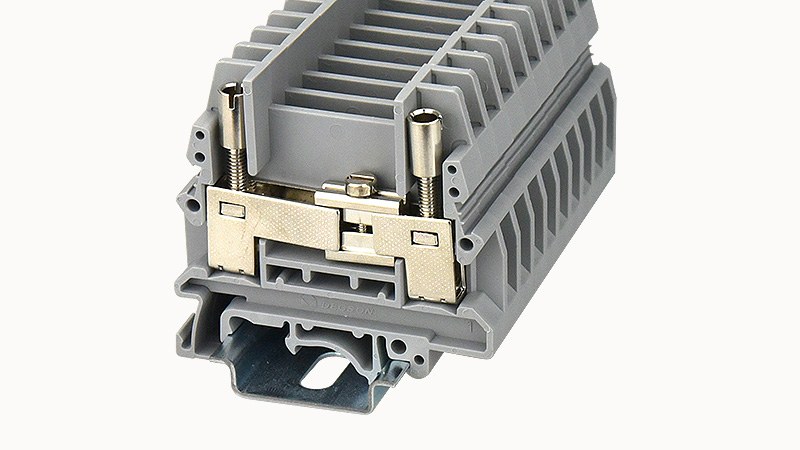

Измерительная клемма обычно состоит из изолирующего корпуса и токоведущих контактных элементов. В зависимости от исполнения провод подключается винтовым зажимом, пружинным механизмом или другим предусмотренным конструкцией способом. Некоторые модели объединяют несколько полюсов в одном корпусе, что упрощает размещение измерительных цепей на DIN-рейке. Функциональные части клеммы могут включать:
- изоляционный корпус, отделяющий токоведущие части от монтажной панели и соседних соединений,
- контактные элементы для передачи электрического сигнала между проводниками,
- зажимной механизм, фиксирующий провод и поддерживающий электрический контакт,
- размыкающий контакт или испытательное гнездо, если они предусмотрены исполнением,
- перемычку для объединения цепей или выполнения предусмотренного схемой переключения,
- маркировочную площадку для обозначения назначения цепи.
Состав элементов и порядок их расположения различаются у разных артикулов. Поэтому при монтаже нельзя ориентироваться только на внешний вид изделия: необходимо проверить маркировку, схему и допустимые параметры конкретной клеммы.
Технические характеристики
Точные числовые параметры измерительной клеммы Degson определяются ее артикулом. Без обозначения модели нельзя достоверно указать номинальное напряжение и ток, сечение подключаемого проводника, шаг клемм, размеры, тип контактов и допустимые условия эксплуатации. При проверке технической документации для выбранного исполнения учитывают:
- номинальные напряжение и ток, соответствующие параметрам измерительной цепи,
- диапазон сечений проводников и тип жилы, допустимые для зажима,
- способ подключения и требования к подготовке конца провода,
- число полюсов и расположение соединений,
- наличие размыкающих элементов, испытательных гнезд и перемычек,
- способ монтажа, включая совместимость с монтажной рейкой, если она предусмотрена,
- температурный диапазон и электрическую прочность изоляции.
Эти значения важны для надежности контакта и безопасной работы схемы. Подключение проводника за пределами допустимого диапазона сечений либо эксплуатация клеммы выше ее номинальных параметров могут вызвать нагрев, ослабление контакта или повреждение изоляции.
Принцип работы
Клемма передает электрический сигнал между подключенными проводниками через металлические контактные элементы. В штатном режиме зажим удерживает провод, а контактная часть обеспечивает непрерывность цепи. Если модель оснащена размыкающим или испытательным механизмом, оператор может выполнить проверку в предусмотренном конструкцией режиме. Последовательность работы измерительного узла определяется электрической схемой: сигнал поступает от первичной цепи через измерительный трансформатор или преобразователь, проходит по вторичной проводке и через клемму передается на прибор контроля. Сама клемма сигнал не измеряет и не преобразует; она обеспечивает соединение и, в соответствующем исполнении, возможность испытательного переключения.
Монтаж и эксплуатация
Клемму устанавливают в электрическом шкафу или на панели в соответствии с документацией изделия. До подключения проверяют обозначение модели, схему цепи, допустимый тип проводника и состояние контактных элементов. При сборке провод вводят в зажим на требуемую глубину и фиксируют способом, предусмотренным конструкцией. Момент затяжки, длину снятия изоляции и необходимость наконечника определяют по инструкции именно к выбранному артикулу. При эксплуатации контролируют надежность фиксации проводов, отсутствие повреждений корпуса и соответствие маркировки фактической схеме. В измерительных цепях трансформаторов тока работы проводят с учетом того, предусмотрено ли в клемме безопасное закорачивание вторичной обмотки. Нельзя считать такое свойство имеющимся без подтверждения документацией.
Таким образом, измерительная клемма Degson служит соединительным узлом для токовых и напряженческих цепей промышленного оборудования. Ее конструкция может обеспечивать обычное подключение проводников либо дополнительные возможности для испытаний и переключения. Поскольку технические параметры различаются по моделям, применимость клеммы определяют по маркировке и документации конкретного артикула. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены электротехнические компоненты для применения в системах автоматизации, контроля и распределения. Поставка измерительных клемм Degson позволяет комплектовать промышленные установки и электротехнические шкафы необходимыми соединительными изделиями.
