Реле давления DUNGS LGW 1.5: функциональные возможности и особенности эксплуатации

DUNGS LGW 1.5 — дифференциальное реле давления, предназначенное для контроля небольших перепадов давления воздуха и других допустимых для конкретного исполнения неагрессивных газов. Прибор отслеживает разность давлений в двух точках системы и переключает электрические контакты, когда она достигает заданного значения. Такой контроль помогает обнаруживать снижение давления, недостаточный расход воздуха или нарушение работы вентиляционного тракта.

Контролируемые параметры

Реле не измеряет давление с индикацией значения. Оно выполняет функцию порогового устройства: сравнивает давления на входах и передаёт системе управления сигнал о достижении или потере заданного перепада. Это позволяет включать блокировку, выдавать сигнал тревоги или разрешать следующий этап технологического цикла. В зависимости от схемы подключения к точкам отбора давления прибор может контролировать:

• давление относительно окружающей среды через один подключённый вход,
• разность давлений до и после фильтра или другого сопротивления,
• наличие перепада, подтверждающего движение воздуха в канале или работу вентилятора.

Уставка выбирается в пределах, предусмотренных конкретным исполнением. Указанный диапазон 0,4–1,5 мбар соответствует малым перепадам: 1 мбар равен 100 Па. Поэтому такое реле подходит для контроля слабого воздушного напора, но не заменяет датчик для высоких давлений и не предназначено для измерения расхода напрямую.

Конструкция и основные узлы

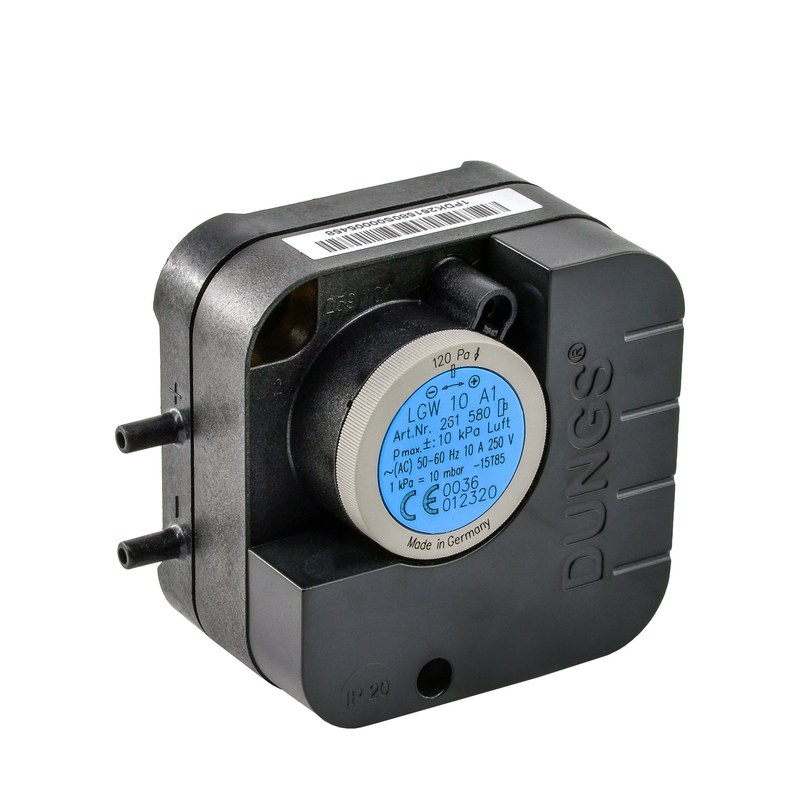

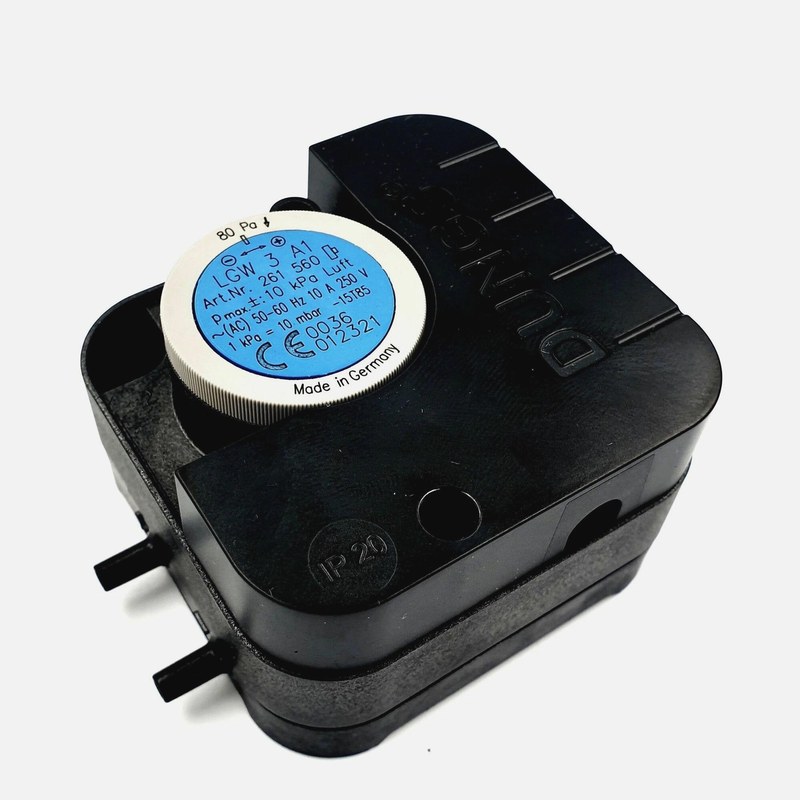

В корпусе реле размещены чувствительный элемент, механизм переключения и электрические контакты. Давление подводится к штуцерам, соединённым с контролируемыми участками системы. Разность воздействует на мембрану, а та передаёт усилие механизму контактной группы. Основные элементы устройства выполняют следующие функции:

• корпус защищает внутренние компоненты и содержит присоединительные элементы,
• мембрана воспринимает разность давлений и преобразует её в механическое перемещение,
• пружинный механизм задаёт порог срабатывания,
• контактная группа передаёт сигнал внешней цепи управления,
• регулировочный узел позволяет установить требуемую точку переключения в пределах рабочего диапазона,
• штуцеры служат для присоединения импульсных трубок к точкам отбора давления.

Реле относится к дискретным приборам. Контакты меняют состояние при достижении порога, но не формируют непрерывный электрический сигнал, пропорциональный давлению. Поэтому для регистрации текущего значения перепада используют измерительный преобразователь или манометр.

Принцип работы и настройка

Работа LGW 1.5 основана на равновесии силы, создаваемой перепадом давления на мембране, и усилия пружины. Пока перепад ниже установленного порога, контакты сохраняют исходное состояние. Когда воздействие на мембрану достигает заданного уровня, механизм переключает контактную группу. При уменьшении перепада контакты возвращаются в исходное положение с учётом характеристик конкретной модификации. Последовательность контроля обычно выглядит так:

• система подаёт давление к одному или двум штуцерам реле,
• мембрана реагирует на разность давлений,
• механизм сравнивает её с установленной уставкой,
• при достижении порога изменяется состояние электрических контактов,
• контроллер использует сигнал для разрешения работы, блокировки или формирования аварийного сообщения.

Уставку устанавливают с учётом нормального режима системы и минимального перепада, необходимого для подтверждения её работы. Значение проверяют при пусконаладке по фактическому давлению. Слишком низкая уставка может не выявить недостаточный поток, а чрезмерно высокая — вызывать ложные отключения. Способ регулировки и допустимую процедуру настройки определяют по маркировке и документации конкретного исполнения.

Технические характеристики

Ключевой параметр LGW 1.5 — низкий диапазон срабатывания, позволяющий контролировать небольшие перепады в воздушных системах. Точные электрические и эксплуатационные пределы нельзя переносить с одной модификации на другую: они зависят от исполнения реле и должны сверяться с его паспортом. Для типового исполнения учитывают следующие параметры:

• тип устройства — дифференциальное реле давления,
• контролируемая среда — воздух и другие среды, разрешённые для конкретного исполнения,
• ориентировочный диапазон уставки — 0,4–1,5 мбар, или 40–150 Па,
• способ выдачи сигнала — переключение электрических контактов,
• измеряемая величина — разность давлений на подключённых входах,
• характер выходного сигнала — дискретное состояние контактов.

Диапазон уставки не следует принимать за допустимое давление в трубопроводе или максимальную нагрузку на мембрану. Предельное рабочее давление, электрические параметры контактов, степень защиты и температурные ограничения зависят от исполнения. До подключения к автоматике их сверяют по маркировке и техническим данным прибора.

Монтаж и эксплуатация

Точность срабатывания зависит от правильного подключения импульсных трубок и отсутствия утечек. При контроле перепада между двумя точками трубку от участка с более высоким давлением подключают к соответствующему входу, а трубку с более низким давлением — к другому. Для контроля давления относительно атмосферы используют конфигурацию, предусмотренную схемой конкретного реле. При установке учитывают несколько условий:

• трубки прокладывают без перегибов и участков, где может скапливаться конденсат,
• штуцеры подключают к точкам, соответствующим требуемой логике контроля,
• корпус закрепляют в положении, допустимом для данной модификации,
• электрические контакты подключают с учётом схемы управления и их паспортной нагрузки,
• уставку проверяют при реальных режимах работы оборудования,
• после монтажа контролируют переключение контактов при изменении перепада давления.

Реле не должно контактировать со средами, несовместимыми с материалами его чувствительного элемента и корпуса. При эксплуатации также учитывают вибрацию, загрязнение импульсных линий и изменение сопротивления фильтра. Засорённая трубка способна задержать или исказить передачу давления, из-за чего сигнал перестанет соответствовать фактическому состоянию системы.

Применение и практические особенности

DUNGS LGW 1.5 используют там, где автоматике нужен простой сигнал о достижении небольшого перепада. В вентиляционной системе он может подтверждать наличие давления, создаваемого вентилятором. В отопительной установке реле может участвовать в контроле воздушного тракта горелки. При установке на фильтре оно помогает определить рост перепада, связанный с загрязнением, если выбранная схема управления предусматривает такую сигнализацию. К практическим особенностям прибора относятся компактная пороговая функция и отсутствие необходимости в непрерывной передаче измеренного значения. Вместе с тем реле не определяет причину изменения давления и не заменяет проверку вентилятора, фильтра, каналов или автоматики. Надёжность контроля зависит от корректно выбранной уставки, правильного подключения и соответствия среды допустимым условиям эксплуатации.

Таким образом, DUNGS LGW 1.5 предназначено для дискретного контроля небольших перепадов давления в системах с воздухом и другими разрешёнными средами. Мембранный чувствительный элемент преобразует разность давлений в переключение контактов, а диапазон уставки типового исполнения составляет около 0,4–1,5 мбар. При применении прибора учитывают параметры конкретной модификации, схему подключения и условия монтажа. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлены приборы контроля и автоматики для промышленных систем, включая оборудование DUNGS. «Олниса» работает как поставщик промышленного оборудования для производственных и инженерных объектов.
