Автоматический выключатель DEKraft C40: надежная защита электрических сетей

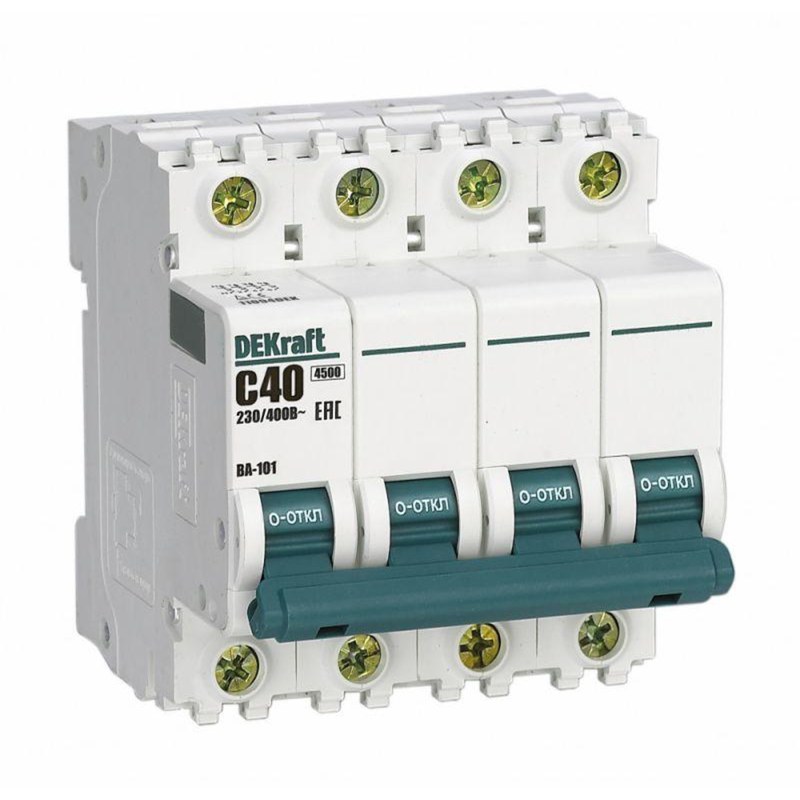

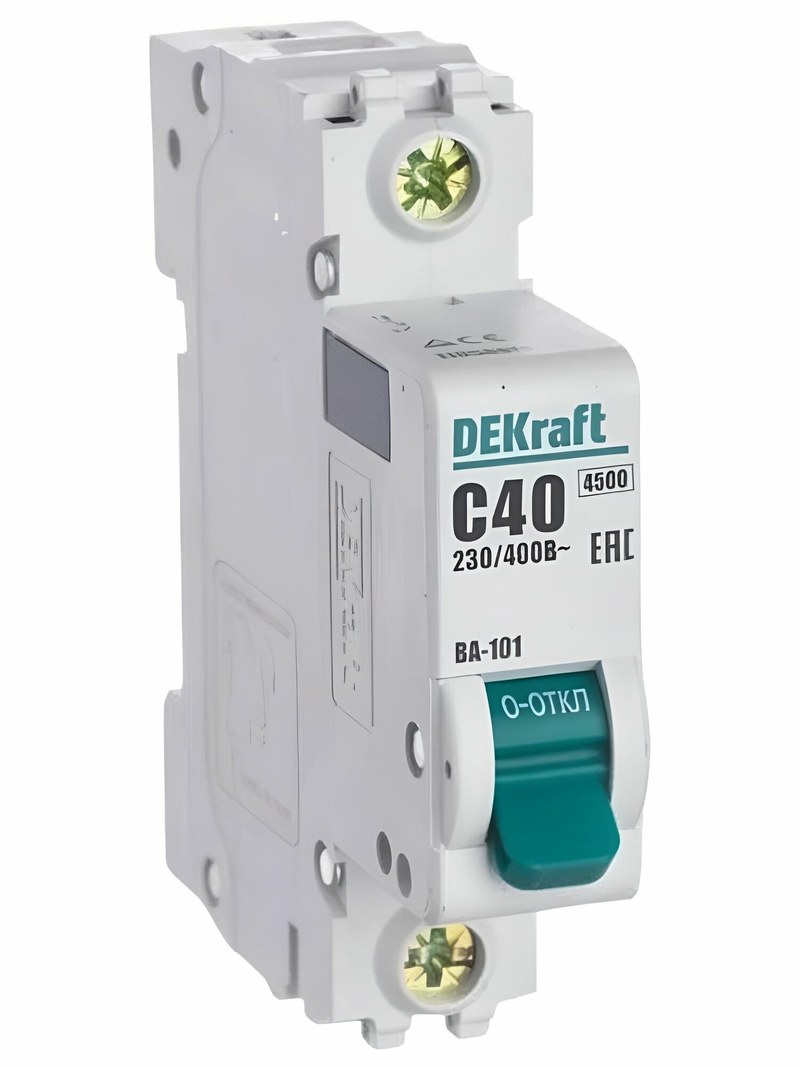

DEKraft C40 — обозначение модульного автоматического выключателя с номинальным током 40 А и характеристикой срабатывания C. Такое устройство автоматически отключает защищаемую электрическую цепь при перегрузке или коротком замыкании. Оно также может использоваться для нечастого ручного включения и отключения линии. В линейке DEKraft параметры зависят от серии и исполнения. Например, ВА-101 выпускается с разным числом полюсов; для моделей на 40 А указаны характеристика C и отключающая способность 4,5 кА. Поэтому при описании DEKraft C40 важно учитывать не только ток и характеристику, но и конкретную маркировку модели.
Технические характеристики
Автомат C40 защищает кабель и подключённое оборудование от сверхтоков. Номинал 40 А задаёт допустимый рабочий ток в предусмотренных условиях, а характеристика C определяет диапазон быстрого электромагнитного срабатывания. Автомат не заменяет устройство защитного отключения: он реагирует на перегрузку и короткое замыкание, но сам по себе не предназначен для защиты от токов утечки. Для DEKraft ВА-101 с номиналом 40 А приводятся следующие характеристики:
- Номинальный ток — 40 А,
- характеристика отключения — C,
- номинальная отключающая способность — 4,5 кА,
- частота сети — 50/60 Гц,
- рабочее напряжение — 230 В для однополюсного исполнения; для многополюсных моделей — до 400 В,
- сечение подключаемого проводника — 1–25 мм2,
- степень защиты корпуса — IP20,
- механическая износостойкость — не менее 15 000 циклов включения и отключения,
- коммутационная износостойкость — не менее 6 000 циклов.
Характеристика C означает, что электромагнитный расцепитель действует при токе примерно в 5–10 раз выше номинального. Для модели на 40 А этот диапазон составляет около 200–400 А. При выборе защиты это значение сопоставляют с ожидаемыми пусковыми токами оборудования и параметрами электросети. Отключающая способность 4,5 кА обозначает предельный ток короткого замыкания, который аппарат способен отключить в установленных условиях.
Конструкция и принцип работы
Внутри модульного выключателя находятся контактная система, механизм управления, тепловой и электромагнитный расцепители, а также дугогасительная камера. Детали размещены в корпусе из негорючего пластика. У серии ВА-101 прочность корпуса повышают монолитные заклёпки; боковые каналы способствуют отводу тепла, а сплошная лицевая панель закрывает внутренние части аппарата. Для ряда исполнений предусмотрена установка дополнительных аксессуаров. Защита от длительной перегрузки работает за счёт нагрева биметаллической пластины. При превышении допустимого тока пластина изгибается и приводит в действие механизм свободного расцепления. Контакты размыкаются, прекращая подачу питания на линию. При коротком замыкании срабатывает электромагнитный расцепитель. Ток вызывает перемещение сердечника, который запускает механизм отключения. Возникающая при размыкании контактов электрическая дуга попадает в дугогасительную камеру, где дробится и гасится.
Монтаж и эксплуатационные условия
ВА-101 монтируется на DIN-рейку шириной 35 мм. Руководство допускает вертикальное и горизонтальное рабочее положение, а подачу питания и подключение нагрузки — сверху или снизу. Для соединений применяют медные проводники или медные шины; указанное сечение проводника составляет 1–25 мм2. Для серии задан момент затяжки зажимных винтов 2,5 Н·м. Монтаж выполняют на обесточенной линии, а работы с электрооборудованием поручают квалифицированному персоналу. Рабочий ток автомата зависит от температуры и компоновки щита. В руководстве номинал приведён для температуры +30 C; при изменении температуры на каждые 10 C требуется учитывать поправку примерно 5 %. Плотная установка нескольких аппаратов также может потребовать снижения расчётной нагрузки из-за взаимного нагрева. Для серии указаны условия окружающей среды от −40 до +60 C, однако при выборе и монтаже следует учитывать требования к месту установки и документацию конкретного исполнения.
Таким образом, автоматический выключатель DEKraft C40 объединяет защиту от перегрузки и короткого замыкания с возможностью ручного коммутационного управления. Для распространённого исполнения ВА-101 характерны ток 40 А, кривая C, отключающая способность 4,5 кА и модульный монтаж на DIN-рейку. Для корректного применения учитывают число полюсов, параметры сети, кабеля и нагрузки. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В её ассортименте представлены электротехнические аппараты и другие позиции для комплектации промышленных объектов. Поставки оборудования DEKraft позволяют включать такие устройства в состав распределительных систем предприятий и инженерной инфраструктуры.
