Автоматический выключатель DEKraft D20 — надежная защита электрических сетей

Обозначением DEKraft D20 обычно называют автоматический выключатель на 20 А с характеристикой срабатывания D. В реферате рассматривается однополюсная модель ВА-101 с отключающей способностью 4,5 кА и артикулом 11103DEK. У устройств на 20 А с характеристикой D может различаться число полюсов, поэтому при описании конкретного исполнения важно учитывать полную маркировку. Выключатель устанавливают в распределительных щитах для защиты электрических цепей от перегрузок и коротких замыканий. Его характеристика D позволяет выдерживать повышенный пусковой ток, который возникает у некоторых электродвигателей и других нагрузок с выраженным пусковым импульсом.

Технические параметры

В цепи автомат выполняет две задачи: проводит рабочий ток и отключает питание, если ток становится опасным для проводки или оборудования. Отключающая способность 4,5 кА указывает на предельный ожидаемый ток короткого замыкания, который аппарат способен отключить в предусмотренных условиях. Основные параметры однополюсной модели ВА-101 D20:

• номинальный ток — 20 А,
• номинальное напряжение однополюсного исполнения — 230 В переменного тока,
• частота сети — 50/60 Гц для серии ВА-101,
• времятоковая характеристика — D,
• диапазон мгновенного электромагнитного срабатывания — ориентировочно 10–20 номинальных токов, то есть 200–400 А,
• номинальная отключающая способность — 4,5 кА,
• артикул — 11103DEK.

Характеристика D определяет диапазон мгновенного срабатывания при резком скачке тока. Она помогает избежать отключения в момент пуска нагрузки с высоким броском тока, но не означает, что автомат подходит для любого двигателя: номинал и тип защиты согласуют с кабелем, пусковым режимом и ожидаемым током короткого замыкания.

Конструкция и принцип работы

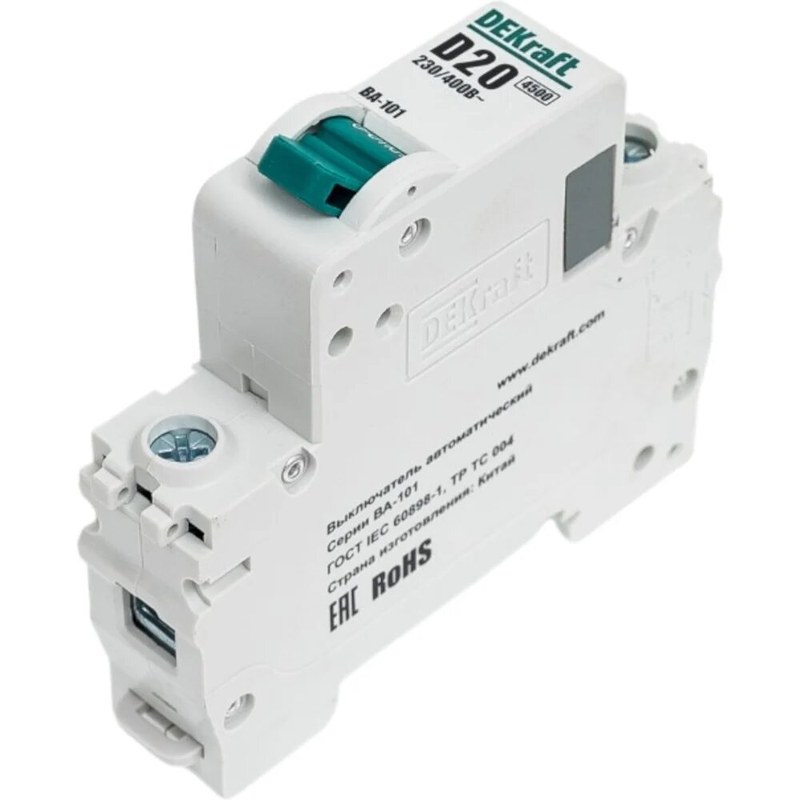

Внутри модульного корпуса находятся токоведущие контакты, тепловой и электромагнитный расцепители, механизм свободного расцепления и дугогасительная камера. Корпус предназначен для установки в щит, а управляющий рычаг позволяет вручную включать и отключать линию. На лицевой панели предусмотрен индикатор положения контактов. При длительной перегрузке нагревается биметаллический элемент теплового расцепителя. Его деформация запускает механизм отключения. При коротком замыкании ток резко возрастает, электромагнитный расцепитель воздействует на механизм практически сразу. Возникающая при размыкании дуга гасится внутри камеры, что снижает воздействие на контакты и корпус. Последовательность работы аппарата включает следующие процессы:

• в нормальном режиме контакты замкнуты, а ток проходит через защищаемую линию,
• при длительной перегрузке срабатывает тепловой расцепитель,
• при токе короткого замыкания срабатывает электромагнитный расцепитель,
• механизм размыкает контакты и гасит электрическую дугу,
• после устранения причины отключения выключатель можно повторно включить вручную.

Монтаж и эксплуатация

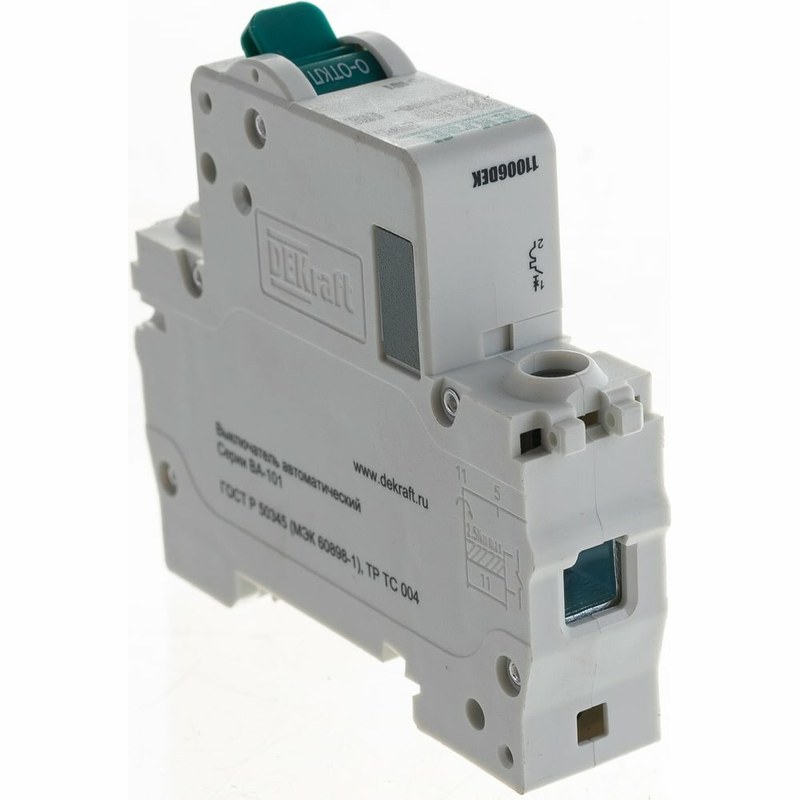

Исполнение 1P предназначено для разрыва одной фазной линии. Автомат устанавливают в распределительном щите на DIN-рейку и подключают с учётом маркировки и схемы, нанесённых на корпус. Для серии ВА-101 производитель указывает сплошную лицевую панель, пять монолитных заклёпок корпуса и боковые каналы охлаждения. Предусмотрена установка совместимых дополнительных аксессуаров слева от аппарата. Перед вводом линии в эксплуатацию учитывают следующие условия:

• номинал выключателя должен соответствовать допустимому току проводников,
• ожидаемый ток короткого замыкания в точке установки не должен превышать отключающую способность аппарата,
• сечение проводов и момент затяжки клемм принимают по паспорту конкретного исполнения,
• после монтажа проверяют надёжность соединений и корректность работы всей цепи,
• после отключения выявляют причину срабатывания; повторное включение без проверки может привести к перегреву или повреждению оборудования.

Автомат D20 защищает линию от сверхтока, но не заменяет устройство защитного отключения и не обеспечивает защиту от импульсных перенапряжений. Для таких задач в распределительной системе предусматривают отдельные аппараты.

Применение

Характеристика D востребована там, где кратковременно возникают значительные пусковые токи. В зависимости от расчёта цепи автомат на 20 А может применяться для защиты отдельных линий с электродвигателями, трансформаторами или другим оборудованием с высоким пусковым броском. Окончательную пригодность определяют по характеристикам нагрузки и проводки, а не только по буквенному обозначению автомата. Однополюсное исполнение используют в однофазных распределительных цепях. Для многополюсных линий выпускаются другие варианты с тем же номиналом и характеристикой; их конструкция и каталожные номера отличаются.
