Автоматический выключатель DEKraft C80: надежная защита электрических сетей

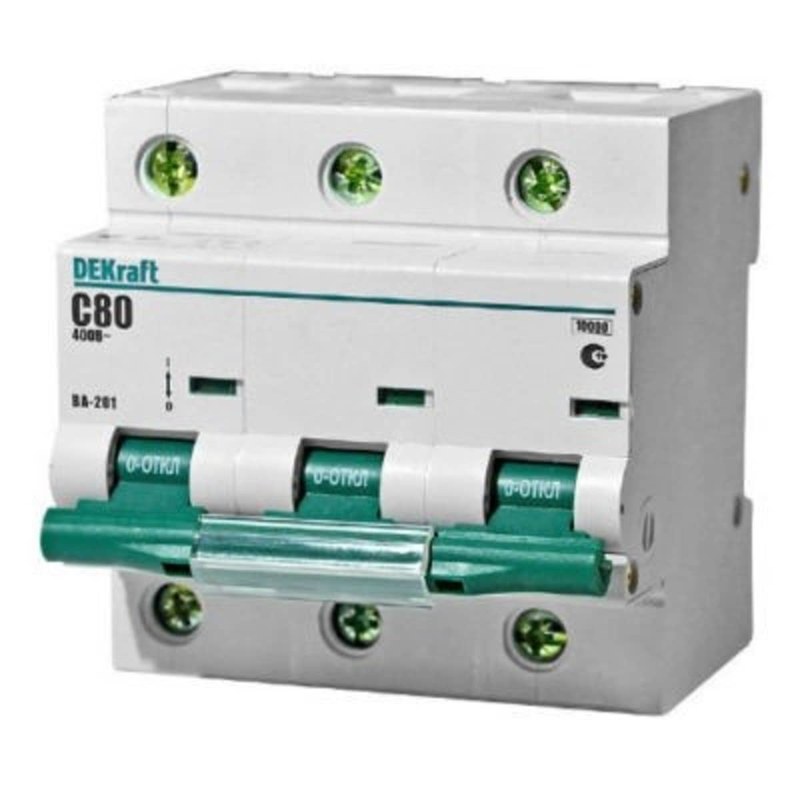

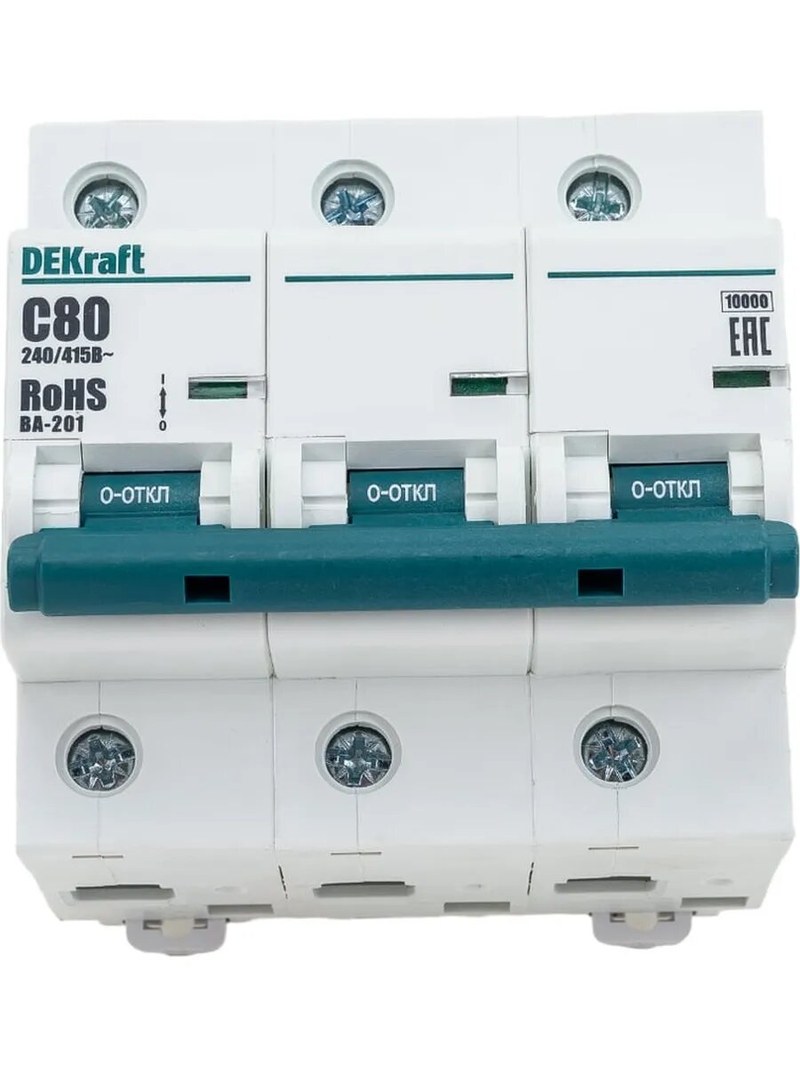

DEKraft C80 является автоматическим выключателем с номинальным током 80 А и характеристикой срабатывания C. В линейке DEKraft такой аппарат представлен, в частности, серией ВА-201. Выпускаются исполнения с разным числом полюсов, поэтому обозначение C80 само по себе не определяет артикул или схему подключения.
Технические параметры
DEKraft C80 контролирует ток в цепи и автоматически отключает её при аварийном режиме. Номинал 80 А задаёт ток, на который рассчитан аппарат при установленных условиях эксплуатации. Он не означает, что линия с любым кабелем может безопасно работать при таком токе: допустимая нагрузка зависит также от сечения проводников, способа их прокладки, температуры и характеристик подключённого оборудования. Основные параметры исполнения ВА-201 C80:
- Номинальный ток — 80 А,
- характеристика срабатывания — C,
- номинальная отключающая способность — 10 кА,
- ширина корпуса — 27 мм,
- число полюсов зависит от исполнения: в каталоге представлены, в частности, варианты 1P и 3P.
Отключающая способность 10 кА показывает предельный ток короткого замыкания, который аппарат способен отключить при заданных условиях. Этот показатель сопоставляют с ожидаемым током КЗ в точке установки. Если расчётный ток выше, выключатель не обеспечивает требуемый уровень защиты. Буква C обозначает характеристику электромагнитного расцепителя. Для типовой характеристики C зона мгновенного отключения находится примерно в диапазоне от 5 до 10 номинальных токов. Для выключателя на 80 А это соответствует ориентировочному диапазону 400–800 А. Точное время отключения определяется фактическим током и времятоковой характеристикой аппарата.
Конструкция и принцип действия
Корпус выключателя объединяет контактную систему, механизм управления и два расцепителя. Тепловой расцепитель реагирует на продолжительную перегрузку, а электромагнитный — на резкое увеличение тока при коротком замыкании. Благодаря сочетанию этих механизмов аппарат защищает цепь от двух разных видов сверхтока. При длительном превышении номинального тока нагревается биметаллическая пластина теплового расцепителя. Она изгибается и приводит в действие механизм отключения. При коротком замыкании сильный ток создаёт достаточное магнитное усилие в электромагнитном расцепителе, который быстро освобождает механизм. После срабатывания контакты размыкаются, а дугогасительная система помогает погасить электрическую дугу. В конструкции ВА-201 предусмотрены элементы, упрощающие эксплуатацию и монтаж:
- монолитная лицевая панель,
- окошко-индикатор состояния аппарата, независимое от положения рукоятки,
- двухпозиционная защёлка для крепления,
- корпус шириной 27 мм.
Эти особенности указаны для изделий серии ВА-201 на официальных страницах DEKraft.
Монтаж и эксплуатация
Выключатель устанавливают в электрическом щите на DIN-рейку. При подключении необходимо соблюдать схему, учитывать маркировку клемм и обеспечивать надёжный контакт проводников. Аппарат выбирают с учётом сечения кабеля, расчётной нагрузки, ожидаемого тока короткого замыкания и требуемой селективности с вышестоящими защитными устройствами. Для корректной работы важно учитывать следующие условия:
- номинал 80 А должен соответствовать допустимому длительному току защищаемой линии,
- характеристика C должна подходить нагрузке с её пусковыми токами,
- отключающая способность должна быть не ниже ожидаемого тока короткого замыкания в месте монтажа,
- исполнение по числу полюсов должно соответствовать фазности и схеме сети,
- соединения должны быть затянуты с усилием, указанным в документации конкретного аппарата.
Автоматический выключатель не заменяет устройство защитного отключения: он реагирует на сверхток, но не предназначен для обнаружения токов утечки. Также аппарат не обеспечивает защиту от всех возможных нарушений электроснабжения, например от длительного понижения напряжения.
Области применения
DEKraft C80 используют в распределительных щитах объектов, где требуется защита линии с расчётным током до 80 А. Однополюсное исполнение применяют в однофазных цепях, а трёхполюсное — в трёхфазных. Конкретное место аппарата в схеме определяется проектом электроснабжения и параметрами подключённой нагрузки. Выключатель может применяться в системах питания производственных участков, распределительных линиях зданий и щитах управления. При этом его возможности определяются не только номиналом, но и током короткого замыкания, условиями прокладки кабелей, температурой внутри щита и совместной работой с другими аппаратами защиты.
Таким образом, DEKraft C80 — модульный автоматический выключатель на 80 А с характеристикой C. В исполнениях серии ВА-201 он рассчитан на отключающую способность 10 кА; варианты различаются числом полюсов и артикулом. Аппарат сочетает тепловую защиту от перегрузки с электромагнитным отключением при коротком замыкании, поэтому применяется в распределительных сетях при соответствии параметров выключателя расчётным условиям линии. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В ассортименте компании представлены электротехнические изделия и оборудование для промышленных систем. «Олниса» осуществляет поставки продукции для предприятий и организаций.
