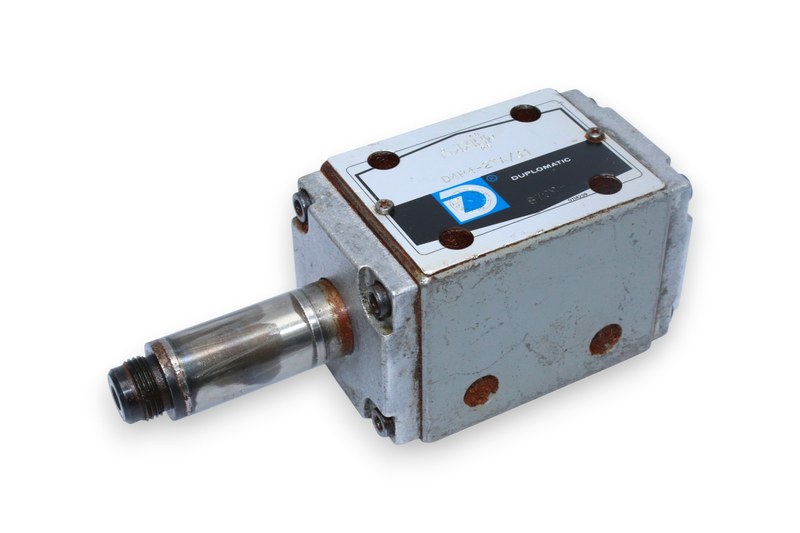

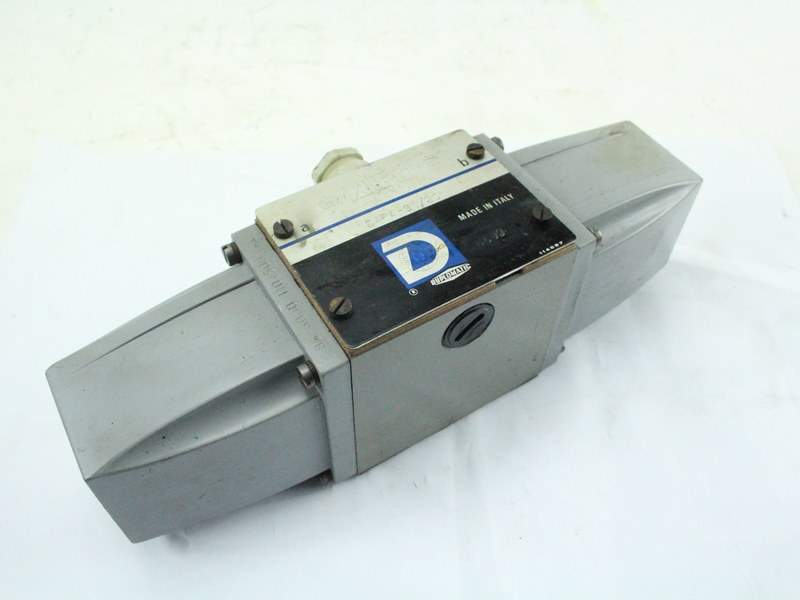

Гидравлический клапан Duplomatic D4P 2 TC для управления потоками рабочей жидкости

D4P — гидравлический распределитель, который изменяет направление потока масла в силовой системе. Он управляет движением исполнительных механизмов: например, направляет рабочую жидкость к одной из полостей гидроцилиндра или к гидромотору. Такие клапаны применяются в агрегатах с высоким расходом, где требуется переключать потоки при значительном давлении. Распределитель выполнен в виде пятикамерного золотникового клапана с гидравлическим управлением. В зависимости от исполнения он имеет две или три позиции. Перемещение золотника задают управляющие линии X и Y, а его конфигурация определяет, какие каналы соединяются в каждом положении.

Технические характеристики

Основная задача D4P — переключать рабочий поток между насосом, баком и исполнительным механизмом. Распределитель задаёт направление движения цилиндра или вращения гидромотора, а также положение покоя, предусмотренное схемой золотника. К основным параметрам серии относятся:

• номинальный типоразмер — NG16, монтажный интерфейс соответствует DIN 24340 A16, ISO 4401 и NFPA D07,
• максимальный расход — 300 л/мин, что позволяет использовать клапан в системах с производительными насосами,
• максимальное рабочее давление в основных и управляющих линиях — до 350 бар,
• минимальное давление пилотного управления — 5 бар; требуемое значение необходимо поддерживать во всех режимах работы,
• допустимая температура рабочей жидкости — от −25 до +70 C, температура окружающей среды — от −25 до +50 C,
• допустимый диапазон вязкости масла — 2,8–400 мм2/с, рекомендованный диапазон — 30–80 мм2/с,
• требуемая чистота жидкости — класс 18/16/13 по ISO 4406:1999,
• внутренние утечки при давлении 350 бар — до 200 мл/мин на один поток, в зависимости от типа золотника.

Предельные значения не следует рассматривать как рекомендуемый постоянный режим. При выборе рабочих параметров учитывают характеристики насоса, гидравлическую схему, тип золотника и допустимые потери давления в контуре.

Конструкция и устройство

Корпус распределителя содержит каналы, через которые масло поступает к рабочим полостям и отводится в бак. Клапан монтируется на гидравлическую плиту или коллектор с соответствующим интерфейсом. Такая компоновка помогает включать его в силовой блок без отдельных трубопроводов для каждого внутреннего соединения. Основные элементы клапана выполняют следующие функции:

• корпус образует каналы подвода и отвода рабочей жидкости,
• золотник перемещается внутри корпуса и переключает соединения между линиями P, T, A и B,
• управляющие торцевые полости X и Y принимают пилотный поток, смещающий золотник,
• пружинный узел возвращает золотник в предусмотренное схемой исходное положение, если такое исполнение предусмотрено кодом,
• монтажная поверхность обеспечивает соединение с плитой или коллектором,
• уплотнения ограничивают утечки между внутренними каналами и внешней средой.

Для серии предусмотрены варианты золотников и схем переключения. В трёхпозиционном исполнении центральное положение может достигаться пружинным возвратом; в двухпозиционном схема может предусматривать смещение пружиной или фиксацию. Конкретное поведение определяется полным кодом клапана, поэтому обозначение «2 TC» без расшифровки не позволяет достоверно установить схему центра и порядок возврата золотника.

Принцип работы и режимы переключения

Распределитель управляет потоком за счёт осевого перемещения золотника. Пилотное давление подаётся в одну из управляющих линий, создаёт усилие на торце золотника и переводит его в рабочую позицию. При смене управляющего воздействия меняется соединение каналов, а рабочая жидкость поступает к другой полости исполнительного механизма. Типовая последовательность работы включает следующие процессы:

• насос подаёт масло в линию P,
• управляющее давление поступает в линию X или Y,
• золотник смещается и открывает заданные проходные каналы,
• поток направляется из P к A или B, а обратный поток отводится через T,
• при снятии сигнала золотник возвращается или остаётся в достигнутом положении в зависимости от исполнения.

В нейтральной позиции распределитель может перекрывать рабочие каналы либо соединять их в соответствии с выбранным золотником. Поэтому схема центра влияет на удержание нагрузки, разгрузку насоса и поведение системы при остановке. Эти функции нельзя определять только по общему обозначению серии: требуется гидравлический символ конкретного исполнения.

Подключение и эксплуатация

D4P устанавливается на подготовленную монтажную поверхность с совпадающим интерфейсом. Перед монтажом проверяют обозначения портов, состояние уплотнений и чистоту каналов. Загрязнения, оставшиеся после обработки плиты или трубопроводов, способны вызвать заедание золотника и ускоренный износ сопряжённых поверхностей. При эксплуатации важно учитывать требования к пилотному давлению и рабочей жидкости. Давление управления должно оставаться не ниже минимального значения, необходимого для уверенного переключения. Масло должно соответствовать требованиям к вязкости и чистоте; пригодность конкретной жидкости проверяется по документации на клапан и систему. Максимальная допустимая температура жидкости составляет +70 C, но фактический режим должен также учитывать уплотнения и остальные компоненты гидросистемы. Перед вводом в работу систему очищают и заполняют фильтрованным маслом, затем проверяют направление потока, герметичность соединений и устойчивость переключения. Не допускается превышать предельные давление и расход. При нестабильной работе проверяют пилотную линию, загрязнение жидкости, соответствие золотника гидросхеме и возможное избыточное противодавление в сливном канале.

Области применения

Распределитель такого класса используют в гидравлических системах, где требуется направлять значительный поток между насосом и исполнительными механизмами. Типоразмер NG16 и расход до 300 л/мин позволяют применять его в тяжёлых промышленных контурах, если параметры установки укладываются в ограничения конкретной модификации. К типичным областям применения относятся:

• гидравлические приводы прессового и формовочного оборудования,
• станочные системы и производственные линии,
• подъёмные и транспортные механизмы,
• мобильные и стационарные силовые установки,
• гидравлические стенды и испытательные агрегаты.

Таким образом, D4P представляет собой высокопроизводительный гидравлический распределитель, который управляет направлением потока в силовых контурах. Его рабочие параметры включают типоразмер NG16, расход до 300 л/мин и давление до 350 бар. Для корректной эксплуатации требуется обеспечить пилотное давление, допустимую вязкость и чистоту масла, а также подобрать схему золотника под устройство гидросистемы. Точное обозначение «D4P 2 TC» и заявленная принадлежность к Duplomatic требуют проверки по маркировке изделия: доступные данные серии D4P относятся к каталогу Parker. «Олниса» поставляет промышленное оборудование для предприятий России и стран СНГ, включая компоненты гидравлических систем.
