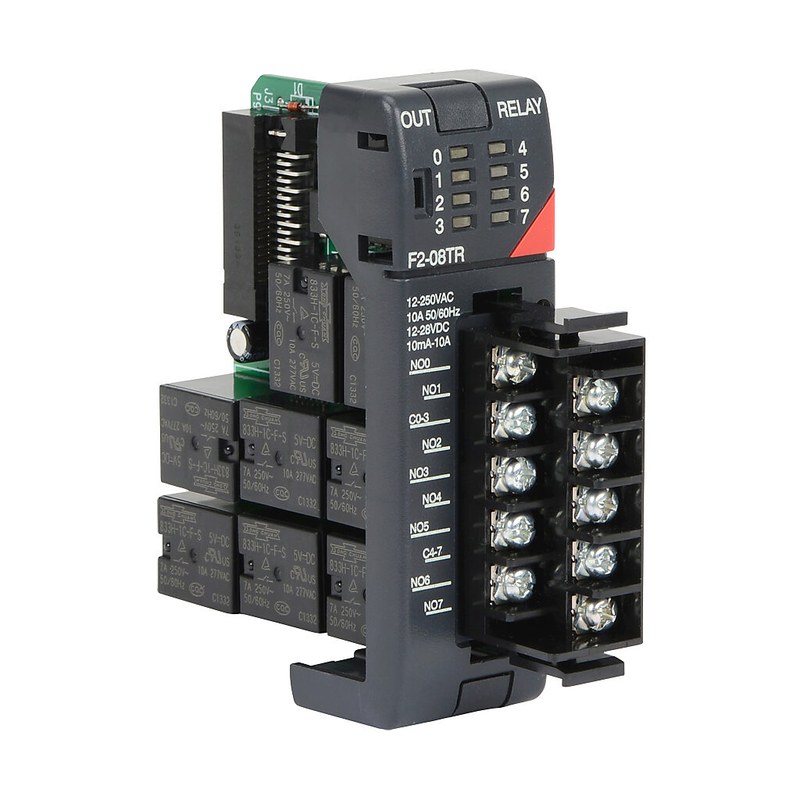

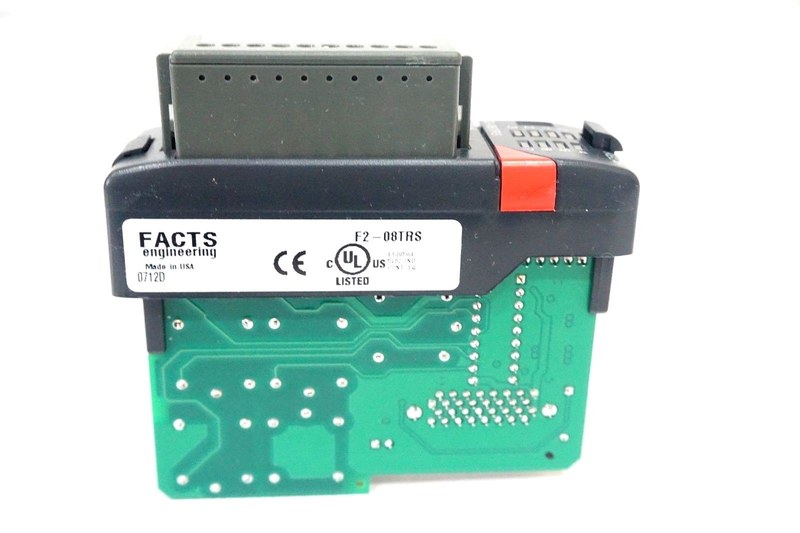

Дискретный модуль FACTS Engineering F2-08TR — управление восемью релейными выходами промышленного контроллера
Промышленный контроллер обрабатывает информацию от датчиков и формирует команды для исполнительных устройств. Однако цифровой сигнал процессора не может непосредственно коммутировать каждую внешнюю нагрузку. Для передачи управляющего воздействия используются специальные выходные модули. FACTS Engineering F2-08TR представляет собой восьмиканальный релейный модуль дискретного вывода для совместимых программируемых контроллеров. Он преобразует логические команды системы управления в замыкание или размыкание отдельных электрических контактов. Релейная архитектура позволяет коммутировать как переменное, так и постоянное напряжение в пределах предусмотренных паспортом ограничений.
Технические характеристики
Основные параметры модуля:
- производитель — FACTS Engineering,
- категория — модуль дискретного релейного вывода,
- модель — F2-08TR,
- количество выходов — 8,
- тип контактов — нормально разомкнутые SPST,
- количество общих групп — 2,
- число выходов на общую группу — 4,
- допустимое переменное напряжение — 12–250 В AC,
- допустимое постоянное напряжение — 12–28 В DC,
- максимальный ток резистивной нагрузки — до 10 А на точку с ограничениями,
- максимальный ток общей группы — 10 А,
- потребление от шины 5 В — до 670 мА,
- типичное время включения — 15 мс,
- типичное время отключения — 5 мс.
Конструкция и работа выходных цепей
Модуль содержит восемь электромеханических реле, объединенных в две группы по четыре выхода. Управляющие сигналы поступают через внутреннюю шину совместимого контроллера. Электроника модуля активирует соответствующую катушку, после чего подвижный контакт реле замыкает внешнюю цепь. Такой принцип позволяет отделять низковольтную электронную часть контроллера от коммутируемой нагрузки. Нормально разомкнутые контакты переходят в замкнутое состояние при соответствующей управляющей команде. После снятия сигнала реле возвращается в исходное положение. Важная особенность — два общих вывода. Четыре канала каждой группы используют общий потенциал, поэтому внешняя разводка должна учитывать эту электрическую организацию. Релейное переключение связано с механическим движением контактов. Поэтому модуль не предназначен для формирования высокочастотных импульсных сигналов, требующих быстрого электронного переключения. Устройство также имеет конечный коммутационный ресурс, зависящий от характера и мощности нагрузки.
Области применения
F2-08TR используется в системах дискретного управления:
- промышленные контроллеры,
- управление контакторами,
- световая сигнализация,
- коммутация вспомогательных цепей,
- технологические машины,
- насосная автоматика,
- конвейерные линии,
- управляющие шкафы,
- электромеханические блокировки,
- вспомогательные релейные системы.
Компания «Олниса» осуществляет поставки промышленной автоматики FACTS Engineering и компонентов систем управления. В ассортимент входят дискретные модули, электронные устройства управления и электротехническое оборудование для производственных установок. Модуль F2-08TR применяется в совместимых системах программируемого управления, где требуется коммутация нескольких внешних цепей. Компания «Олниса» поставляет компоненты промышленной автоматизации для предприятий различных отраслей.
Преимущества
Основные эксплуатационные достоинства:
- восемь независимо управляемых релейных каналов,
- возможность коммутации переменного и постоянного напряжения,
- разделение управляющих и внешних цепей,
- две электрические группы выходов,
- удобство построения дискретных схем,
- возможность управления различными исполнительными устройствами,
- интеграция в совместимую систему ПЛК,
- отсутствие необходимости в отдельном реле для каждого маломощного канала при соблюдении ограничений,
- простота логического управления.
Таким образом, FACTS Engineering F2-08TR представляет собой восьмиканальный модуль дискретного вывода с нормально разомкнутыми релейными контактами. Устройство предназначено для преобразования команд промышленного контроллера в коммутацию внешних электрических цепей. Компания «Олниса» поставляет модули FACTS Engineering для промышленной автоматизации. Устройства дискретного управления и электронные компоненты ПЛК входят в ассортимент продукции компании.
