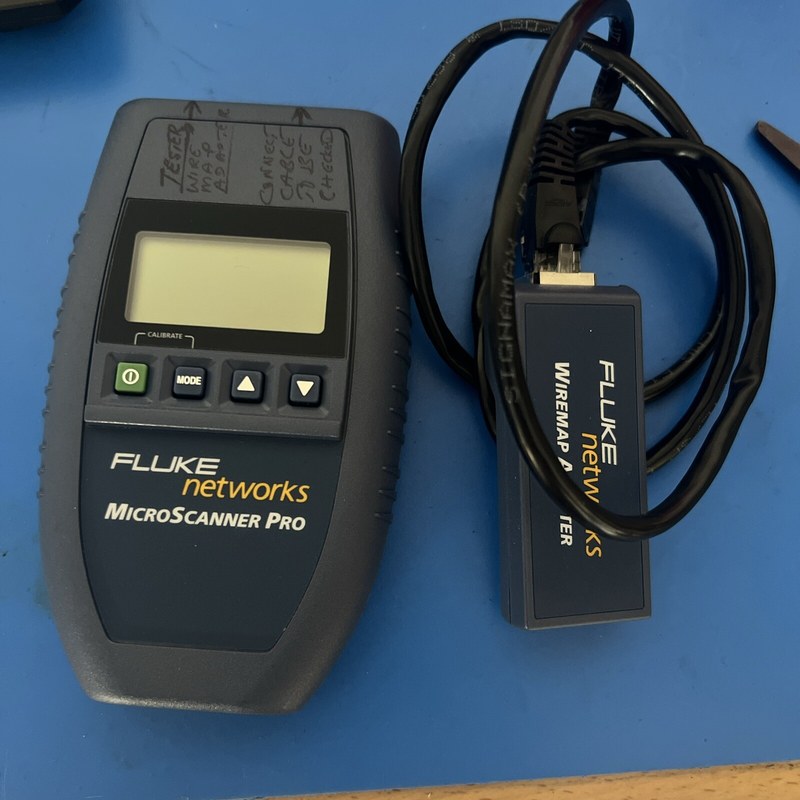

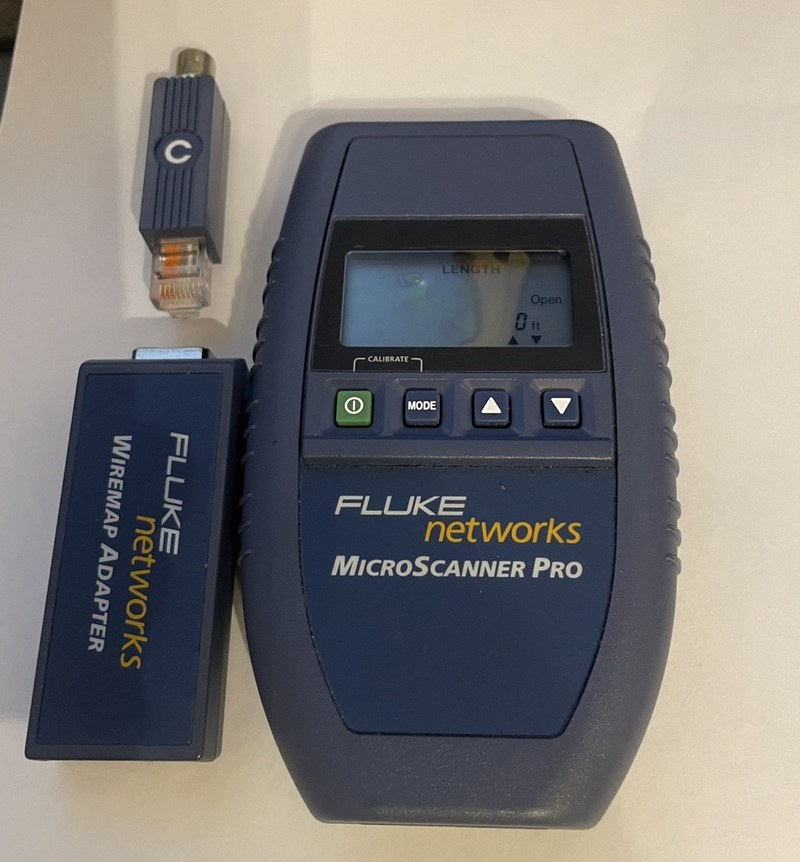

Кабельный тестер Fluke Networks MicroScanner Pro MT-8200-32А — поиск повреждений и проверка медных линий связи
Неисправность проводной сети не всегда связана с коммутатором или подключенным оборудованием. Причиной может стать повреждение отдельной жилы, неправильное соединение контактов либо нарушение кабельной разводки. Fluke Networks MicroScanner Pro представляет собой портативный тестер, предназначенный для проверки медных кабельных соединений. Это представитель более раннего поколения линейки MicroScanner, поэтому его нельзя отождествлять с современными исполнениями MicroScanner2. Основная задача прибора — исследование физического состояния проводников и определение возможного места неисправности.
Технические характеристики
Наиболее важные параметры оборудования:
- производитель — Fluke Networks,
- категория — кабельный тестер,
- модель — MicroScanner Pro,
- тип исследуемых линий — медные коммуникационные кабели,
- проверка схемы соединений — предусмотрена,
- обнаружение обрыва — предусмотрено,
- обнаружение короткого замыкания — предусмотрено,
- определение расстояния до дефекта — предусмотрено,
- контроль длины кабеля — предусмотрен,
- отображение результатов — встроенный дисплей,
- питание — автономное батарейное.
Принцип кабельной диагностики
Тестер подключается к концу исследуемой кабельной линии через предусмотренный адаптер. Электронная схема формирует контрольный сигнал и анализирует его распространение по проводникам. При наличии обрыва или другого нарушения часть энергии отражается от места неоднородности. По времени возвращения отраженного сигнала можно оценить расстояние до соответствующего участка. Для правильной оценки длины необходимо учитывать характеристики распространения сигнала в кабеле. Проверка схемы соединений позволяет обнаруживать ошибки монтажа. Если контакты подключены неправильно, результаты отображают несоответствие ожидаемой разводке. Прибор предназначен для базовой кабельной диагностики. Он не выполняет полный комплекс высокочастотных испытаний, необходимый для сертификации линий современных категорий.
Области применения
MicroScanner Pro используется при обследовании кабельных систем:
- локальные компьютерные сети,
- телефонная проводка,
- коммуникационные шкафы,
- кабельные розетки,
- распределительные панели,
- системы промышленной связи,
- проверка вновь смонтированных линий,
- поиск повреждений проводников,
- контроль кабельных соединений.
Компания «Олниса» осуществляет поставки измерительного оборудования Fluke Networks для промышленных коммуникационных систем. В ассортимент входят кабельные тестеры, устройства диагностики проводников и приборы проверки сетевой инфраструктуры. MicroScanner Pro относится к средствам обследования физических кабельных соединений. Компания «Олниса» поставляет профессиональное оборудование для предприятий, использующих проводные информационные сети.
Преимущества
Основные достоинства:
- обнаружение неисправностей без демонтажа всей линии,
- определение примерного расстояния до повреждения,
- проверка соединения проводников,
- компактное исполнение,
- автономная работа,
- удобство исследования коммуникационных шкафов,
- сокращение времени поиска неисправного участка,
- применимость к различным медным кабельным системам.
Таким образом, Fluke Networks MicroScanner Pro предназначен для проверки физических характеристик медных кабельных линий. Прибор помогает обнаруживать обрывы, короткие замыкания и ошибки соединения проводников. Компания «Олниса» поставляет кабельные тестеры Fluke Networks для промышленных предприятий. Приборы диагностики коммуникационных линий входят в ассортимент компании.
