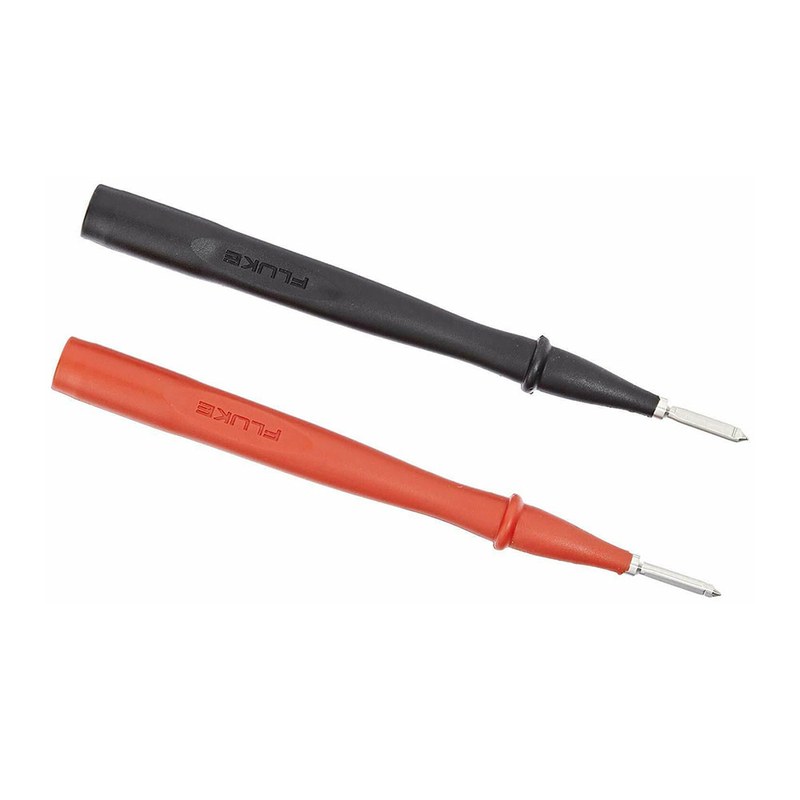

Измерительные щупы Fluke TP1 650887 — подключение к узким и углубленным электрическим контактам
При измерении напряжения внутри распределительных устройств доступ к контактным точкам часто ограничен формой клемм и расстоянием между соседними проводниками. Применение слишком широкого наконечника затрудняет соединение и может повышать вероятность случайного замыкания. Fluke TP1 — комплект тонких измерительных щупов Slim Reach для совместимых мультиметров и электрических тестеров. Их конструкция предназначена для работы с углубленными контактами, включая отдельные типы розеточных соединений. Изделие не имеет собственной электронной схемы и применяется как контактная принадлежность. Достоверность результата зависит от характеристик подключенного измерителя и надежности электрического соединения.
Технические характеристики
Основные показатели Fluke TP1:
- производитель — Fluke,
- категория — контактные измерительные щупы,
- модель — TP1 Slim Reach,
- артикул — 650887,
- комплектация — два щупа,
- цвета — красный и черный,
- материал наконечников — нержавеющая сталь,
- форма наконечника — плоская,
- категория безопасности — CAT II 1000 В,
- допустимый ток — 10 А,
- назначение — совместимые измерительные провода Fluke.
Конструктивные особенности

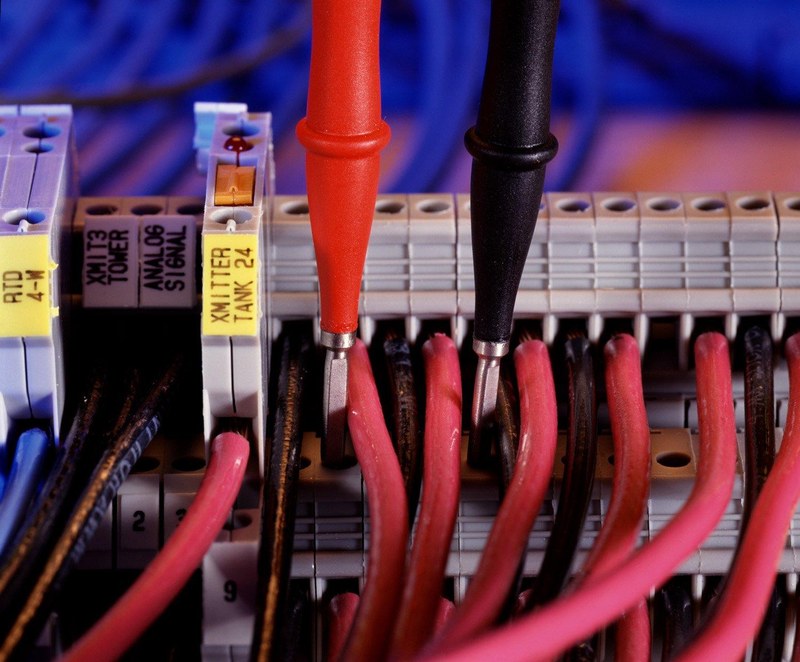

Корпус каждого щупа образует изолированную рукоятку, внутри которой расположен токопроводящий контактный элемент. Узкий наконечник позволяет устанавливать щуп в углубленную клемму, не используя дополнительные переходники. Плоская металлическая часть способствует устойчивому соединению с определенными контактными поверхностями. Нержавеющая сталь обеспечивает механическую прочность наконечника при штатной эксплуатации. Однако контактные поверхности необходимо защищать от загрязнений и повреждений. Щупы применяются совместно с соединительными проводами, имеющими соответствующие разъемы. При создании измерительной системы необходимо учитывать минимальную электрическую категорию всех ее компонентов. Номинал CAT II 1000 В не означает допустимость использования изделия в установках CAT III или CAT IV при таком же напряжении.
Области применения
Щупы TP1 применяются при электротехнических измерениях:
- розеточные соединения,
- электронные блоки,
- углубленные клеммы,
- электротехнические лаборатории,
- измерительные стенды,
- вспомогательные цепи автоматики,
- электрические устройства соответствующей категории,
- контрольные точки оборудования.
Компания «Олниса» осуществляет поставки измерительных принадлежностей Fluke для промышленной электроники и электротехнических систем. В ассортимент входят щупы, контактные адаптеры и соединительные элементы профессиональных измерительных приборов. Fluke TP1 применяется при выполнении контактных измерений в электрических установках соответствующей категории. Компания «Олниса» поставляет аксессуары Fluke для производственных предприятий и технических лабораторий.
Преимущества
Основные достоинства:
- удобство подключения к углубленным контактам,
- тонкая геометрия наконечника,
- прочные металлические элементы,
- комплект из двух щупов,
- совместимость с предусмотренными измерительными проводами,
- простота конструкции,
- небольшие размеры,
- удобство хранения,
- применимость при различных контактных измерениях.
Таким образом, Fluke TP1 650887 представляет собой комплект измерительных щупов Slim Reach с наконечниками из нержавеющей стали. Принадлежности рассчитаны на CAT II 1000 В и ток до 10 А. Компания «Олниса» поставляет измерительные щупы Fluke для промышленных предприятий. Электротехнические аксессуары входят в ассортимент продукции компании.
