Устройство защитного отключения DEKraft УЗО-03 14210DEK — надежная защита от утечек тока
DEKraft 14210DEK относится к модульной аппаратуре защиты электрических цепей. Это устройство дифференциального тока предназначено для отключения питания при утечке на землю, которая может возникнуть из-за повреждения изоляции, контакта токоведущей части с корпусом или прикосновения человека к элементу под напряжением. В распределительном щите оно помогает снизить риск поражения электрическим током и возгорания, вызванного токами утечки. Устройство устанавливается в цепь вместе с автоматическим выключателем. Его функции различаются: DEKraft 14210DEK реагирует на разность токов в проводниках, а защита от перегрузки и короткого замыкания обеспечивается отдельным автоматом, если она не предусмотрена конструкцией конкретного исполнения.
Технические параметры
Выключатель дифференциального тока сравнивает токи, проходящие по фазному и нейтральному проводникам. При исправной изоляции их значения в норме сбалансированы. Если часть тока уходит через землю или проводящую конструкцию, возникает разность, на которую устройство реагирует отключением цепи. Для DEKraft 14210DEK в маркировке и документации необходимо проверять фактическое исполнение: номинальный ток, чувствительность, число полюсов и тип дифференциальной защиты. По одному обозначению модели не следует определять параметры, которые должны быть указаны на лицевой панели устройства. Практическое значение основных характеристик состоит в следующем:
- номинальный ток задаёт допустимый длительный ток через аппарат и должен соответствовать проекту цепи,
- номинальный отключающий дифференциальный ток определяет уровень утечки, при котором срабатывает защита,
- число полюсов показывает, какие проводники отключаются одновременно,
- тип дифференциальной защиты указывает, на какие формы остаточного тока рассчитано устройство.
УЗО не заменяет автоматический выключатель при перегрузке и коротком замыкании. Поэтому в проекте должны быть согласованы его номинальный ток, характеристики вышестоящей защиты и сечение проводников.
Конструкция и принцип действия

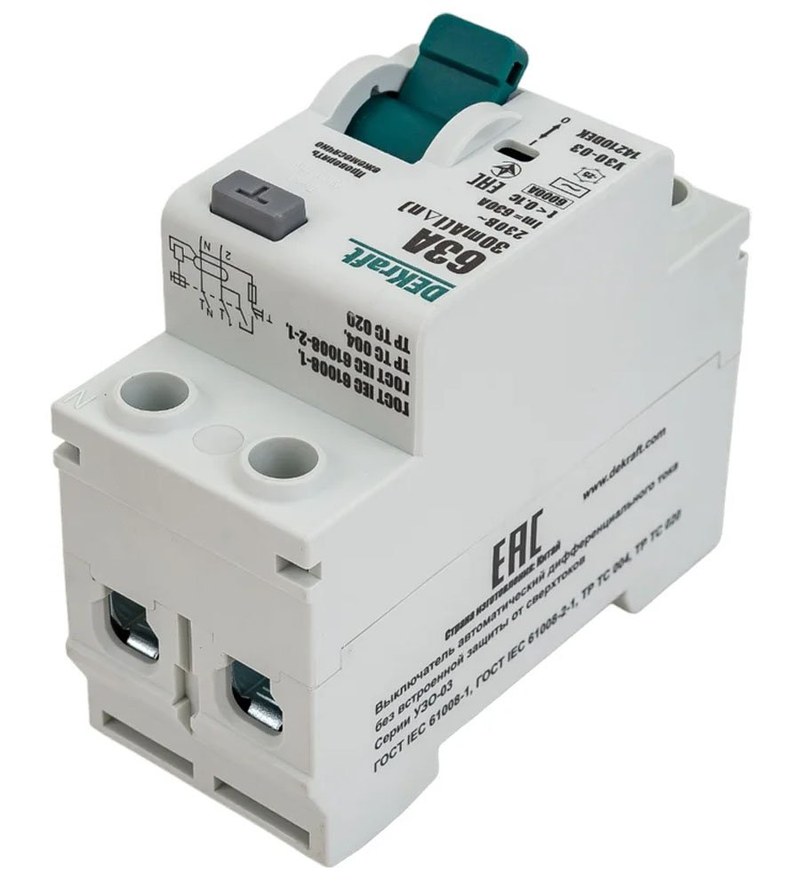

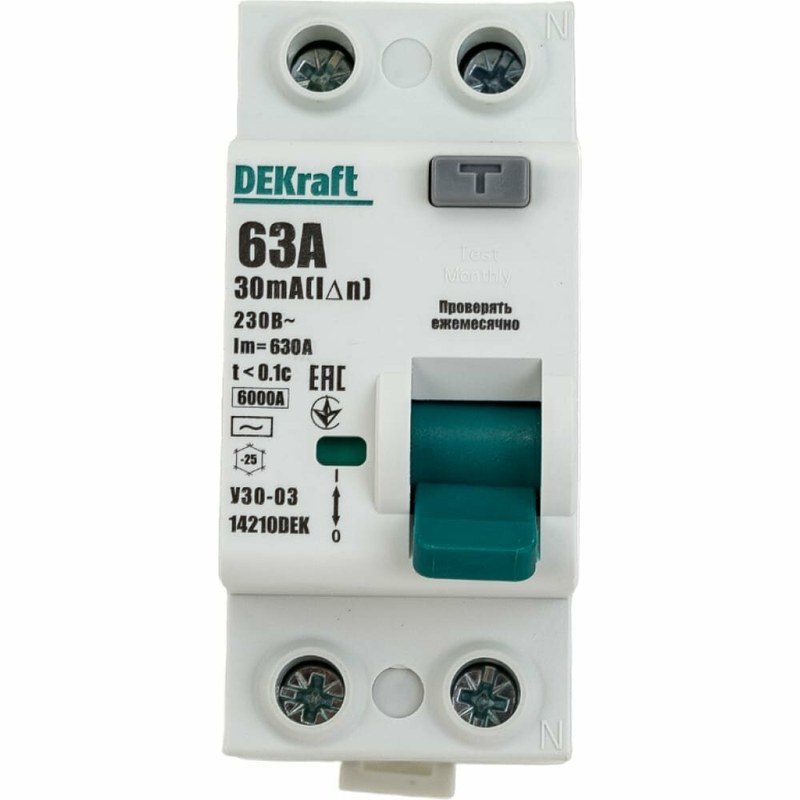

Корпус модульного аппарата выполнен для установки на DIN-рейку в распределительном щите. На лицевой панели размещаются рычаг включения, кнопка проверки и маркировка. Внутри находятся дифференциальный трансформатор, механизм расцепления и контактная система. Дифференциальный трансформатор контролирует суммарный ток в проходящих через него проводниках. При отсутствии утечки магнитные потоки компенсируются. Когда часть тока уходит за пределы контролируемой цепи, баланс нарушается. Возникающий сигнал приводит в действие расцепитель, и контакты размыкают цепь. Скорость отключения зависит от характеристик конкретного исполнения и условий возникновения тока утечки. Кнопка «Тест» создаёт искусственную разность токов, чтобы проверить работу механизма. Проверку проводят при поданном напряжении в сроки, указанные изготовителем и правилами эксплуатации. Она не заменяет инструментальную проверку электрической установки.
Подключение и эксплуатация
Аппарат монтируют в распределительном щите на DIN-рейку и подключают в соответствии со схемой на корпусе. Фазный и нейтральный проводники защищаемой линии должны проходить через устройство. Нейтраль после УЗО нельзя объединять с нейтралями других групп или соединять с защитным проводником PE: такое подключение способно вызвать ложные срабатывания либо нарушить работу защиты. Перед монтажом проверяют соответствие номинальных характеристик параметрам сети и нагрузки. Работы выполняют на обесточенном участке. После подключения контролируют затяжку клемм и отсутствие повреждений изоляции. Срабатывание устройства при вводе линии в эксплуатацию может указывать на неисправность изоляции, ошибку соединения нейтралей или наличие утечки в нагрузке. При эксплуатации необходимо учитывать ограничения:
- защищаемая цепь должна соответствовать номинальному току аппарата,
- защиту от сверхтоков обеспечивает отдельный автомат, если она не встроена в устройство,
- нейтральные проводники разных групп после аппаратов не объединяют,
- причину повторного отключения устанавливают до повторного включения линии.
Применение
DEKraft 14210DEK может использоваться в распределительных щитах зданий и производственных объектов для защиты отдельных однофазных цепей. Такие аппараты устанавливают на линиях питания оборудования и розеточных групп, где важно быстро отключить питание при повреждении изоляции или появлении опасной утечки. Конкретную область применения определяют по характеристикам, нанесённым на корпус, и требованиям проекта. В промышленной установке дифференциальная защита должна учитывать особенности подключённой нагрузки. Электронные преобразователи, фильтры и электродвигатели могут создавать токи утечки, поэтому тип и чувствительность аппарата выбирают с учётом схемы и условий эксплуатации. Неверно согласованная защита может приводить к нежелательным отключениям.
Таким образом, DEKraft 14210DEK предназначен для контроля остаточного тока и отключения защищаемой цепи при возникновении утечки. Его применение повышает безопасность электроустановки, если аппарат правильно подобран по параметрам, подключён по схеме и дополнен защитой от перегрузки и короткого замыкания. Перед монтажом характеристики конкретного исполнения сверяют с маркировкой устройства. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические устройства и компоненты для производственных объектов и распределительных систем. «Олниса» выступает поставщиком оборудования для промышленных предприятий.
