Автоматический выключатель DEKraft B16 — безопасность и стабильность электроснабжения

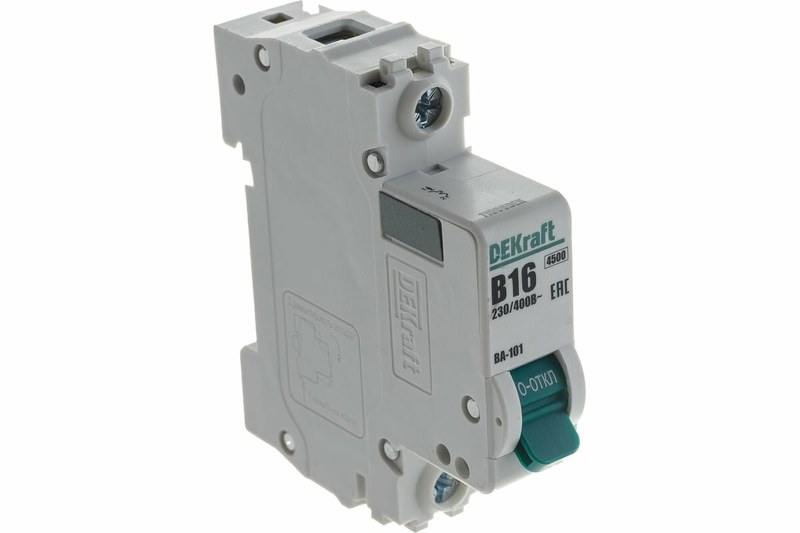

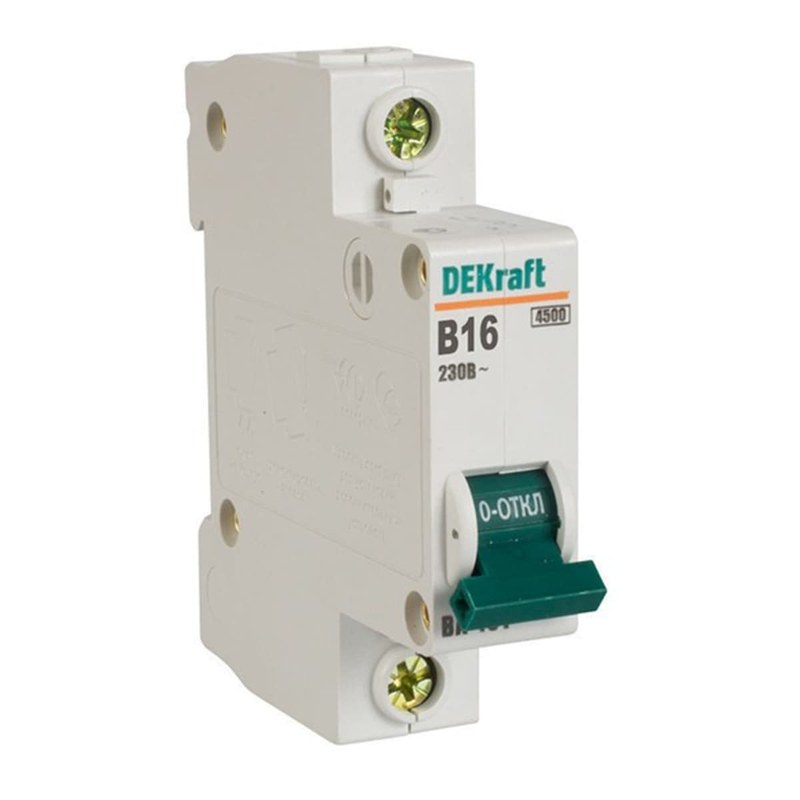

DEKraft B16 — однополюсный модульный автоматический выключатель серии ВА-101 на номинальный ток 16 А. Обозначение B указывает на характеристику мгновенного расцепления. Аппарат защищает электрическую цепь от перегрузки и короткого замыкания, автоматически размыкая контакты при аварийном токе. Исполнение B16 серии ВА-101 имеет артикул 11006DEK и ширину один модуль — 18 мм.
Технические характеристики
Автомат устанавливают в распределительных щитах для защиты отдельных однофазных линий. Его номинал выбирают с учётом сечения проводников, характера нагрузки и параметров сети: ток 16 А сам по себе не гарантирует защиту кабеля, если его сечение или условия прокладки не соответствуют нагрузке. Основные характеристики исполнения ВА-101 B16:
- номинальный ток — 16 А,
- номинальное рабочее напряжение серии — 230/400 В,
- номинальная частота — 50/60 Гц,
- отключающая способность — 4,5 кА,
- характеристика срабатывания — B,
- номинальное напряжение изоляции — 500 В,
- номинальное импульсное выдерживаемое напряжение — 4 кВ,
- степень защиты корпуса — IP20 при открытой установке и IP40 при установке в щите,
- рабочая температура серии — от −40 до +60 C,
- механическая износостойкость — не менее 25 000 циклов включения и отключения; коммутационная — не менее 6 000 циклов.
Отключающая способность 4,5 кА означает предельный ток короткого замыкания, который аппарат способен отключить в установленных условиях. Её сопоставляют с ожидаемым током КЗ в точке монтажа. Характеристика B предполагает быстрое электромагнитное расцепление примерно при токе в диапазоне 3–5 номинальных значений; для автомата на 16 А это ориентировочно 48–80 А. Такая характеристика обычно подходит линиям без больших пусковых токов.
Конструкция и принцип работы
Внутри корпуса размещены контактная система, дугогасительная камера и два механизма защиты. Тепловой расцепитель реагирует на длительную перегрузку: биметаллическая пластина нагревается и изгибается, освобождая механизм отключения. Электромагнитный расцепитель срабатывает при резком росте тока, например при коротком замыкании. Дугогасительная камера разделяет и охлаждает электрическую дугу, возникающую при размыкании контактов. Последовательность работы аппарата определяется видом аварии:
- при умеренной перегрузке нагревается биметаллический элемент, поэтому отключение происходит с выдержкой времени,
- при коротком замыкании электромагнитный расцепитель быстро приводит в действие механизм размыкания,
- после устранения причины срабатывания автомат можно включить вручную рукояткой.
Выключатель защищает от сверхтоков, но не обнаруживает ток утечки и не заменяет УЗО или дифференциальный автомат. Эти устройства решают другие задачи и при необходимости применяются совместно.
Монтаж и эксплуатация
ВА-101 B16 устанавливают на DIN-рейку внутри распределительного щита. Подключение нагрузки допускается сверху или снизу. При монтаже проводник зачищают на указанную на корпусе длину и надёжно фиксируют в клемме. Для серии предусмотрен максимальный момент затяжки 2,5 Н·м и максимальное сечение подключаемого провода 25 мм2; фактическое сечение должно соответствовать применяемому типу проводника и монтажным требованиям. Перед установкой проверяют соответствие номинала автомата нагрузке и кабельной линии, а также достаточность отключающей способности для точки подключения. Работы выполняют на обесточенной цепи. При эксплуатации важно контролировать нагрев клемм и надёжность соединений: ослабленный контакт может вызвать перегрев даже при токе ниже номинального. Аппарат предназначен для установки в щит и не обеспечивает защиту от пыли и влаги вне оболочки корпуса.
Применение
Компактная ширина в один модуль позволяет размещать выключатель в щите рядом с аппаратами защиты и управления. B16 используют для линий освещения, розеточных групп и оборудования, если расчётный ток и пусковые характеристики нагрузки соответствуют параметрам аппарата. В промышленной системе его применяют в цепях вспомогательных потребителей и отдельных однофазных участков; для двигателей и других нагрузок с заметным пусковым током характеристику выбирают с учётом режима запуска.
Таким образом, DEKraft ВА-101 B16 объединяет тепловую защиту от перегрузки и электромагнитное отключение при коротком замыкании. Однополюсное исполнение на 16 А с характеристикой B рассчитано на защиту подходящих однофазных линий, а отключающая способность 4,5 кА определяет допустимый уровень тока короткого замыкания в месте установки.Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические аппараты и другие позиции для оснащения производственных и распределительных систем.
