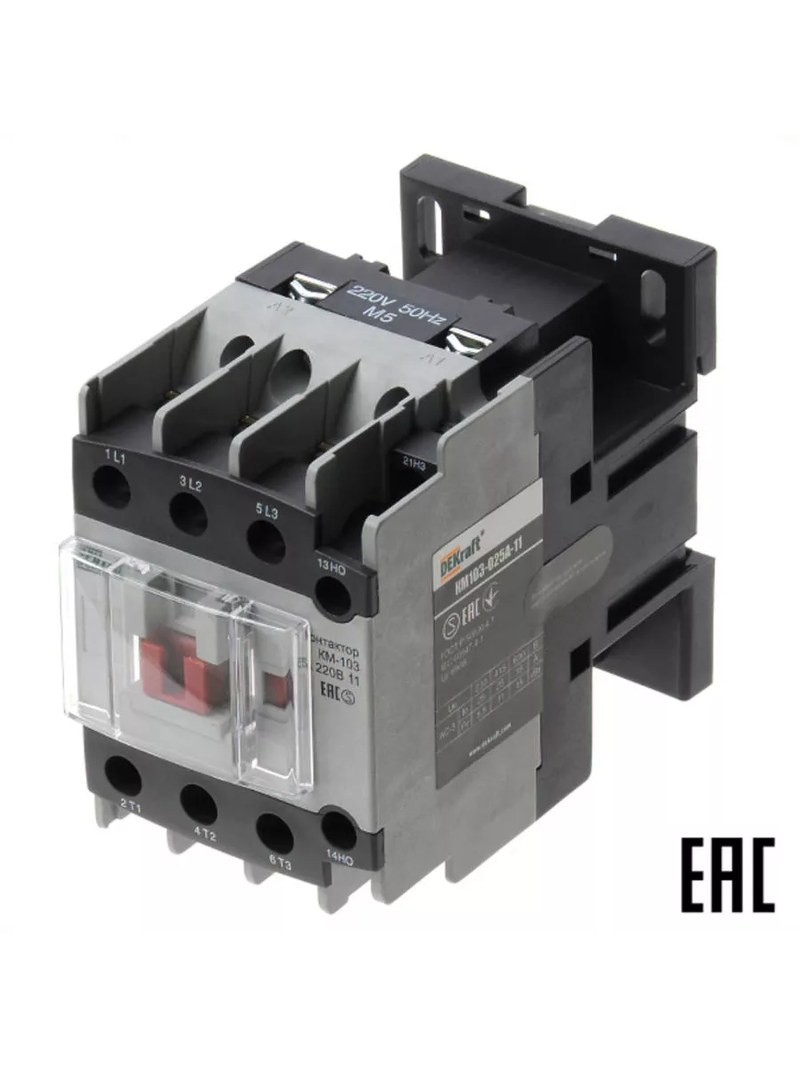

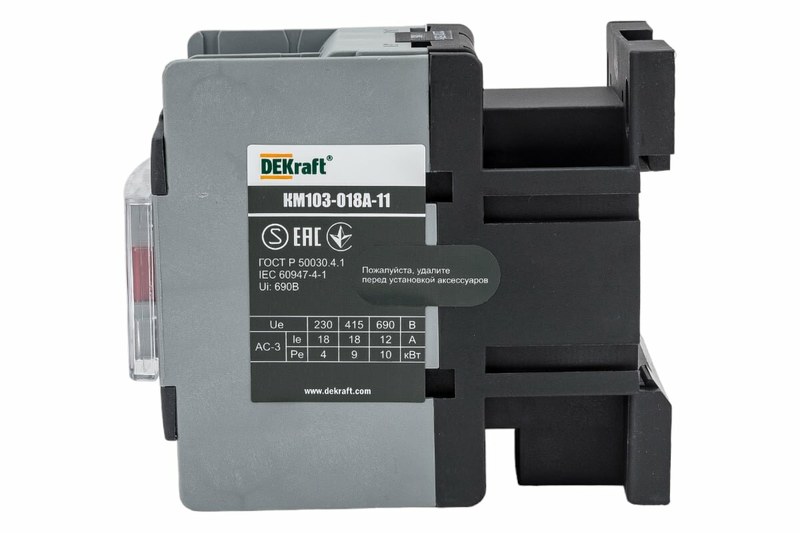

Контактор DEKraft КМ-103 25А 220В AC-3 — надежное решение для управления электрооборудованием

DEKraft КМ-103 на 25 А с катушкой управления 220 В — трёхполюсный электромагнитный контактор для дистанционного включения и отключения силовых цепей. Его основное назначение — пуск и останов асинхронных электродвигателей, а также коммутация других нагрузок в сетях переменного тока. Модель рассчитана на работу в категории применения AC-3, характерной для двигателей с короткозамкнутым ротором: при запуске контактор замыкает цепь с высоким пусковым током, а при останове размыкает её во время работы двигателя. Вспомогательные контакты позволяют включить аппарат в цепь сигнализации, блокировки или управления.

Технические характеристики

Контактор устанавливают в шкафах управления и распределительных устройствах, где требуется часто коммутировать силовую нагрузку по команде от кнопки, реле или контроллера. Номиналы в маркировке относятся к разным частям аппарата: 25 А — рабочий ток силовой цепи в заданной категории применения, а 220 В — напряжение переменного тока катушки управления. Основные параметры исполнения:

• Количество главных полюсов — 3;
• Номинальный рабочий ток в категории AC-3 при 380/400 В — 25 А;
• Мощность двигателя в категории AC-3 — до 11 кВт при 380/400 В и до 5,5 кВт при 220/240 В;
• Номинальное рабочее напряжение силовой цепи — до 690 В переменного тока;
• Встроенные вспомогательные контакты — 1НО и 1НЗ;
• Степень защиты открытого аппарата — IP20;
• Напряжение катушки управления — 220 В переменного тока.

Эти значения описывают разные условия эксплуатации: мощность двигателя зависит от напряжения и режима коммутации, поэтому её нельзя определять только по номиналу 25 А. Для выбора контактора учитывают параметры двигателя и схемы питания. В категории AC-1, применяемой для резистивных нагрузок, допустимый тепловой ток выше, чем в AC-3, но этот показатель не следует использовать как номинал для коммутации двигателя. Характеристики серии указывают 40 А для AC-1 и 25 А для AC-3 при 400 В.

Конструкция и принцип работы

В корпусе контактора размещены электромагнитный привод, подвижная и неподвижная части магнитопровода, силовые контакты, контактная система цепи управления и дугогасительные элементы. Основные полюса проводят ток к нагрузке, а катушка создаёт магнитное поле для переключения подвижной системы. При подаче 220 В на катушку магнитопровод притягивает якорь. Три главных контакта замыкаются одновременно, подключая нагрузку к силовой сети. При снятии напряжения возвратный механизм размыкает их. Вспомогательный контакт 1НО замыкается при срабатывании аппарата, а 1НЗ размыкается; эти контакты могут передавать состояние контактора в цепь управления. При коммутации двигателя между контактами возникает электрическая дуга. Дугогасительные камеры ограничивают её воздействие и помогают снизить износ контактной системы. Контактор выполняет коммутацию, но сам по себе не заменяет защиту от короткого замыкания и перегрузки: в силовую схему включают аппараты защиты, согласованные с двигателем и проводниками.

Монтаж и эксплуатация

КМ-103 монтируют на стандартную DIN-рейку в электрическом шкафу. Силовые выводы подключают к трём фазам и нагрузке, катушку — к отдельной цепи управления на 220 В переменного тока. Вспомогательные контакты подключают по логике схемы сигнализации или блокировки. Перед включением проверяют соответствие катушки напряжению управляющей цепи, затяжку клемм и правильность соединений. Аппарат следует устанавливать в пределах его температурных и электрических условий эксплуатации, обеспечивая отвод тепла и защиту от загрязнения. Степень IP20 предполагает монтаж внутри шкафа или другого защищённого места. Для двигателя параметры контактора сверяют с номинальным током и мощностью, а для частых пусков и тяжёлых режимов учитывают категорию применения и допустимую коммутационную нагрузку. Встроенные вспомогательные контакты позволяют реализовать простую самоблокировку: после подачи команды на включение цепь управления может поддерживать питание катушки до команды останова. Для реверсивных схем применяют два контактора с электрической и механической блокировкой, исключающей одновременное включение противоположных направлений.

Практическое применение и особенности модели

Контактор такого типоразмера применяют в цепях управления насосами, вентиляторами, компрессорами, конвейерными приводами и другим оборудованием с асинхронными двигателями. Он также подходит для автоматизации вспомогательных механизмов, где силовую цепь требуется переключать внешним управляющим сигналом. Модель КМ-103 25 А 220 В имеет стандартное исполнение с тремя силовыми полюсами и парой встроенных вспомогательных контактов. Это позволяет использовать её в типовых схемах управления без установки отдельной контактной приставки. Однако конкретное исполнение важно проверять по полному обозначению: варианты серии могут отличаться напряжением катушки и конфигурацией контактов.

Таким образом, DEKraft КМ-103 25 А 220 В AC-3 предназначен для коммутации трёхфазных двигателей и других нагрузок в системах промышленного управления. Электромагнитный привод обеспечивает дистанционное переключение, а встроенные контакты 1НО и 1НЗ расширяют возможности включения аппарата в цепи сигнализации и блокировки. При эксплуатации необходимо учитывать категорию AC-3, параметры двигателя, напряжение катушки и необходимость отдельной защиты силовой цепи. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены аппараты для построения систем электроснабжения и промышленного управления.
