Автоматический выключатель DEKraft D32: защита электрических цепей с высокими пусковыми токами

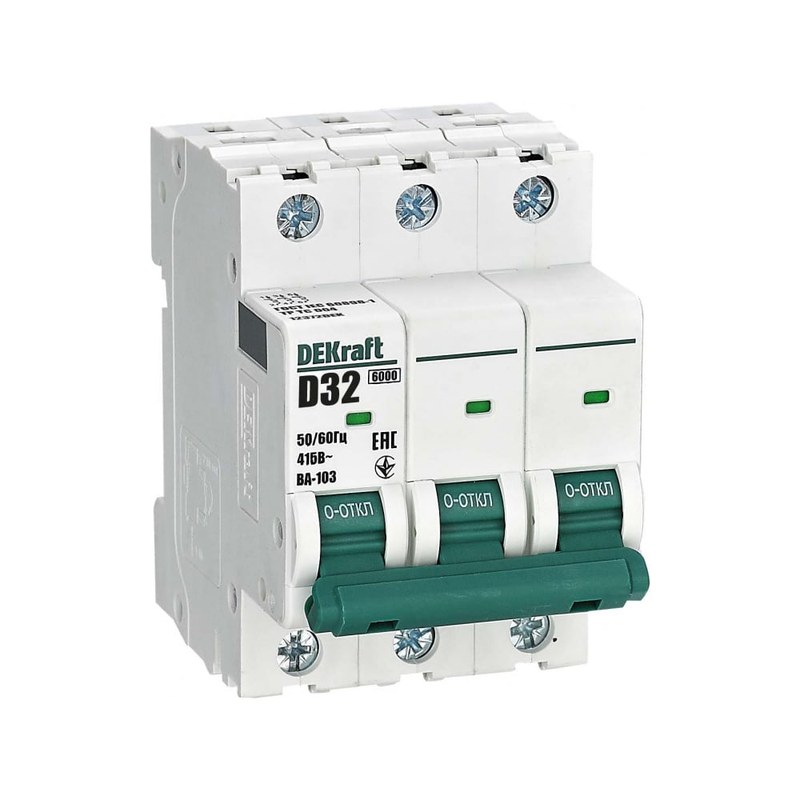

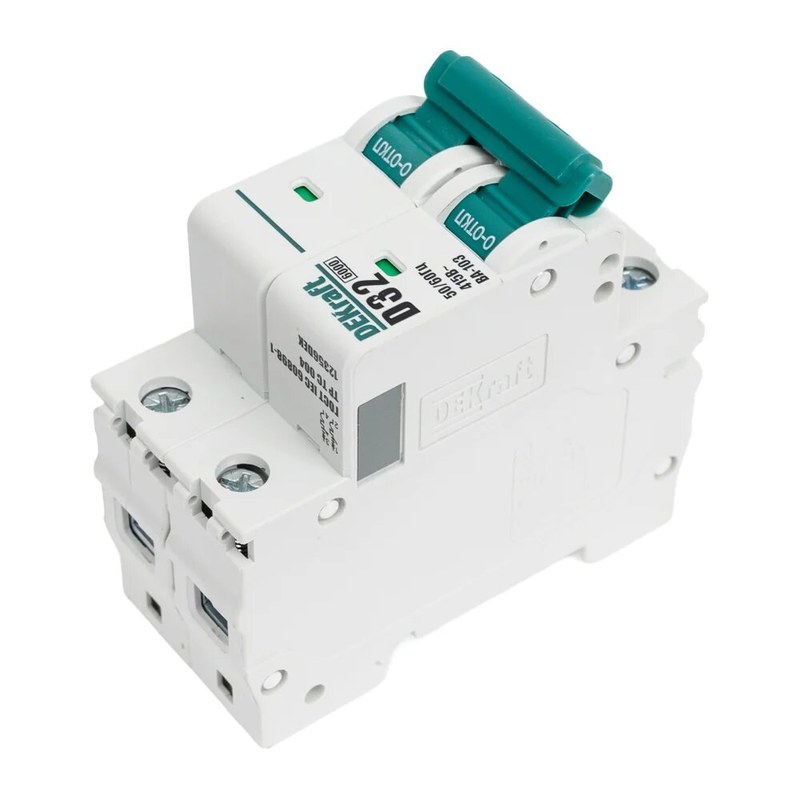

Обозначение DEKraft D32 обычно указывает на модульный автоматический выключатель с номинальным током 32 А и характеристикой отключения D. Оно не определяет серию, число полюсов и отключающую способность конкретного аппарата. Поэтому технические параметры ниже приведены на примере трёхполюсного выключателя DEKraft ВА-103 NEW, 32 А, D, 6 кА, артикул 12372DEK. У этой модели характеристика D сочетается с отключающей способностью 6 кА.

Технические параметры

Выключатель D32 предназначен для работы в цепях, где возможны кратковременные пусковые токи, превышающие номинальный ток нагрузки. Его выбирают с учётом параметров кабеля, характера нагрузки и расчётного тока короткого замыкания в точке установки. Номинал 32 А сам по себе не определяет допустимую нагрузку линии: её также ограничивают сечение проводников, способ прокладки и условия охлаждения. Для указанного исполнения ВА-103 основные характеристики следующие:

• Номинальный ток — 32 А, то есть ток, на который рассчитана длительная работа аппарата при заданных условиях;
• Число полюсов — 3, для коммутации трёхфазной цепи;
• Номинальное рабочее напряжение трёхполюсного исполнения серии — 400 В;
• Характеристика отключения — D, электромагнитный расцепитель срабатывает в диапазоне 10–20 номинальных токов, или ориентировочно 320–640 А для аппарата на 32 А;
• Номинальная отключающая способность — 6 кА;
• Частота переменного тока серии — 50/60 Гц;
• Степень защиты корпуса — IP20;
• Допустимое сечение подключаемого проводника для серии — 1–25 мм2.

Диапазон 320–640 А относится к мгновенному электромагнитному расцеплению. Перегрузочную защиту обеспечивает тепловой расцепитель: при длительном превышении допустимого тока его биметаллическая пластина нагревается и изгибается, запуская механизм отключения. Поэтому аппарат не обязан отключаться мгновенно при небольшом превышении 32 А: время зависит от величины перегрузки и температуры вокруг выключателя. Отключающая способность 6 кА характеризует предельный ток короткого замыкания, который выключатель способен отключить при установленных условиях испытания. Этот параметр сопоставляют с ожидаемым током короткого замыкания в месте монтажа. Если он выше номинала аппарата, требуется иное решение для защиты цепи.

Конструкция и принцип действия

Корпус модульного выключателя содержит контактную систему, привод с рукояткой, расцепители и дугогасительную камеру. В исполнении ВА-103 применены индикатор состояния контактов и боковые каналы охлаждения; производитель также указывает на возможность установки дополнительных аксессуаров с левой стороны. Пять монолитных заклёпок корпуса повышают его механическую прочность. Работу защиты обеспечивают два расцепителя:

• Тепловой расцепитель реагирует на продолжительную перегрузку и отключает линию с выдержкой времени;
• Электромагнитный расцепитель быстро отключает цепь при сильном токе короткого замыкания;
• Механизм свободного расцепления размыкает контакты независимо от положения рукоятки;
• Дугогасительная камера разделяет и гасит электрическую дугу, возникающую при размыкании контактов под нагрузкой;
• Контактный индикатор показывает фактическое состояние контактной системы.

При перегрузке ток нагревает биметаллическую пластину. Когда её деформация достигает заданного значения, механизм освобождает подвижный контакт. При коротком замыкании ток быстро возрастает, электромагнитный расцепитель приводит в действие тот же механизм отключения. Для серии ВА-103 руководство указывает время собственного срабатывания не более 0,02 с; фактическое время отключения зависит от режима и параметров цепи.

Монтаж и эксплуатация

Выключатель монтируют в распределительном шкафу или щите на DIN-рейку шириной 35 мм. Аппарат должен быть обесточен на время установки и подключения. До монтажа проверяют маркировку, соответствие числа полюсов и параметров линии, а также отсутствие повреждений корпуса. Для соединения применяют проводники или шины, соответствующие типу клемм и условиям монтажа; жилы многопроволочного провода оконцовывают подходящими наконечниками. При установке и эксплуатации учитывают следующие условия:

• Аппарат размещают в вентилируемом, защищённом от осадков помещении;
• Рабочая температура и допустимая высота установки должны соответствовать документации именно на выбранное исполнение;
• При высокой температуре и плотной установке нескольких автоматов учитывают снижение допустимой токовой нагрузки из-за нагрева;
• Зажимы соединяют с проводниками без повреждения жил и с надёжной фиксацией контакта;
• Во время планового осмотра проверяют состояние корпуса, клемм и подключённых проводников, а при обслуживании предварительно снимают напряжение.

Степень защиты IP20 предполагает монтаж внутри оболочки или шкафа, обеспечивающих необходимую защиту от пыли, влаги и случайного доступа. Сам автомат не предназначен для установки под открытым небом или в среде, где загрязнение и влажность могут нарушить его работу.

Области применения

Характеристика D подходит для линий, в которых при включении возникают сравнительно высокие кратковременные токи. При этом её применение должно быть согласовано с требованиями к отключению при коротком замыкании: важно проверить, что ток аварии обеспечит своевременное срабатывание защиты, а отключающая способность аппарата соответствует расчётным условиям сети. Трёхполюсный DEKraft D32 может применяться в распределительных щитах производственных помещений для защиты трёхфазных ответвлений, отдельных групп оборудования и линий с нагрузками, имеющими выраженные пусковые токи. Конкретное назначение зависит от проекта: автомат не заменяет защиту от утечки тока, перегрева двигателя при специальных режимах или других факторов, для которых нужны отдельные устройства.

Таким образом, DEKraft D32 — обозначение, которое указывает прежде всего на характеристику D и номинальный ток 32 А, но для точного определения аппарата необходимо знать его серию, число полюсов и отключающую способность. На примере трёхполюсного ВА-103 рассмотрен выключатель с номинальным напряжением 400 В и отключающей способностью 6 кА. Он сочетает тепловую защиту от перегрузки с электромагнитным отключением при коротком замыкании и рассчитан на монтаж в распределительных щитах. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят электротехнические изделия и аппараты для комплектации промышленных систем. DEKraft D32 относится к оборудованию, используемому для защиты и коммутации распределительных цепей.
