Автоматический выключатель DEKraft ВА-330Е — надежная защита промышленных электросетей

DEKraft ВА-330Е — серия автоматических выключателей в литом корпусе для низковольтных силовых сетей переменного тока. Аппараты распределяют электроэнергию и отключают защищаемый участок при перегрузке или коротком замыкании. Их устанавливают в главных и вводно-распределительных щитах промышленных, энергетических, транспортных и общественных объектов. Серия включает несколько типоразмеров и исполнений. Поэтому конкретные номинальный ток, число полюсов и параметры отключения зависят от выбранной модели. Общая особенность линейки — электронный расцепитель с регулируемыми токовыми и временными уставками, который позволяет согласовать защиту с параметрами сети и требованиями селективности.

Технические характеристики

Автоматический выключатель выполняет функции коммутационного и защитного аппарата. В штатном режиме он проводит ток нагрузки, а при аварии размыкает силовую цепь. В распределительных устройствах ВА-330Е может применяться как вводной, секционный или фидерный выключатель. Основные параметры серии зависят от типоразмера:

Номинальное рабочее напряжение — 400/415 В переменного тока, частота сети — 50 Гц,

• номинальные токи типоразмеров ВА-333Е, ВА-335Е и ВА-336Е — от 32 до 800 А; в линейке ВА-338Е предусмотрены исполнения на 1000, 1250 и 1600 А,
• исполнения по числу полюсов — 3P и 4P,
• отключающая способность Icu и рабочая отключающая способность Ics при 400/415 В — 50 кА,
• напряжение изоляции для моделей ВА-333Е, ВА-335Е и ВА-336Е — 800 В; для ВА-338Е — 1000 В,
• импульсное выдерживаемое напряжение — 8 кВ для ВА-333Е, ВА-335Е и ВА-336Е; 12 кВ для ВА-338Е,
• степень защиты корпуса — IP20; для клемм предусмотрена отдельная степень защиты,
• рабочая температура — от −40 до +70 C с учетом снижения допустимого тока при повышенной температуре,
• соответствие стандарту ГОСТ IEC 60947-2.

При оценке параметров важно учитывать не только номинальный ток, но также Icu, Ics и Icw. Icu характеризует предельную отключающую способность, Ics — рабочую отключающую способность, а Icw — кратковременно выдерживаемый ток. Для выбора исполнения эти значения сопоставляют с ожидаемым током короткого замыкания в точке установки. Приведенные характеристики относятся к серии; их точные значения следует проверять для конкретного типоразмера и исполнения.

Конструкция и принцип работы

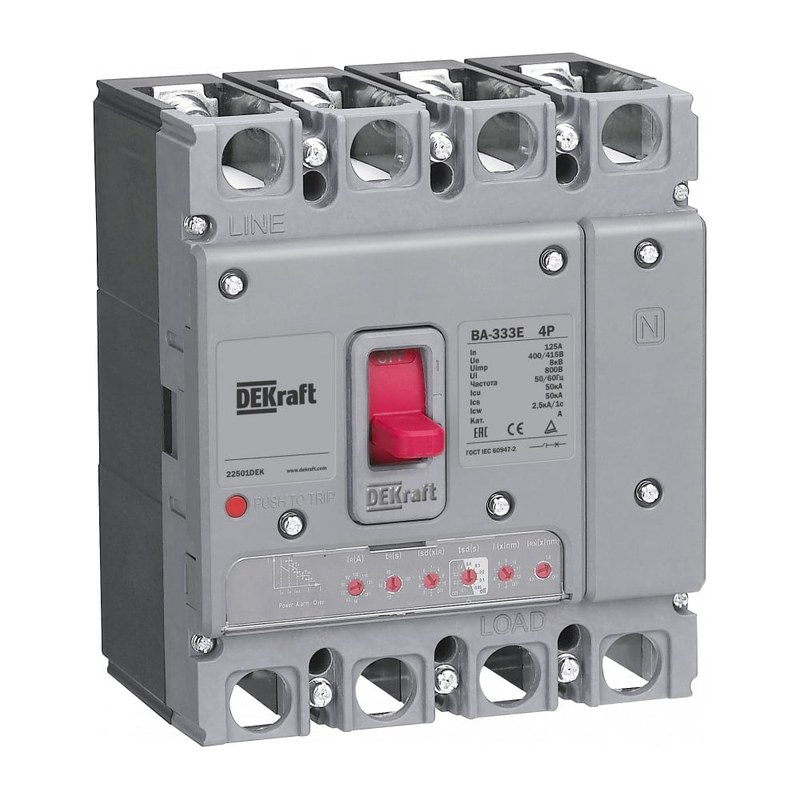

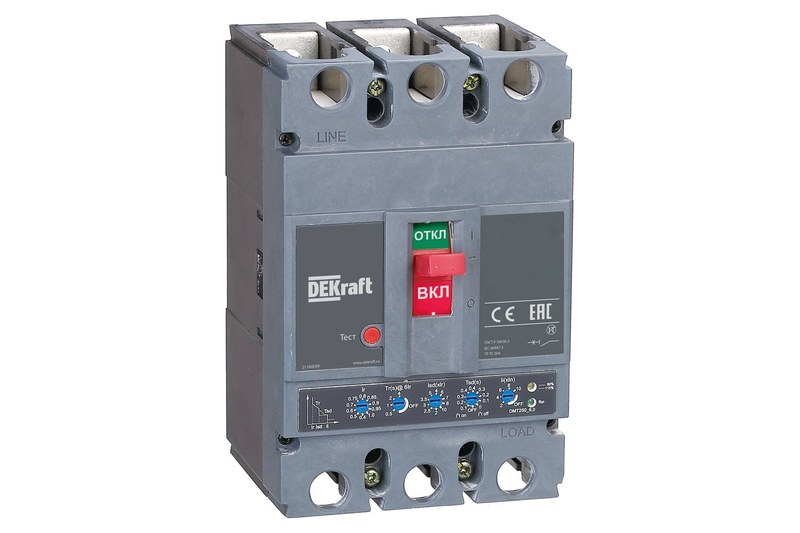

Выключатель собран в литом изоляционном корпусе. Внутри размещены силовые контакты, механизм их включения и отключения, дугогасительная камера и электронный расцепитель. Расцепитель измеряет ток и сравнивает его с установленными уставками. Если ток превышает допустимый уровень в течение заданного времени или возникает короткое замыкание, механизм свободного расцепления размыкает контакты. Основные узлы аппарата выполняют следующие задачи:

• литой корпус изолирует токоведущие части и объединяет компоненты в компактное устройство,
• силовые контакты проводят рабочий ток и размыкаются при срабатывании защиты,
• дугогасительная камера ограничивает и гасит электрическую дугу, возникающую при размыкании цепи,
• электронный расцепитель контролирует ток и задает условия отключения,
• привод переводит выключатель в положения «Включено», «Отключено» или «Срабатывание»,
• индикаторы Ready и Alarm показывают состояние электронного расцепителя,
• вспомогательные контакты и расцепители расширяют возможности сигнализации и дистанционного управления.

Для серии характерны воздушное гашение дуги и электронное управление защитой. В зависимости от исполнения допускаются стационарный, втычной или выкатной монтаж, а также ручное, электромагнитное или моторное управление. Набор доступных вариантов зависит от типоразмера и комплектации.

Защита и настройка уставок

Электронный расцепитель позволяет задавать ток срабатывания при перегрузке и параметры отключения при коротком замыкании. Длительная выдержка времени помогает отличить кратковременное превышение тока от устойчивой перегрузки. Кратковременная выдержка дает возможность согласовать действие аппаратов в последовательной сети, чтобы при аварии отключился ближайший к повреждению выключатель. Для серии характерны следующие установки:

IR — токовая уставка защиты от перегрузки с длительной выдержкой,

• tR — время срабатывания защиты от перегрузки,

Isd — уставка защиты от короткого замыкания с кратковременной выдержкой,

• tsd — временная уставка кратковременной защиты,

Ii — уставка мгновенного отключения при коротком замыкании,

I2t — выбор обратнозависимой или постоянной выдержки времени для кратковременной защиты,

I RN — уставка защиты нейтрального полюса в четырехполюсном исполнении.

Доступные диапазоны и конкретные значения уставок зависят от модели выключателя. Их устанавливают с учетом расчетного тока нагрузки, характеристик кабелей и шин, а также координации с другими защитными аппаратами. Неправильная настройка может привести к несвоевременному отключению или к нарушению селективности.

Монтаж и эксплуатация

ВА-330Е устанавливают в распределительные устройства на предназначенной для этого панели или в совместимую корзину. Перед монтажом проверяют маркировку модели, токовые параметры, положение рукоятки, отсутствие повреждений и соответствие аппарата проектной схеме. При установке и подключении учитывают следующие условия:

• работы выполняют при полностью отключенном питании,
• проводники и шины надежно фиксируют, чтобы механическая нагрузка не передавалась на выводы выключателя,
• неизолированные токоведущие части защищают от случайного соприкосновения, межфазные перегородки устанавливают до подачи напряжения,
• крепеж клемм затягивают с моментом, установленным для конкретного типоразмера,
• после монтажа проверяют положение рукоятки и выполняют предусмотренную проверку механизма.

Рабочая температура серии составляет от −40 до +70 C, однако при температуре выше +40 C допустимый ток отдельных моделей снижается. Например, руководство указывает понижение номинального тока для ряда исполнений при +60 и +70 C. При установке на высоте более 2000 м также учитывают корректировку электрических параметров. Аппарат не предназначен для размещения во взрывоопасной среде или в условиях агрессивных газов, способных повредить металл и изоляцию. ВА-330Е является неремонтопригодным аппаратом: при неисправности его заменяют согласно установленному порядку. Плановые осмотры должны выявлять ослабление соединений, загрязнение, следы перегрева и повреждения корпуса. Перед техническим обслуживанием необходимо отключить вышестоящий источник и убедиться в отсутствии напряжения.

Применение в промышленных системах

В распределительных щитах ВА-330Е защищает вводы и отходящие линии, питающие электродвигатели, технологические установки, инженерные системы и другие группы нагрузки. Исполнения с токами до сотен ампер применяют в фидерных цепях, а аппараты больших типоразмеров — в узлах распределения с высокой нагрузкой. Вспомогательные устройства серии позволяют расширить функции выключателя. В зависимости от модели могут применяться независимый расцепитель, расцепитель минимального напряжения, дополнительные и сигнальные контакты, моторный привод, выносная рукоятка и выкатная корзина. Эти принадлежности используют для дистанционного управления, передачи сигналов о состоянии аппарата и организации съемного присоединения. Совместимость аксессуаров необходимо проверять по типоразмеру.

Таким образом, DEKraft ВА-330Е — семейство силовых автоматических выключателей для распределительных сетей переменного тока 400/415 В. Литой корпус, дугогасительная камера и электронный расцепитель обеспечивают коммутацию нагрузки и защиту от сверхтоков, а регулируемые уставки позволяют учитывать особенности сети и выстраивать селективную защиту. При эксплуатации важны правильный расчет параметров, соблюдение условий монтажа и учет температурных ограничений конкретной модели. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические изделия и оборудование для промышленных объектов. Поставка DEKraft ВА-330Е позволяет включать аппараты этой серии в состав низковольтных распределительных систем предприятий и инфраструктурных объектов.
