Реле напряжения DigiTOP VA-32A: купить в «Олниса» для надежной защиты электросети

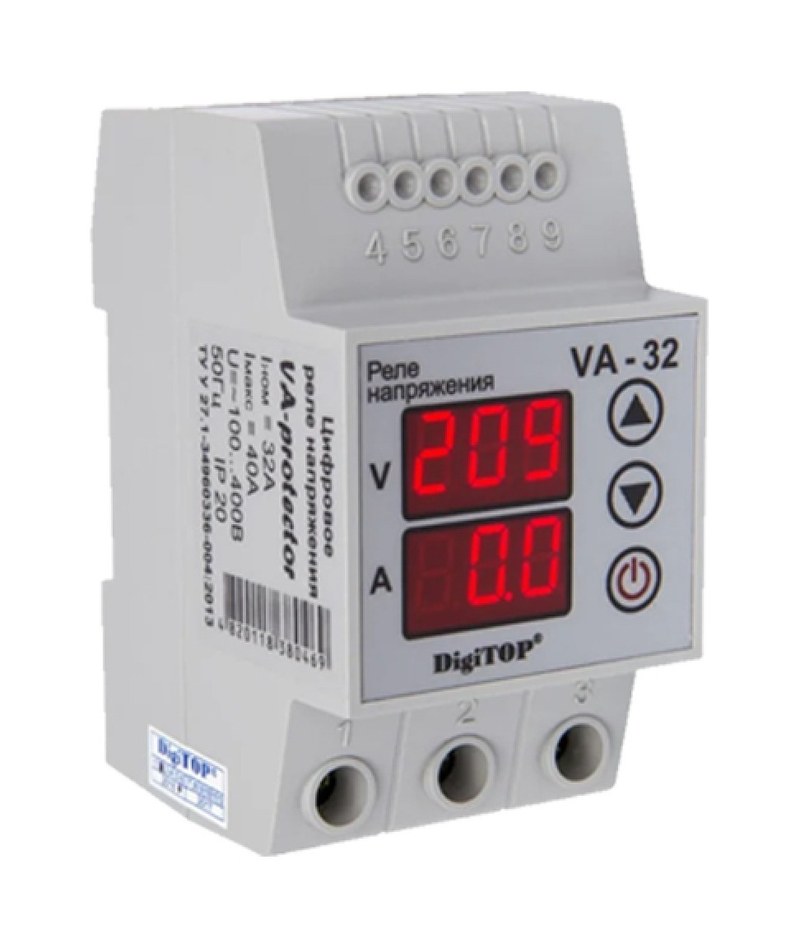

DigiTOP VA-32A — однофазное цифровое реле серии VA-protector, которое отключает нагрузку при выходе напряжения за заданные пределы или при превышении установленного уровня тока. Устройство предназначено для защиты подключённой электрической сети и оборудования от аварийных режимов.
Технические характеристики
Реле контролирует параметры сети и размыкает цепь нагрузки при перенапряжении, недопустимом снижении напряжения или токовой перегрузке. После отключения по напряжению оно может автоматически подать питание, когда напряжение вернётся в заданный диапазон и завершится установленная задержка. Срабатывание защиты по току требует повторного включения нагрузки кнопкой на корпусе. Основные характеристики модели:
- Номинальный ток — 32 А, максимальный ток — 40 А при активной нагрузке;
- номинальная мощность — 7,0 кВт при активной нагрузке;
- диапазон измерения напряжения — 50–400 В;
- настраиваемый нижний порог отключения — 120–200 В;
- настраиваемый верхний порог отключения — 210–270 В;
- задержка повторного включения — от 5 до 600 с с шагом 5 с;
- время отключения по верхнему пределу напряжения — не более 0,04 с;
- время отключения при снижении напряжения — до 1 с в диапазоне 120–170 В и до 0,06 с при напряжении ниже 120 В;
- степень защиты корпуса — IP20;
- рабочая температура — от −25 до +50 C;
- габариты — 90 × 52,5 × 64 мм.
Максимальный ток и номинальная мощность относятся к активной нагрузке. При подключении оборудования с электродвигателями и другими нагрузками с высокими пусковыми токами необходимо учитывать их характер и режим работы.
Конструкция и принцип действия

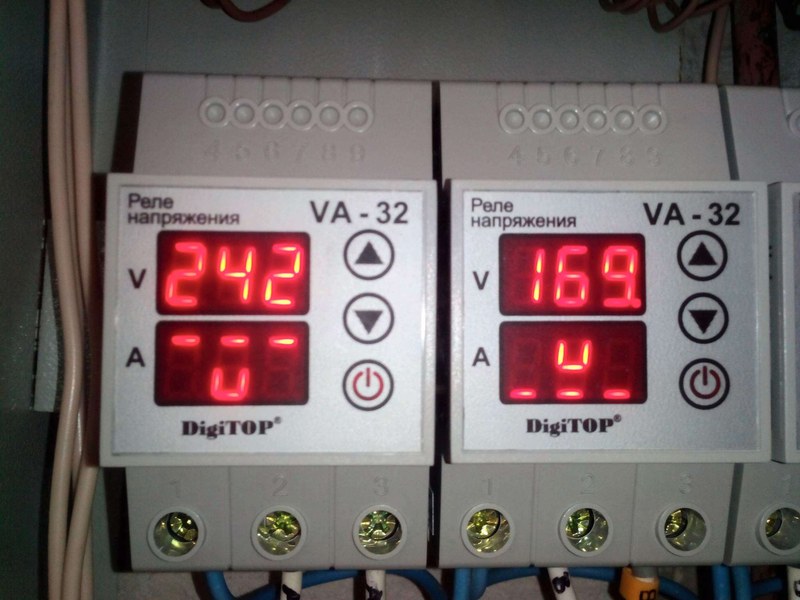

В корпусе VA-32A размещены измерительная электроника, микроконтроллер, электромагнитное реле коммутации и встроенный трансформатор тока. Микроконтроллер получает данные о напряжении сети и токе нагрузки, сравнивает их с установленными значениями и управляет выходным реле. Цифровой индикатор показывает текущие параметры и помогает контролировать состояние устройства. При выходе напряжения за пределы срабатывания нагрузка отключается. Когда напряжение возвращается в допустимый диапазон, реле выдерживает настроенную паузу перед повторным включением. Такая задержка снижает риск частых переключений, особенно при нестабильной сети. При превышении допустимого тока устройство размыкает цепь, а индикация сообщает о срабатывании токовой защиты.
Настройка и монтаж
Настраиваемые пределы напряжения и задержку включения задают кнопками на лицевой панели. Для бытовой и промышленной аппаратуры с компрессорами выдержку повторного запуска обычно выбирают с учётом требований оборудования: слишком короткая пауза может привести к нежелательному повторному пуску при нестабильной сети. Устройство устанавливается в распределительном щите на стандартную DIN-рейку шириной 35 мм и занимает три модуля. При монтаже соблюдают схему подключения входа и выхода, полярность фазного и нейтрального проводников, а также допустимые параметры проводов и клемм. Подключение выполняют при снятом напряжении; после монтажа проверяют надёжность фиксации и затяжку клемм. Корпус со степенью защиты IP20 рассчитан на установку внутри щита, где исключено прямое воздействие воды и пыли. При эксплуатации необходимо периодически проверять состояние соединений и крепление прибора. Реле не заменяет автоматический выключатель: для защиты линии от короткого замыкания и других аварийных токов в схеме предусматривают соответствующую аппаратуру защиты.
Применение компонента
DigiTOP VA-32A используют в однофазных цепях, где требуется одновременно контролировать напряжение и ток нагрузки. Устройство может применяться в распределительных щитах небольших производственных участков, мастерских, насосных узлов, систем автоматики и инженерных сетей зданий. Оно подходит для защиты отдельных линий и подключённых потребителей в пределах установленных токовых параметров. В промышленной установке реле выполняет локальную защитную функцию и помогает ограничить последствия отклонений питающей сети для подключённой нагрузки. При проектировании схемы учитывают рабочий ток потребителей, пусковые режимы, необходимую задержку включения и характеристики вышестоящей защиты.
Таким образом, DigiTOP VA-32A объединяет контроль напряжения и тока, цифровую индикацию и автоматическое отключение нагрузки при заданных аварийных условиях. Настраиваемые пороги и задержка повторного включения позволяют адаптировать работу устройства к параметрам конкретной однофазной линии. Реле применяют как элемент защиты в распределительных щитах и электротехнических системах. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства для электротехнических систем и промышленной автоматизации. Приобрести DigiTOP VA-32A можно в «Олниса» как часть поставок промышленного оборудования.
