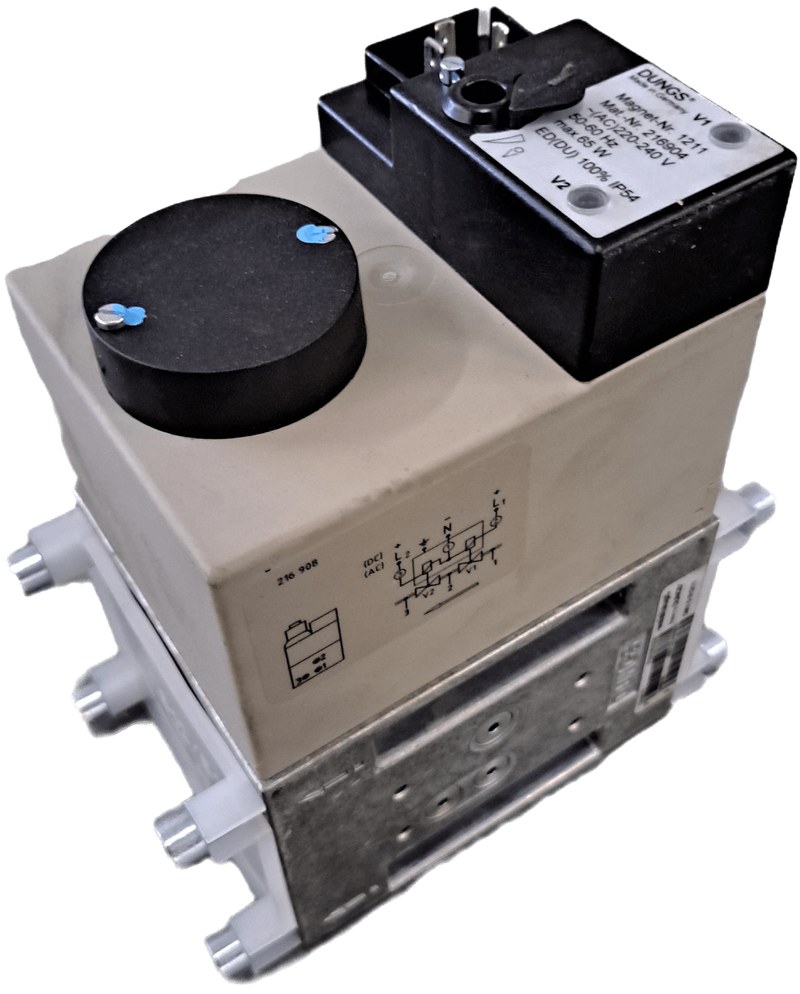

Электромагнитный клапан DUNGS DMV-D 512/11: функциональные возможности и особенности применения

DUNGS DMV-D 512/11 — двойной электромагнитный клапан для газовых систем. В одном корпусе объединены два автоматических запорных клапана, которые перекрывают подачу топлива к горелочному оборудованию. Такое исполнение позволяет выполнить две ступени отсечения в компактном узле газовой рампы и уменьшить число отдельных соединений. Клапан применяют в системах газоснабжения промышленных горелок, котлов и теплогенераторов. Он работает как исполнительный элемент автоматики: открывает газовый тракт при поступлении управляющего сигнала и быстро закрывает его при отключении питания или срабатывании защитной системы.

Основные характеристики

Модель предназначена для работы в газовых линиях, где требуется автоматическое перекрытие потока двумя последовательно установленными клапанами. DMV-D 512/11 относится к исполнению с быстрым открытием и быстрым закрытием. Обозначение 512/11 указывает на вариант клапана и серию, а не на условный диаметр 512 мм. Основные параметры устройства:

• максимальное рабочее давление — 500 мбар, или 50 кПа;
• резьбовые присоединения — Rp 1–Rp 2 в зависимости от исполнения;
• тип клапанов — два нормально закрытых электромагнитных запорных клапана;
• время закрытия — менее 1 с;
• время открытия — менее 1 с;
• степень защиты корпуса — IP54;
• температура окружающей среды — от −15 до +60 C;
• напряжение питания зависит от выбранной электрической версии;
• для распространённых исполнений предусмотрено питание 220–240 В переменного тока с частотой 50–60 Гц, также доступны варианты на другое напряжение;
• средняя допустимая частота переключений для исполнения DMV-D — до 1000 циклов в час.

Фактический расход через клапан зависит от размера присоединения, вида газа и перепада давления. Поэтому его определяют по расходной характеристике конкретного исполнения и параметрам горелочной установки, а не только по диаметру трубопровода. DN

Устройство и конструкция

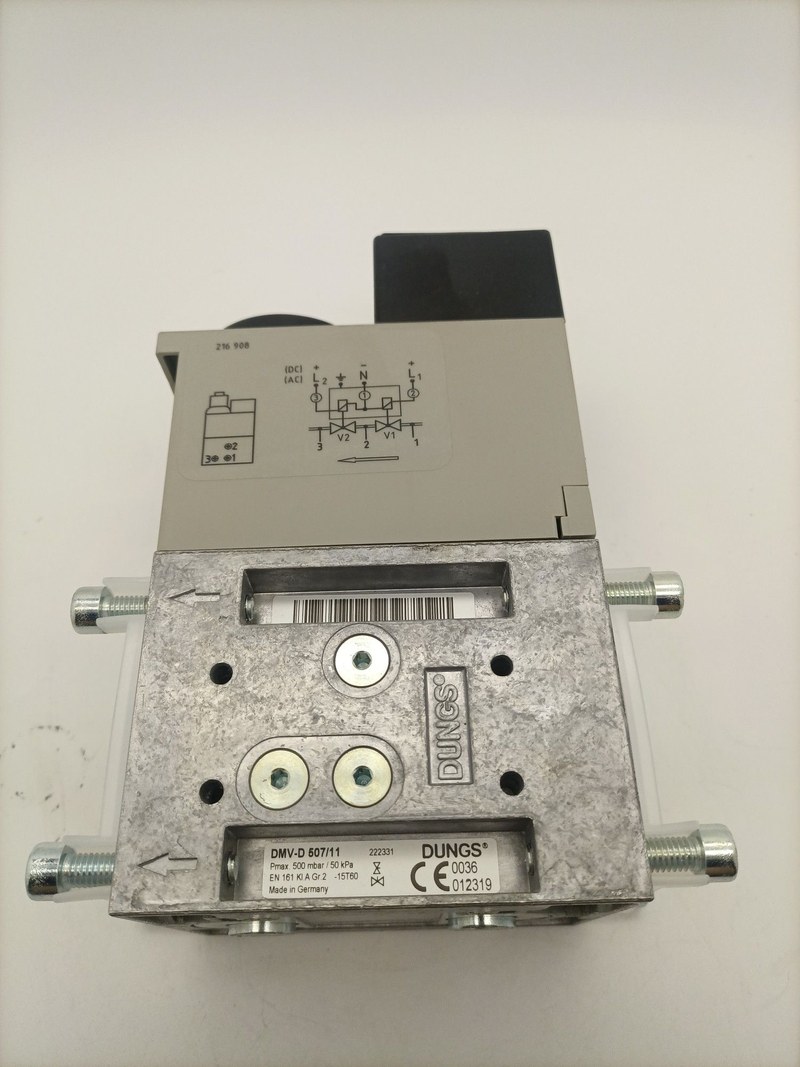

В корпусе DMV-D 512/11 размещены два независимых запорных узла с электромагнитными приводами. Они установлены последовательно в общем газовом тракте. Такая компоновка обеспечивает двойное отсечение потока, сохраняя относительно небольшую длину узла. Основные элементы клапана:

• металлический корпус из алюминия и стали, образующий газовый канал и посадочные места клапанов;
• первый и второй запорные узлы, каждый из которых закрывает проход при отсутствии питания;
• электромагнитные катушки, перемещающие запорные элементы при подаче управляющего напряжения;
• уплотнения седел на основе NBR, обеспечивающие герметизацию при работе с совместимыми газами;
• встроенная сетка, задерживающая крупные загрязнения в газовом потоке;
• электрические выводы и точки для подключения дополнительных устройств контроля и автоматики.

Принцип и режимы работы

В штатном состоянии оба клапана закрыты. При подаче напряжения электромагниты втягивают подвижные элементы и открывают газовый канал. В исполнении DMV-D открытие происходит быстро; регулируемое время плавного пуска, характерное для модификации DMV-DLE, к рассматриваемому типу не относится. При снятии питания электромагнитное усилие исчезает, и клапаны быстро возвращаются в закрытое положение. Такая схема применяется в автоматизированных газовых установках, где прекращение подачи газа должно происходить при останове горелки или срабатывании защиты. Два запорных элемента включены последовательно, поэтому для прохождения газа должны открыться оба. Подача напряжения и последовательность включения клапанов определяются схемой управления горелкой. Во время ввода в эксплуатацию проверяют срабатывание обоих узлов и герметичность закрытого тракта. Для контроля состояния может применяться отдельный контактный модуль, если он предусмотрен комплектацией.

Монтаж и эксплуатация

DMV-D 512/11 устанавливают в газовой линии с учётом направления потока, указанного на корпусе. Монтажное положение допускает установку электромагнитов вертикально вверх или горизонтально. Перед клапаном необходимо предусмотреть фильтрацию газа: встроенная сетка задерживает загрязнения, но не заменяет полноценный фильтр газовой линии. При монтаже учитывают массу и габариты выбранного исполнения, обеспечивают доступ к катушкам и электрическим соединениям. Трубопровод не должен передавать на корпус недопустимые механические нагрузки. Питание подключают в соответствии с маркировкой конкретной версии: диапазон напряжения и тип разъёма зависят от заказанного исполнения. Эксплуатация ограничивается параметрами газа и среды, указанными для изделия. Клапан рассчитан на нейтральные газообразные среды, включая газы семейств 1, 2 и 3; для газов с сероводородом предусмотрено содержание не более 0,1 % по объёму при условии сухой среды. Применимость конкретного газа, допустимое давление и расход должны соответствовать документации установки.

Применение в промышленных системах

Клапан используют в газовых рампах, питающих промышленные горелки и тепловое оборудование. Он может входить в состав систем котельных, сушильных камер, печей, термических агрегатов и технологических линий с газовым нагревом. Компактное двойное исполнение удобно там, где требуется последовательно разместить два запорных элемента в ограниченном пространстве. При этом подбор исполнения учитывает расход топлива, давление в линии, тип газа, присоединительный размер и характеристики электропитания.

Таким образом, DUNGS DMV-D 512/11 объединяет два нормально закрытых электромагнитных клапана и обеспечивает быстрое автоматическое перекрытие газового тракта. Рабочее давление до 500 мбар, варианты резьбовых присоединений Rp 1–Rp 2 и возможность интеграции в газовую рампу делают устройство применимым в промышленных системах сжигания топлива. Рабочие параметры конкретной установки определяют по техническому исполнению клапана и расходной характеристике. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для газовых систем и промышленной автоматизации. «Олниса» выступает поставщиком оборудования для предприятий различных отраслей.
