Регулятор давления газа Dungs FRNG 510: надежная стабилизация давления в газовых системах

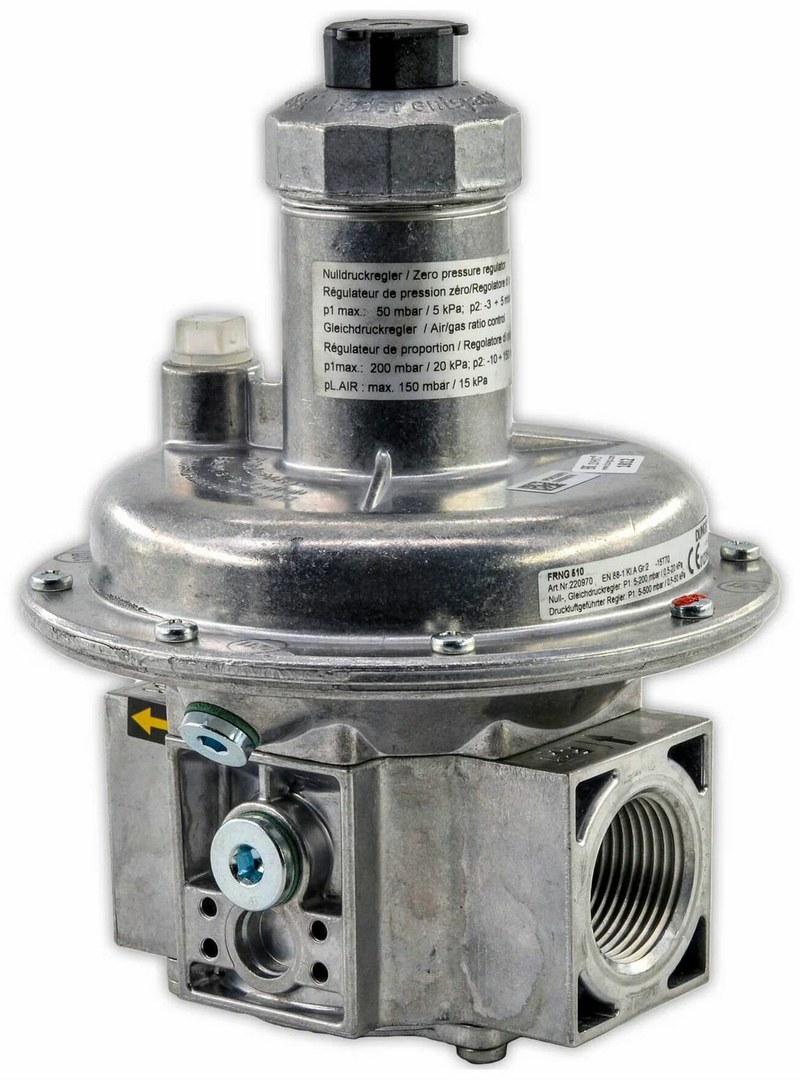

DUNGS FRNG 510 — пружинный регулятор давления газа для горелочного оборудования и систем газоснабжения промышленных установок. Он стабилизирует давление на выходе либо поддерживает соотношение газа и воздуха в зависимости от режима горения. Это помогает сохранять устойчивую подачу топлива при изменении расхода и параметров воздушного потока. Модель FRNG 510 имеет внутреннюю резьбу Rp 1 и выпускается под номером 220970.

Технические характеристики

В газовой линии регулятор снижает влияние колебаний входного давления на работу горелки. В системах с модуляцией мощности он также может изменять выходное давление вслед за управляющим давлением воздуха, сохраняя заданную пропорцию газовоздушной смеси. Основные параметры FRNG 510:

• Максимальное рабочее давление — 500 мбар, или 50 кПа,
• диапазон регулирования выходного давления для регулятора постоянного давления — от 5 до 200 мбар,
• диапазон регулирования для нулевого давления — от −3 до 5 мбар,
• диапазон для пропорционального давления — от −10 до 200 мбар,
• максимальное управляющее давление сжатого воздуха — 350 мбар,
• рабочая температура окружающей среды — от −15 до +70 C,
• присоединение — внутренняя трубная резьба Rp 1,
• материал корпуса — алюминий и сталь, материал мембран и уплотнений — NBR.

Предел рабочего давления 500 мбар не означает, что регулятор работает в любом режиме с таким входным давлением. Для применения в режимах нулевого и пропорционального регулирования документация указывает входное давление до 200 мбар. Диапазон выходных значений зависит от установленной пружины: перед монтажом и вводом в работу учитывают конфигурацию конкретного экземпляра.

Конструкция и принцип работы

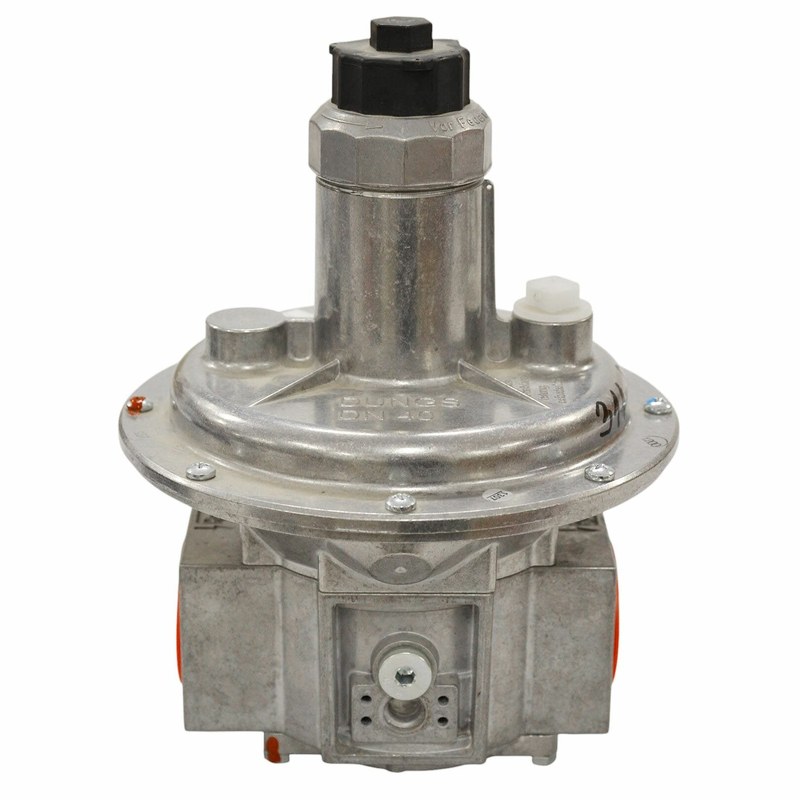

Корпус FRNG 510 образует газовый канал и основание регулятора. Внутри размещён подвижный узел с рабочей и предохранительной мембранами, а в регуляторном куполе находятся настраиваемая пружина и противодействующая ей пружина. Мембрана воспринимает давление в выходной части и передаёт усилие на запирающий элемент. Работа основана на равновесии сил, действующих на мембрану. Когда выходное давление меняется, меняется и усилие со стороны газа. Подвижный узел перемещает запирающий элемент, изменяя проходное сечение клапана. При достижении заданного режима силы уравновешиваются, а давление стабилизируется. В пропорциональном режиме на мембрану дополнительно действует управляющее давление воздуха от вентилятора. К основным конструктивным особенностям относятся:

• регулируемая пружина задания давления и определённая противодействующая пружина,
• компенсационные мембраны, уменьшающие влияние входного давления на регулирование,
• предохранительная мембрана,
• внутренний импульс отбора выходного давления,
• подготовленное наружное подключение импульсной линии,
• стандартное подключение давления вентилятора,
• место для установки байпаса, если он предусмотрен схемой.

Внутренний импульс передаёт регулятору информацию о выходном давлении. Внешнее импульсное подключение используют, когда для корректного измерения необходимо отбирать давление в другой точке системы. Давление вентилятора служит управляющим сигналом в газовоздушных схемах: при изменении подачи воздуха регулятор корректирует подачу газа.

Режимы регулирования

FRNG 510 применяют в трёх вариантах регулирования. Они различаются тем, какой параметр задаёт работу регулятора и как соотносятся давления на его входе и выходе:

• В режиме постоянного давления устройство поддерживает заданное давление газа после регулятора в пределах выбранного диапазона пружины.
• В режиме нулевого давления регулятор удерживает выходное давление около атмосферного уровня; предусмотренный диапазон составляет от −3 до 5 мбар.
• В пропорциональном режиме выходное давление зависит от управляющего давления и применяется, в частности, для поддержания соотношения газа и воздуха.

В варианте с управлением сжатым воздухом управляющее давление подводится к соответствующему штуцеру. Предел для такого сигнала составляет 350 мбар. Для пропорционального управления и газовоздушного регулирования документация указывает максимальное давление до 150 мбар при соотношении давлений около 1:1.

Монтаж и эксплуатация

Регулятор устанавливают в газовой линии с учётом направления потока и конфигурации импульсных соединений. Для моделей с резьбовыми присоединениями от Rp 3/8 до DN 100 купол может располагаться вертикально или горизонтально; допустимая ориентация зависит от выбранного режима. При установке модели в режиме нулевого давления документация допускает также положение куполом вниз. Перед монтажом необходимо сверить схему с документацией конкретного исполнения. Для штатной работы важно учитывать ограничения по среде. FRNG предназначен для газов семейств 1, 2 и 3, а также других нейтральных газообразных сред. Допускается применение с сухим газом, содержащим до 0,1 % сероводорода по объёму. Регулятор не следует использовать со средами, которые не соответствуют этим условиям или могут повредить материалы мембран и уплотнений. При вводе в эксплуатацию проверяют герметичность резьбовых соединений, правильность монтажа импульсных линий и соответствие установленной пружины требуемому диапазону. Затем давление настраивают по параметрам горелочной системы. Изменение пружины или схемы управления влияет на выходную характеристику и требует повторной проверки режима работы.

Применение в промышленности

FRNG 510 используют в газовых линиях промышленных горелок, теплогенераторов, сушильных установок и другого оборудования, где требуется регулировать подачу топлива. В газовоздушных системах он связывает изменение давления воздуха с изменением давления газа. Это позволяет поддерживать рабочее соотношение компонентов при модуляции горения. Резьбовое присоединение Rp 1 подходит для трубопроводов соответствующего размера. При проектировании учитывают пропускную способность линии, рабочее давление, нужный режим регулирования и параметры подключённой горелки. Регулятор является частью газовой системы и работает совместно с её запорной, контрольной и защитной арматурой.

Таким образом, DUNGS FRNG 510 — пружинный регулятор для систем промышленного газоснабжения, в которых требуется стабилизация давления, регулирование около нуля или управление подачей газа по давлению воздуха. Мембранный механизм, сменная настройочная пружина и импульсные подключения позволяют включать его в разные схемы горения. При эксплуатации учитывают давление, газовую среду, температурные ограничения и конфигурацию конкретного режима. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены приборы и узлы для промышленных систем, включая оборудование для газового хозяйства и автоматизации технологических процессов. Поставка DUNGS FRNG 510 позволяет комплектовать газовые установки регуляторами промышленного назначения.
