Реле давления DUNGS LGW 1.5 A1 для безопасной эксплуатации газогорелочного оборудования

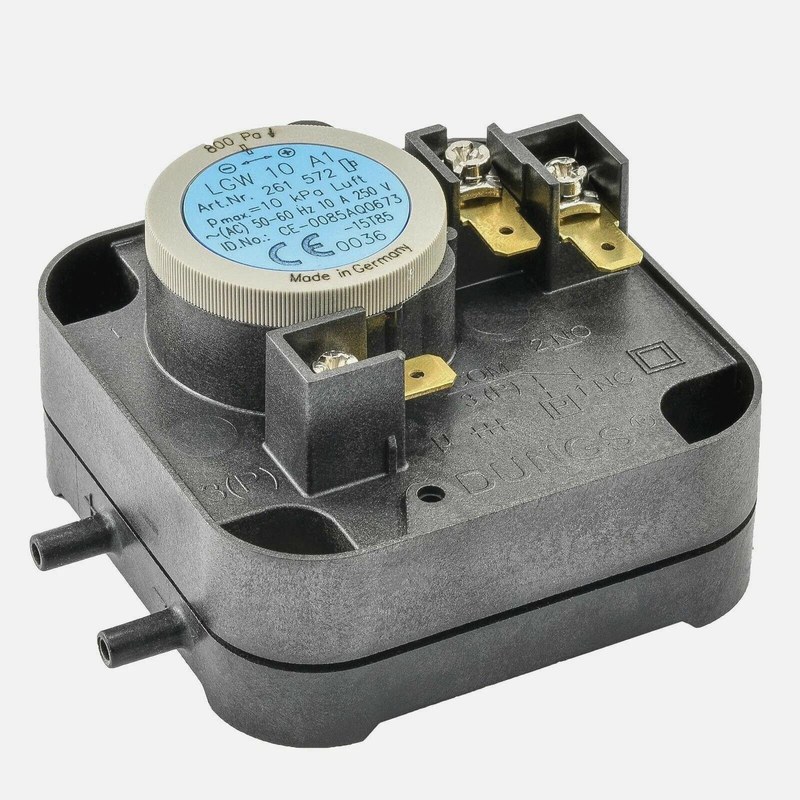

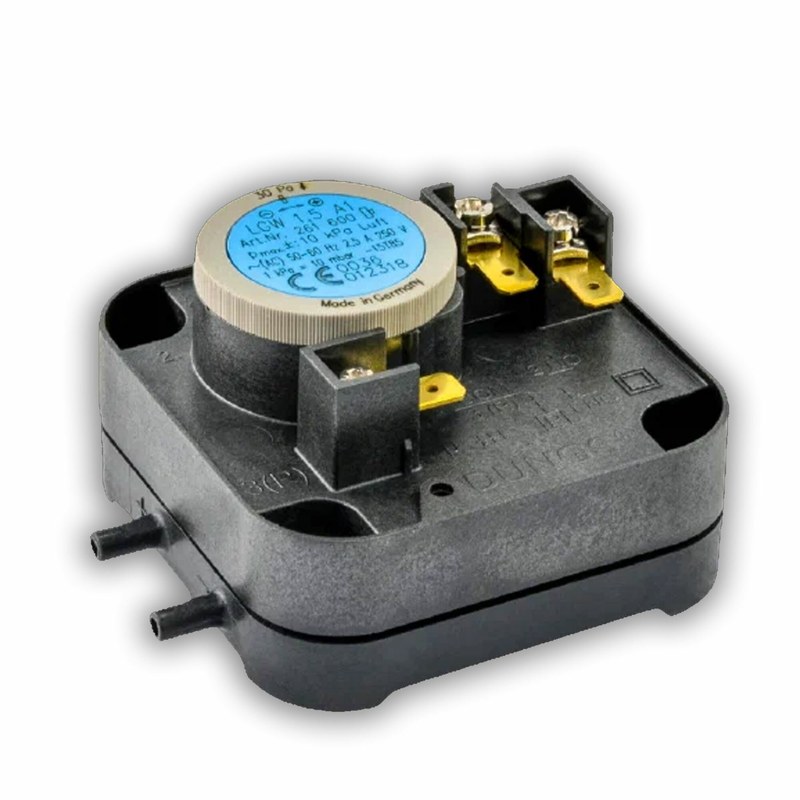

Dungs LGW 1.5 A1 — заводски настроенное дифференциальное реле давления для контроля воздуха, дымовых и отработавших газов. Оно переключает электрическую цепь, когда перепад давления достигает заданного значения. В горелочных установках и системах вентиляции такой сигнал помогает контролировать наличие воздушного потока и обнаруживать отклонения в работе оборудования.

Технические характеристики

Модель рассчитана на низкие перепады давления. Порог срабатывания задаётся при изготовлении в пределах диапазона конкретного исполнения, поэтому при замене устройства важно учитывать требуемую уставку. Основные параметры LGW 1.5 A1:

• Диапазон заводской настройки — 0,3–1,5 гПа, или 30–150 Па;
• Коммутационный дифференциал — не более 20 Па;
• Максимальное рабочее давление — 100 гПа, или 10 кПа;
• Рабочая среда — воздух, дымовые и отработавшие газы;
• Температура среды и окружающего воздуха — от −15 до +85 C;
• Температура хранения — от −30 до +85 C;
• Степень защиты зависит от установленной контактной защиты: от IP00 до IP42;
• Соответствие для серии заявлено по EN 1854.

Коммутационный дифференциал — это разница между точками переключения при повышении и снижении давления. Значение до 20 Па означает, что контакты не обязаны переключаться строго при одном и том же давлении в обоих направлениях; это учитывается при настройке порога в системе управления.

Устройство и принцип работы

Корпус реле содержит чувствительный элемент, который реагирует на разность давлений, и контактный механизм. Давление подводится к патрубкам, обозначенным знаками «+» и «−»: к первому подключают сторону с более высоким давлением, ко второму — с более низким. Для некоторых схем предусмотрено дополнительное подключение высокого давления через порт p3. При изменении перепада давления чувствительный элемент перемещает контактный механизм. При росте давления нормально замкнутый контакт 1 размыкается, а нормально разомкнутый контакт 2 замыкается. При снижении давления контакты возвращаются в исходное состояние. Так реле передаёт сигнал о достижении порога в цепь управления горелкой, вентилятором или другим оборудованием. LGW 1.5 A1 работает как переключатель электрической цепи, а не как измерительный прибор с непрерывной индикацией давления. Его задача — выдать дискретный сигнал при изменении контролируемого перепада.

Электрическое подключение и монтаж

При подключении учитывают допустимую нагрузку контактов и характеристики защитного исполнения. Для исполнения LGW 1.5 A1 максимальный ток при переменном напряжении составляет 1,5 А для активной нагрузки при cos = 1 и 0,8 А при cos = 0,6. Предусмотрены плоские контактные выводы 6,3 × 0,8 мм. Допустимое напряжение зависит от типа контактов; его сверяют с документацией конкретного исполнения. При монтаже важно соблюдать полярность портов давления и указания на маркировке. Реле устанавливают в месте, защищённом от вибрации. Для защиты от случайного прикосновения к токоведущим частям применяют соответствующее исполнение контактной крышки: IP00 не обеспечивает такой защиты, а варианты IP20 и IP42 предусматривают защитные элементы; IP42 также обеспечивает разгрузку кабеля от натяжения для кабеля диаметром 5,6–6,2 мм. В цепи постоянного тока следует соблюдать установленные изготовителем пределы напряжения и тока. Работы с электрическими контактами выполняют при снятом напряжении. Перед вводом системы в эксплуатацию проверяют правильность подсоединения трубок, состояние контактов и переключение реле при изменении давления.

Сферы применения

Низкий порог срабатывания делает LGW 1.5 A1 пригодным для контроля небольших перепадов давления в оборудовании с воздушным потоком. В системах горения и вентиляции реле может сигнализировать управляющей автоматике о снижении или повышении давления относительно заданного значения. К типичным задачам относятся:

• Контроль перепада давления воздуха в горелочных установках;
• Сигнализация об изменении давления в воздушных и вытяжных трактах;
• Контроль параметров в системах вентиляции и кондиционирования;
• Передача сигнала в цепь блокировки или управления при отклонении давления.

Применение ограничено максимальным рабочим давлением 10 кПа, температурными пределами и допустимой нагрузкой контактов. Устройство рассчитано на указанные среды; его нельзя считать универсальным реле для любых газов или жидкостей. Заводскую уставку также следует сверять с параметрами системы: модель с неподходящим порогом не обеспечит требуемую точку переключения.

Таким образом, Dungs LGW 1.5 A1 — компактное реле для дискретного контроля низкого перепада давления. Заводская настройка, переключающие контакты и подключение по двум точкам давления позволяют использовать его в цепях контроля горелочных и вентиляционных систем. Надёжная работа зависит от соответствия уставки проектному значению, соблюдения температурных и электрических ограничений, а также правильного монтажа. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены компоненты для систем автоматизации, контроля давления и работы промышленного оборудования.
