Преобразователь частоты ELHART EMD Mini 037 T: надежность и энергоэффективность в промышленности

ELHART EMD-MINI 037 T — частотный преобразователь для управления трёхфазным асинхронным электродвигателем мощностью 3,7 кВт. Он изменяет частоту и напряжение питания двигателя, позволяя регулировать скорость вращения без механического изменения передачи. Такое управление применяют, когда производительность насоса, вентилятора, конвейера или другого механизма должна соответствовать текущей нагрузке.

Технические характеристики

EMD-MINI 037 T входит в серию преобразователей для общепромышленного применения. Его параметры определяют совместимость с сетью и электродвигателем, а также возможности регулирования скорости и подключения внешних сигналов. Основные характеристики модели:

• номинальная мощность подключаемого двигателя — 3,7 кВт,
• питающее напряжение — трёхфазное, 380 В; допустимый диапазон — 330–440 В,
• частота питающей сети — 50/60 Гц,
• номинальный входной ток — 10,7 А,
• номинальный выходной ток — 8,6 А,
• выходное напряжение — трёхфазное, от 0 до 380 В,
• диапазон выходной частоты — 0,1–590 Гц,
• перегрузочная способность — 150% номинального тока в течение 60 секунд,
• габаритные размеры — 85 × 180 × 116 мм, масса — около 1,47 кг.

Мощность преобразователя служит ориентиром, но при проверке совместимости учитывается прежде всего номинальный ток двигателя. Он не должен превышать выходной ток модели — 8,6 А. Верхний предел частоты 590 Гц предназначен для работы с совместимыми высокоскоростными двигателями; его нельзя рассматривать как универсальный режим для любого электропривода.

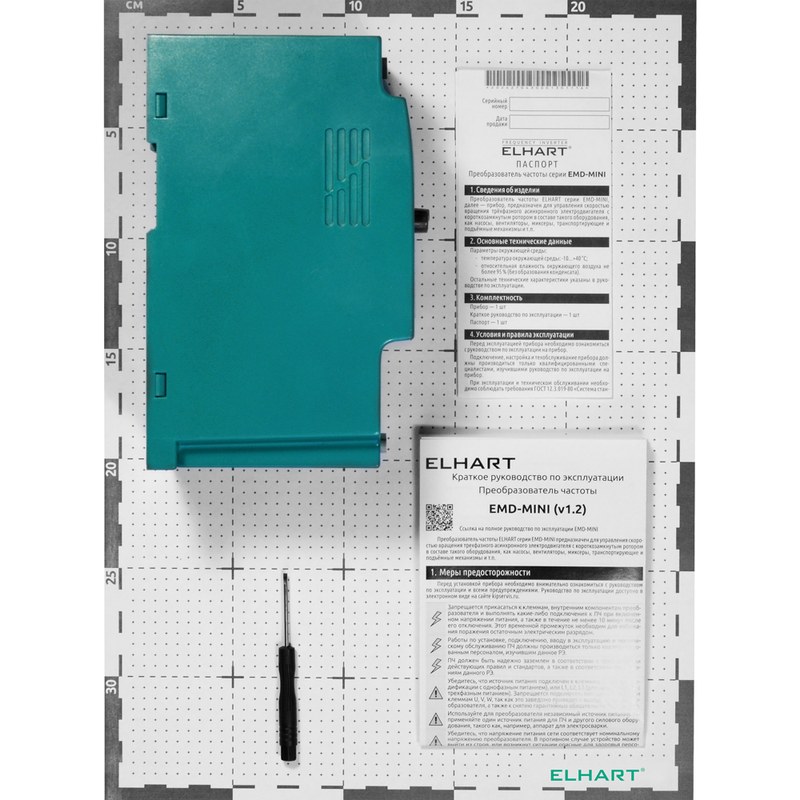

Конструкция и органы управления

Преобразователь объединяет силовую часть, электронный блок управления, интерфейсы ввода и вывода сигналов и систему охлаждения. На лицевой панели расположены органы задания частоты и индикации команд пуска, останова и направления вращения. Поворотный регулятор позволяет задавать скорость локально, а кнопки используются для просмотра и изменения параметров. Для связи с внешними устройствами и технологическими датчиками предусмотрены:

• четыре дискретных входа типа NPN для команд и сигналов управления,
• один аналоговый вход для задания сигнала 0–10 В или 4–20 мА,
• встроенное питание 10 В для внешнего потенциометра,
• релейный выход с нормально разомкнутым контактом, рассчитанный на 250 В переменного тока и ток до 3 А,
• интерфейс RS-485 с протоколом Modbus RTU,
• встроенный вентилятор охлаждения.

Аналоговый вход позволяет использовать внешний регулятор или датчик с подходящим выходным сигналом. Через дискретные входы можно передавать команды пуска, останова и другие назначенные функции. RS-485 применяется для связи с контроллером или системой автоматизации.

Принцип работы и функциональные возможности

Преобразователь получает переменное напряжение сети и формирует на выходе трёхфазное напряжение с регулируемыми частотой и амплитудой. Изменение частоты меняет скорость вращения магнитного поля двигателя, а вслед за ней — скорость вала. В базовом режиме устройство поддерживает заданное соотношение напряжения и частоты U/f, что позволяет управлять асинхронным двигателем в широком диапазоне скоростей. Встроенный ПИД-регулятор может поддерживать заданное значение технологического параметра, например давления, расхода или температуры. Для этого преобразователь получает обратный сигнал от датчика через аналоговый вход и корректирует частоту вращения двигателя. При работе ПИД-регулятора предусмотрен спящий режим: если нагрузка мала и заданный параметр сохраняется, преобразователь может остановить двигатель, а затем возобновить работу при изменении сигнала.В программном режиме можно задать до 15 шагов с параметрами скорости и направления вращения. Также предусмотрена коррекция характеристики U/f по трём точкам, позволяющая настроить режим под особенности нагрузки. Для обычного разгона и торможения задаются временные интервалы в пределах 0–999,9 секунды.

Подключение и эксплуатация

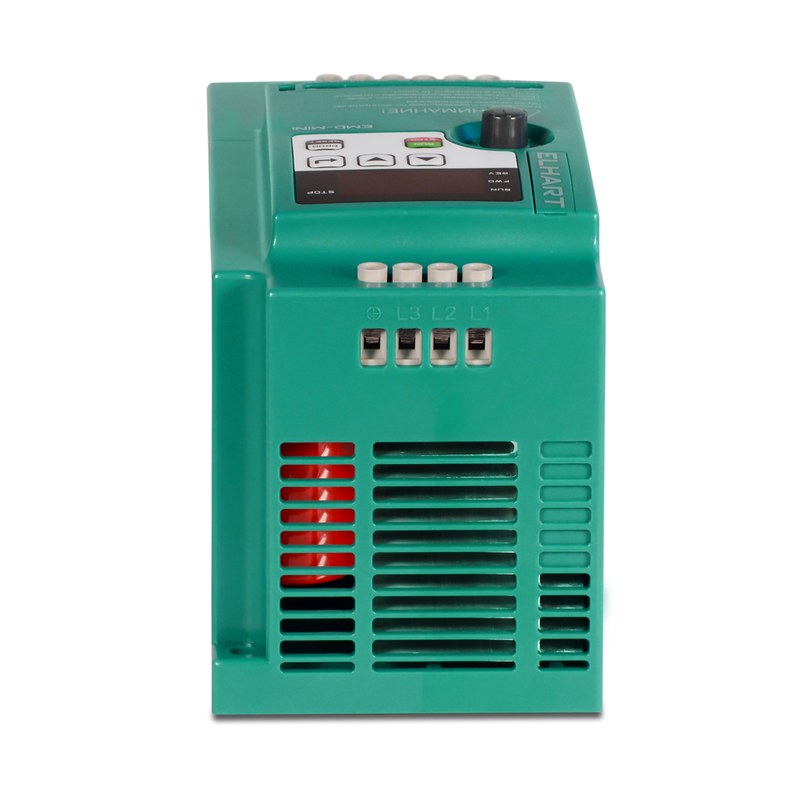

При монтаже силовое питание подключают к входным клеммам L1, L2 и L3, а двигатель — к выходным U, V и W. Сетевое напряжение должно соответствовать маркировке устройства. В цепи питания предусматривают защитный автомат или предохранитель; при подключении важно не подавать сетевое напряжение на выходные клеммы двигателя. Сигнальные кабели и силовые проводники прокладывают с учётом требований руководства, чтобы снизить влияние помех на аналоговые сигналы и связь. Корпус модели EMD-MINI 037 T имеет крепление для DIN-рейки шириной 35 мм; также допускается монтаж на панель. При установке в шкафу оставляют свободное пространство для вентиляции. Рабочая температура окружающей среды составляет от −10 до +40 C, относительная влажность — до 95% без образования конденсата.

Сферы применения

EMD-MINI 037 T используют в приводах, для которых требуется регулировать скорость вращения двигателя и поддерживать параметры процесса. ПИД-регулирование особенно полезно в системах, где производительность зависит от обратной связи с датчиком. Типичные области применения включают:

• насосные установки с регулированием давления или расхода,
• вентиляционные системы с изменяемой производительностью,
• конвейеры и транспортёры с регулируемой скоростью движения,
• технологические механизмы с периодическим изменением скорости,
• машины и установки с дистанционным управлением через RS-485.

К практическим особенностям модели относятся компактный корпус, встроенный интерфейс связи и возможность управления как с панели, так и внешними сигналами. При этом устройство рассчитано на скалярное управление: для задач, требующих точного контроля момента на малой скорости или динамичного позиционирования, необходимо отдельно оценить требования привода и возможности двигателя.
