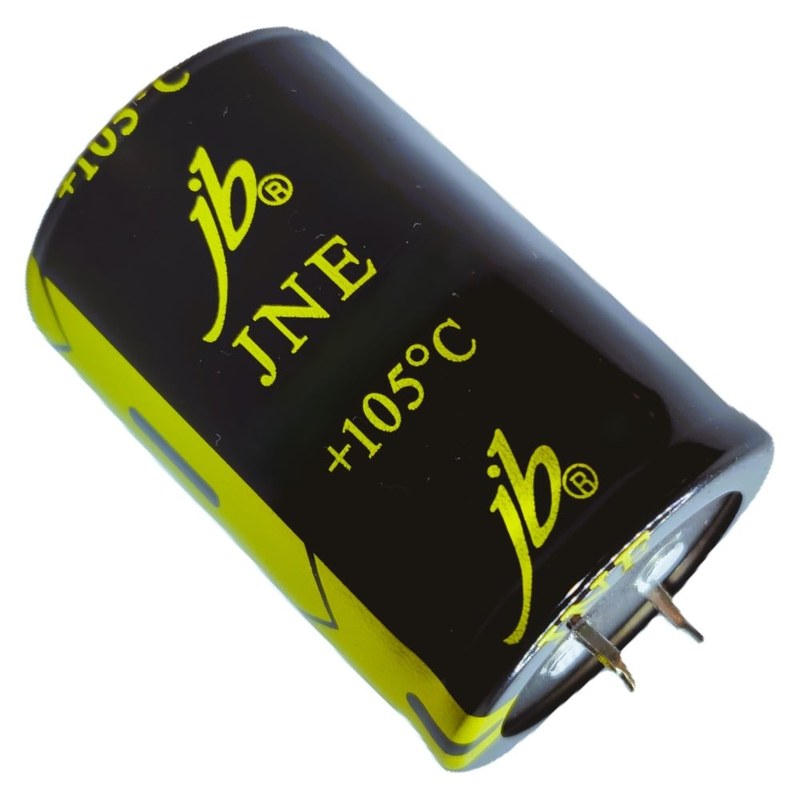

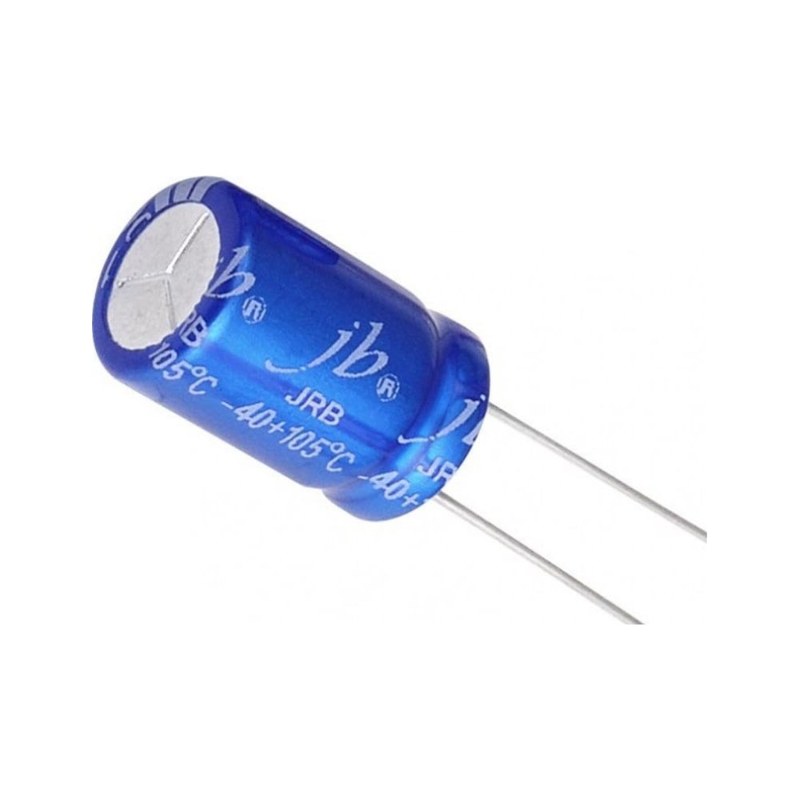

Электролитические конденсаторы ECAP JB: функциональные возможности и преимущества

ECAP JB — обозначение серии электролитических конденсаторов. Такие компоненты применяются в электронных узлах промышленного оборудования для накопления заряда, сглаживания пульсаций и фильтрации напряжения. Конденсатор снижает переменную составляющую сигнала в цепи постоянного тока и помогает поддерживать стабильную работу блоков питания, приводов и систем управления.

Технические параметры

Электролитический конденсатор особенно эффективен там, где требуется сравнительно большая ёмкость при компактных размерах. В промышленной аппаратуре он работает вместе с выпрямителем, преобразователем или регулятором и уменьшает скачки напряжения, возникающие при изменении нагрузки. Для оценки применимости конкретного ECAP JB учитывают следующие параметры:

• номинальная ёмкость, выраженная в микрофарадах, определяет количество заряда, которое способен накопить компонент,
• номинальное напряжение постоянного тока задаёт верхний предел напряжения при предусмотренных изготовителем условиях,
• допустимый ток пульсаций показывает, какой переменный ток конденсатор может пропускать без недопустимого нагрева,
• эквивалентное последовательное сопротивление влияет на потери энергии и величину пульсаций,
• рабочая температура определяет допустимый тепловой режим и связана с ожидаемым сроком службы,
• габариты и тип выводов задают требования к монтажному месту и способу соединения.

Номинальные значения нельзя выбирать только по сходству внешнего вида или обозначения серии. Для замены учитывают ёмкость, напряжение, полярность, ток пульсаций, размеры и шаг выводов. Рабочее напряжение схемы должно оставаться ниже предельного значения, указанного для установленного конденсатора.

Конструкция

В алюминиевом электролитическом конденсаторе электрическая энергия накапливается в тонком оксидном слое, который служит диэлектриком. Большая поверхность электродов позволяет получить высокую ёмкость при небольшом объёме корпуса. Основные элементы конструкции выполняют следующие функции:

• анодная алюминиевая фольга образует электрод с развитой поверхностью,
• оксидная плёнка на аноде служит диэлектриком,
• электролит обеспечивает электрический контакт со вторым электродом и участвует в формировании катодной системы,
• разделительная бумага удерживает электролит и изолирует слои фольги,
• выводы соединяют внутренние электроды с контактами внешней цепи,
• корпус защищает обмотку и несёт маркировку номинальных параметров,
• предохранительный элемент корпуса снижает риск разрушения при чрезмерном внутреннем давлении.

Конкретное исполнение корпуса и выводов зависит от модификации. Установка выполняется с учётом маркировки полярности: переполюсовка может вызвать рост тока утечки, нагрев и повреждение компонента.

Принципы и режимы работы

При подаче постоянного напряжения конденсатор заряжается. На его электродах формируется разность потенциалов, а оксидный слой препятствует постоянному протеканию тока через диэлектрик. В цепях с пульсирующим напряжением компонент периодически принимает и отдаёт заряд, сглаживая изменения напряжения. В блоке питания после выпрямителя ECAP JB может уменьшать амплитуду пульсаций. При изменении нагрузки накопленный заряд частично поддерживает напряжение до того, как источник успеет компенсировать изменение тока. Конденсатор не стабилизирует напряжение самостоятельно: результат зависит от его параметров, частоты пульсаций, нагрузки и характеристик остальных элементов схемы. Для нормальной работы учитывают несколько режимов:

• при включении происходит заряд конденсатора, поэтому в цепи может возникать кратковременный пусковой ток,
• в установившемся режиме компонент сглаживает пульсации и принимает переменную составляющую тока,
• при повышенной частоте возрастают требования к допустимому току пульсаций и тепловому режиму,
• при длительном нагреве ускоряется старение электролита и сокращается срок службы,
• при превышении допустимого напряжения возрастает риск деградации диэлектрика и выхода изделия из строя.

Монтаж и эксплуатация

Конденсатор устанавливают с соблюдением полярности и электрических зазоров, предусмотренных конструкцией платы или блока. При монтаже выводы не должны испытывать чрезмерного механического усилия: нагрузка может повредить контакт с внутренней обмоткой. Перед заменой оборудование обесточивают, а остаточный заряд проверяют и безопасно снимают. Температурный режим оценивают не только по температуре окружающего воздуха, но и по собственному нагреву компонента. Он зависит от тока пульсаций, эквивалентного последовательного сопротивления, вентиляции и близости силовых элементов. При эксплуатации также учитывают естественное старение: со временем ёмкость может снижаться, а внутренние потери — увеличиваться.

Области применения

Конденсаторы ECAP JB могут использоваться в электронных узлах, где требуются накопление заряда и фильтрация напряжения. Конкретная пригодность зависит от полного обозначения изделия и расчётного режима схемы. Типовые области применения включают:

• выходные цепи выпрямителей и импульсных источников питания,
• звенья постоянного тока преобразователей,
• платы управления и автоматики,
• электронные модули измерительной и контрольной аппаратуры,
• узлы фильтрации и развязки питания.

В силовых цепях конденсатор проверяют на соответствие току пульсаций и температуре. В чувствительных электронных узлах существенными становятся стабильность ёмкости, уровень потерь и допустимая величина остаточных пульсаций.

Таким образом, ECAP JB относится к электролитическим конденсаторам, которые применяются для накопления заряда и сглаживания напряжения в электронных узлах промышленного оборудования. Их конструкция обеспечивает высокую ёмкость при компактном исполнении, а корректная работа зависит от соблюдения полярности, электрических и тепловых ограничений. При определении параметров конкретного изделия необходимо ориентироваться на полный код модели и маркировку корпуса. «Олниса» выступает поставщиком промышленного оборудования для предприятий России и стран СНГ. Компания поставляет электронные компоненты и оборудование, используемые в промышленных системах питания, управления и автоматизации.
