Частотный преобразователь ELHART EMD-V для автоматизации производственных процессов
ELHART EMD-V — серия векторных преобразователей частоты для управления асинхронными электродвигателями. Устройства изменяют частоту и напряжение питания двигателя, регулируя его скорость и пусковой момент. Это позволяет адаптировать работу привода к технологическому процессу, уменьшать механические нагрузки при запуске и поддерживать заданный режим оборудования. Серия включает модели EMD-VL и EMD-VH, рассчитанные на разные уровни мощности и варианты подключения. Преобразователи применяются как в приводах с обычным регулированием скорости, так и в системах, где важны высокий момент на малых оборотах или точное поддержание скорости с помощью обратной связи.
Технические характеристики
Параметры EMD-V определяют, с какими двигателями и сигналами управления может работать преобразователь. Их следует соотносить с характеристиками конкретной модификации и электродвигателя. К основным характеристикам серии относятся:
- выходная частота — 0–590 Гц, что позволяет задавать широкий диапазон скоростей привода;
- дискретность цифрового задания частоты — 0,01 Гц;
- пусковой момент в режиме SVC — до 150 % при частоте 0,5 Гц;
- время разгона и торможения — от 0 до 6500 с, что даёт возможность настраивать динамику привода под механизм;
- предустановленные скорости и программные шаги — до 16;
- степень защиты корпуса — IP20;
- допустимая температура окружающей среды — от −10 до +40 C без обмерзания, относительная влажность — не более 95 % без конденсации.
Для серии также предусмотрены встроенный ПИД-регулятор с поддержкой обратной связи, счётчик импульсов для учёта количества изделий и партий, а также интерфейс RS-485 с протоколом Modbus RTU и скоростью передачи данных до 115 200 бит/с.
Конструкция и принцип работы
Преобразователь объединяет силовую часть и электронную систему управления. Первая преобразует сетевую энергию в регулируемое питание двигателя, вторая обрабатывает команды оператора, сигналы датчиков и данные от системы автоматизации. В типовой силовой цепи частотного преобразователя входное переменное напряжение выпрямляется, сглаживается в промежуточном звене постоянного тока и затем преобразуется инвертором в трёхфазное напряжение с заданными параметрами. Контроллер управляет переключением силовых полупроводниковых элементов, формируя требуемые частоту и напряжение на выходе. Таким образом, скорость двигателя регулируется электронно, без механического изменения передаточного отношения. В режиме U/f преобразователь поддерживает соотношение напряжения и частоты. Такой способ подходит для приводов, где не требуется точное управление моментом.
Управление и подключение сигналов

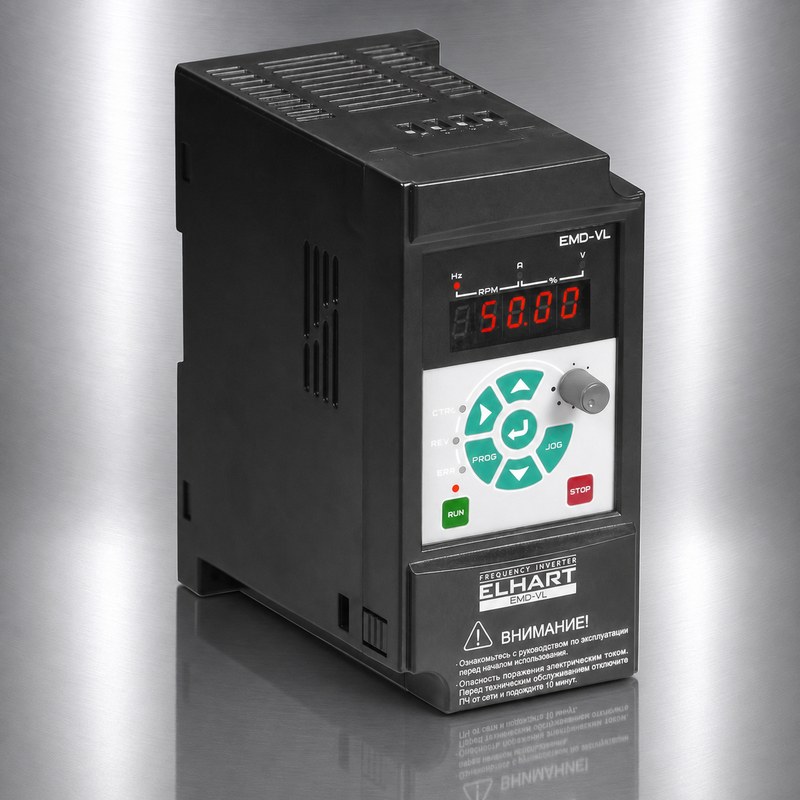

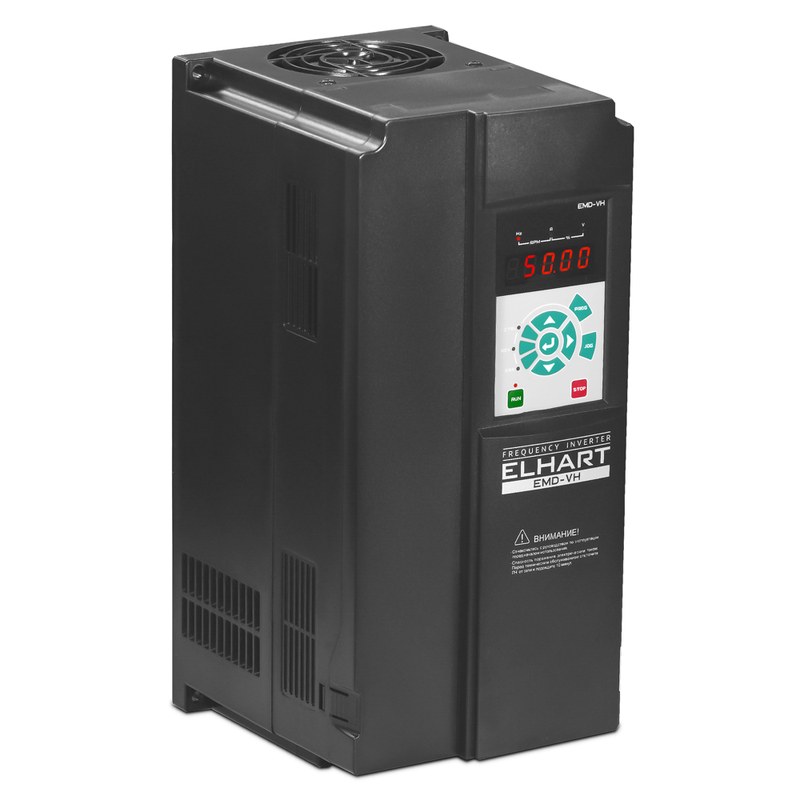

EMD-V принимает команды с пульта, аналоговых и импульсных входов, через интерфейс связи или из программного режима. Аналоговый сигнал 0–10 В либо 4–20 мА может задавать скорость или передавать измеряемое значение для ПИД-регулятора. Цифровые входы используются для команд запуска, остановки и переключения режимов. Количество встроенных сигналов зависит от серии. EMD-VL имеет пять дискретных входов, один аналоговый вход, один релейный и один транзисторный выход, а также один аналоговый выход. У EMD-VH предусмотрены шесть дискретных входов, два аналоговых входа, два релейных выхода, один транзисторный и два аналоговых выхода. Дискретные входы поддерживают конфигурации PNP и NPN. Для расширения функций можно использовать дополнительные карты, в том числе для подключения энкодера или дополнительного релейного выхода. При монтаже преобразователь подключают к питающей сети и электродвигателю по схеме, предусмотренной для конкретной модификации. Отдельно организуют цепи управления и связи, соблюдая разделение силовых и сигнальных проводников. Для защиты двигателя и преобразователя настраивают параметры, соответствующие паспортным данным электродвигателя, включая номинальный ток и время разгона. Для каждого исполнения необходимо учитывать указанные производителем входное напряжение, выходной ток и рекомендуемый номинал автоматического выключателя.
Применение и практические преимущества
Векторное управление и набор интерфейсов позволяют использовать EMD-V в приводах с различными требованиями к скорости, моменту и автоматизации. Производитель указывает среди применений нагруженные механизмы и системы, которым требуется точное регулирование вращения. Серию применяют в приводах экструдеров, дробилок, норий, промышленных миксеров и мешалок. При подключении энкодера преобразователь может использоваться в приводах весовых дозаторов, станков, манипуляторов и синхронизированных конвейеров. ПИД-регулятор позволяет поддерживать заданное технологическое значение по сигналу датчика, а Modbus RTU — обмениваться данными с программируемым логическим контроллером. К практическим достоинствам серии относятся выбор между несколькими методами управления, широкий диапазон моделей по мощности, поддержка стандартных аналоговых и дискретных сигналов, встроенная связь RS-485 и возможность расширения функций. Пусковой момент до 150 % при 0,5 Гц в режиме SVC полезен для механизмов, которым требуется уверенный запуск на малой скорости. Ограничение момента может снижать риск чрезмерной нагрузки на механизм или обрабатываемый материал.
Таким образом, ELHART EMD-V — семейство преобразователей частоты для регулирования асинхронных электроприводов от малой до высокой мощности. Поддержка режимов U/f, SVC и FVC, программируемые скорости, ПИД-регулятор и интерфейсы управления позволяют включать серию в разнообразные промышленные системы. Конкретные параметры питания, тока и функционального оснащения зависят от модели. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для промышленных предприятий и производственных систем. Для приводных задач ELHART EMD-V относится к оборудованию, сочетающему регулирование скорости двигателя с возможностью интеграции в автоматизированные процессы.
