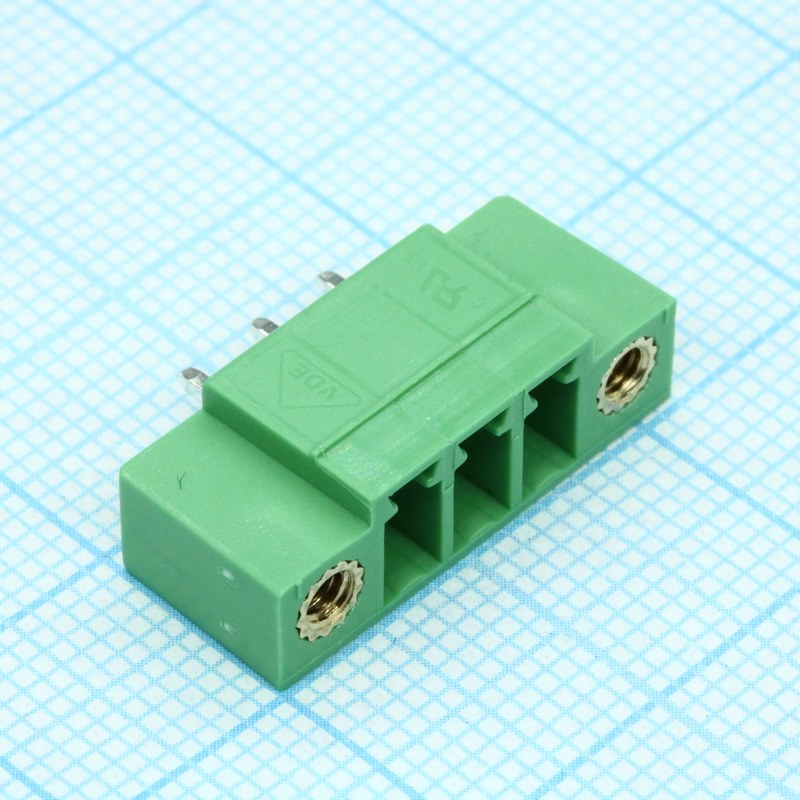

Клемма Degson 15EDG-GBM-3.81-08P 10010000006 — надежное решение для электрических соединений

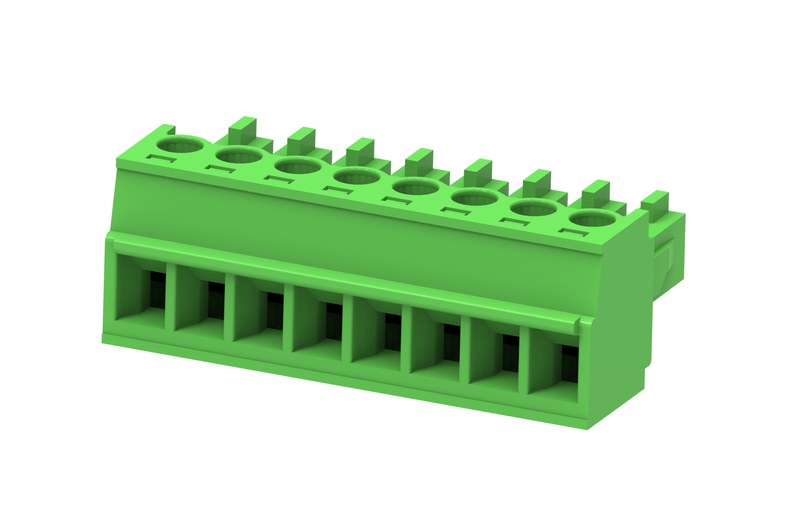

Degson 15EDG-GBM-3.81-08P-10010000006 — восьмиконтактный разъёмный клеммный блок для соединения проводников с электрическими цепями оборудования. Он позволяет подключить проводку винтовыми зажимами, а затем быстро разъединить стык с совместимой ответной частью. Такой формат применяют в узлах, где требуется компактное многоконтактное соединение и периодический доступ к проводам без демонтажа всей проводки. Модель относится к серии 15EDG-GBM с шагом контактов 3,81 мм. В обозначении 08P указано исполнение на восемь полюсов, а номер 10010000006 идентифицирует конкретную конфигурацию изделия.

Технические характеристики

Клеммный блок образует разъёмную точку между кабельными проводниками и ответной частью, установленной в оборудовании. Восьмиполюсное исполнение позволяет объединить в одном компактном стыке несколько цепей, сохраняя возможность их быстрого разъединения при обслуживании или замене узла. Основные параметры модели:

• номинальный ток по IEC — 7 А на контакт при предусмотренных условиях применения,
• номинальное напряжение по IEC — 250 В,
• номинальные параметры UL для группы B — 8 А и 300 В,
• импульсное выдерживаемое напряжение для категории III/степени загрязнения 2 — 2,5 кВ,
• шаг между контактами — 3,81 мм,
• число полюсов — 8,
• сечение одножильного и гибкого проводника — 0,2–1,5 мм2,
• диапазон проводов по американской системе — AWG 30–14,
• длина зачистки жилы — 6 мм,
• момент затяжки винтового зажима — 0,2 Н·м,
• рабочая температура — от −40 до +105 C с учётом снижения допустимой нагрузки при изменении условий эксплуатации.

Параметры IEC и UL относятся к разным системам оценки и не должны механически объединяться в один режим работы. При проектировании учитывают применимый стандарт, материал и сечение провода, температуру внутри корпуса и характеристики сопрягаемой части. Значение номинального тока также нельзя считать безусловно допустимым для любой температуры: производитель указывает зависимость рабочих ограничений от кривой снижения нагрузки.

Конструкция и материалы

Корпус выполнен из изоляционного полиамида PA66. Внутри расположены восемь токопроводящих контактов; контактная зона имеет лужёное покрытие. Винтовой зажим фиксирует зачищенную жилу, а резьбовой крепёжный элемент M2 служит для установки и фиксации блока в предусмотренном конструкцией узле. Ключевые конструктивные особенности модели:

• однорядное расположение восьми контактов с шагом 3,81 мм,
• винтовое подключение проводника с применением плоской отвёртки,
• медные контактные элементы с лужёной поверхностью,
• изоляционный корпус из PA66 с классом горючести UL94V-0,
• возможность разъёмного соединения с совместимой частью серии,
• крепление с использованием резьбового элемента M2.

Полиамидный корпус разделяет соседние контакты и сохраняет их положение при подключении проводов. Лужение контактной зоны способствует стабильному электрическому контакту при штатной эксплуатации. Класс UL94V-0 характеризует поведение материала при испытании на горючесть; сам по себе он не заменяет требований к защите оборудования и выбору места установки.

Принцип работы и подключение

Электрическое соединение формируется в два этапа: жила закрепляется в винтовом зажиме клеммы, затем блок соединяется с ответной частью. При стыковке контакты двух частей образуют проводящие цепи, а разъёмная конструкция позволяет разделить их при необходимости. Клемма не выполняет коммутацию или защиту цепи: эти функции возлагаются на соответствующие устройства системы. При монтаже необходимо соблюдать установленную подготовку проводника и параметры затяжки:

• перед подключением цепь обесточивают,
• изоляцию снимают на длину 6 мм, не повреждая токопроводящую жилу,
• сечение провода выбирают в пределах 0,2–1,5 мм2,
• винтовые зажимы затягивают моментом 0,2 Н·м,
• для работы используют плоскую отвёртку с размером шлица 0,4 × 2,5 мм,
• ответную часть соединяют без перекоса, проверяя совпадение контактов.

Недостаточная затяжка может повысить переходное сопротивление и вызвать нагрев соединения. Чрезмерное усилие способно повредить зажим или проводник. После монтажа проверяют фиксацию каждой жилы и отсутствие оголённых участков за пределами контактной зоны. Повторное разъединение выполняют за корпус разъёма, не вытягивая его за провода.

Условия применения

Клеммный блок используют в электрических шкафах и корпусах оборудования, где предусмотрено соединение с совместимой частью серии 15EDG-GBM. Восемь контактов подходят для компактного объединения цепей питания, сигналов или управления; конкретное назначение каждого полюса определяют схемой устройства. При эксплуатации учитывают предельные значения напряжения и тока, допустимое сечение проводника, температуру и условия размещения. Рабочий диапазон −40...+105 C указан с оговоркой о снижении нагрузки в зависимости от температурного режима. При подборе сопрягаемого компонента необходимо сверять серию, шаг контактов и число полюсов: внешнее сходство разъёмов не гарантирует электрическую и механическую совместимость. Для изделия указаны испытательные спецификации IEC 61984 и UL 1059.

Области применения

Компактный шаг и разъёмный способ соединения делают модель пригодной для аппаратных узлов, в которых проводку требуется подключать отдельным блоком. Клемму могут применять в системах управления и автоматики, электронных модулях, корпусных устройствах и вспомогательных цепях промышленного оборудования — при соответствии электрических нагрузок паспортным параметрам. Разъёмное исполнение упрощает замену узла или проверку цепей: для отсоединения не требуется каждый раз отвинчивать все подключённые проводники. Восьмиконтактный формат также позволяет уменьшить число отдельных соединительных точек внутри устройства.

Таким образом, Degson 15EDG-GBM-3.81-08P-10010000006 — восьмиполюсный винтовой клеммный блок с шагом 3,81 мм, рассчитанный на разъёмное подключение проводников сечением 0,2–1,5 мм2. При соблюдении номинальных параметров и требований к монтажу он обеспечивает компактное соединение цепей питания и управления, удобное для технического доступа к узлу. Компания «Олниса» выступает поставщиком промышленного оборудования для предприятий России и стран СНГ.
