Регулятор реактивной мощности DEKraft КР-102 — эффективное управление энергопотреблением
DEKraft КР-102 — контроллер для автоматического управления конденсаторными ступенями в низковольтной сети. Он измеряет параметры сети и включает или отключает конденсаторные батареи, чтобы поддерживать заданный коэффициент мощности. Такая регулировка помогает уменьшать избыточный обмен реактивной мощностью между нагрузкой и источником питания, снижать потери в линиях и поддерживать эффективную работу электроустановки. Регулятор рассчитан на работу с конденсаторными контакторами и может управлять установками компенсации реактивной мощности на промышленных и производственных объектах.
Принцип регулирования
Индуктивные нагрузки — например, электродвигатели и трансформаторы — потребляют реактивную мощность наряду с активной. При высокой доле реактивной мощности сеть и трансформаторное оборудование передают больший ток, чем требуется для полезной работы нагрузки. КР-102 управляет подключением конденсаторов, которые компенсируют часть этой составляющей. Регулятор получает сигнал напряжения и измерительный ток, рассчитывает коэффициент мощности и сравнивает его с заданными порогами. Если компенсации недостаточно, контроллер подключает одну или несколько ступеней конденсаторной батареи. При избытке компенсации ступени отключаются. Пауза между переключениями позволяет избежать частых срабатываний при кратковременных изменениях нагрузки. КР-102 не коммутирует силовые конденсаторы напрямую: ступени подключаются через конденсаторные контакторы. В системе также предусматриваются аппараты защиты, шины и сами конденсаторы. Регулятор служит управляющим звеном этой установки, а не самостоятельным компенсатором реактивной мощности.
Технические характеристики
Параметры определяют совместимость КР-102 с измерительной цепью и конфигурацией конденсаторного шкафа. В серии представлены исполнения на 400 В переменного тока с 12 ступенями; отдельное исполнение имеет интерфейс RS-485. Основные характеристики устройства:
- Номинальное рабочее напряжение — 400 В AC с допустимым отклонением ±15 % между указанными изготовителем точками Ua–Uc,
- диапазон измеряемого тока — 0,02–5,5 А,
- частота сети — 45–65 Гц,
- число регулируемых ступеней — от 1 до 12,
- настройка времени задержки — от 1 до 120 секунд с шагом 1 секунда; значение по умолчанию — 30 секунд,
- диапазон настройки порога по перенапряжению — 400–457 В; значение по умолчанию — 430 В,
- диапазон настройки защиты от пониженного напряжения — 285–376 В; значение по умолчанию — 323 В,
- номинал выходных цепей — до 5 А при резистивной нагрузке 220 В AC,
- степень защиты передней панели — IP30,
- масса — около 0,7 кг.
Диапазоны настройки позволяют адаптировать работу устройства к параметрам сети и алгоритму компенсации. Указанные 5 А относятся к выходным цепям регулятора и резистивной нагрузке; они не означают допустимый ток силовой конденсаторной батареи. При проектировании силовой части учитывают характеристики контакторов и защитных аппаратов.
Конструкция и режимы работы

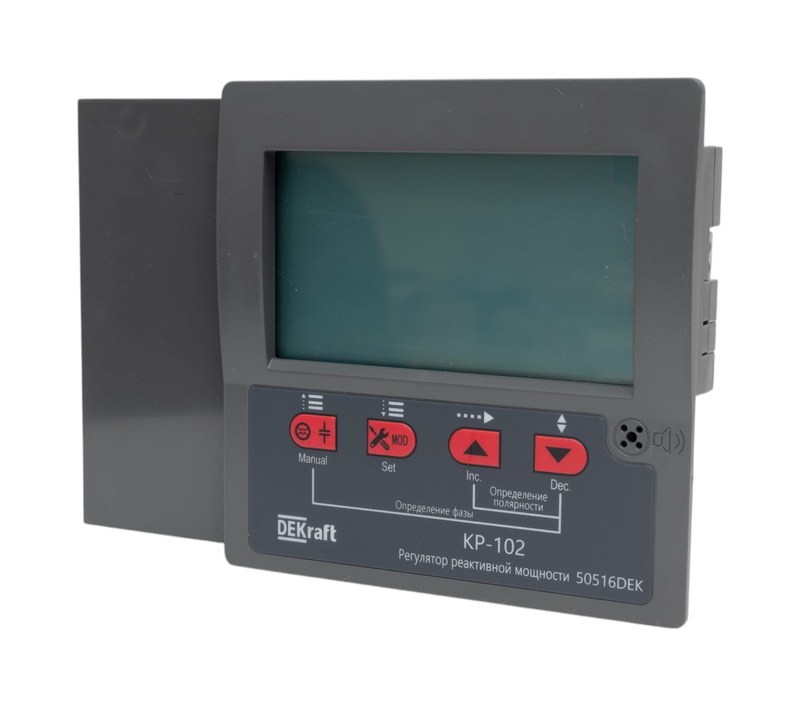

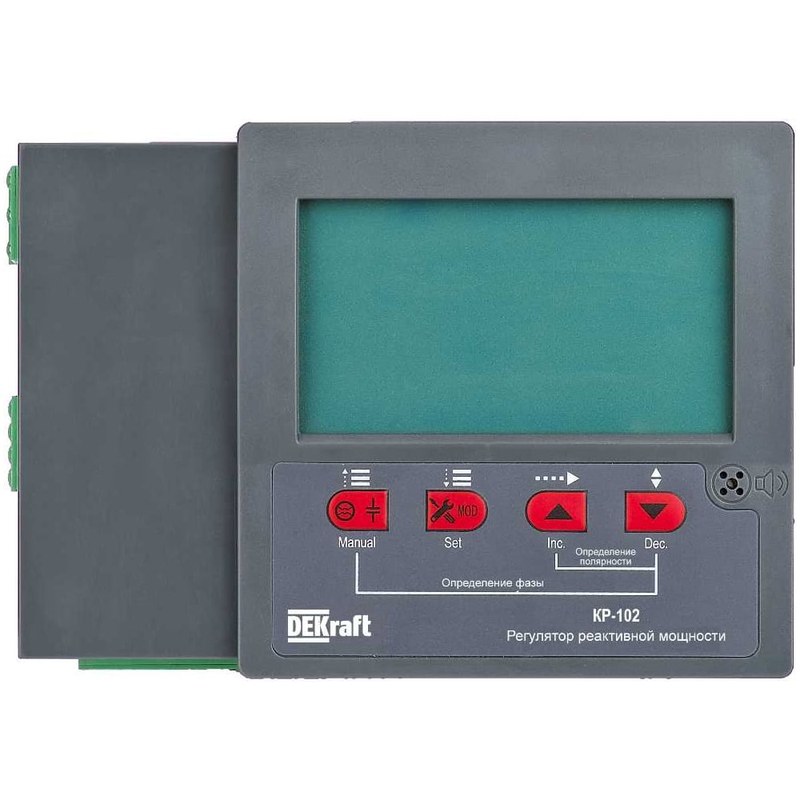

Контроллер устанавливается в шкафу управления и объединяет измерительную, вычислительную и выходную части. На лицевой панели размещены органы настройки и индикации, а на корпусе нанесена схема подключения. Встроенный датчик температуры отслеживает нагрев внутри шкафа и может использоваться для управления его вентиляцией. КР-102 поддерживает четыре алгоритма переключения ступеней:
- циклический режим равномерно распределяет срабатывания между ступенями,
- программируемый режим использует заданную последовательность включения,
- режим оптимальной коммутации выбирает комбинацию ступеней для требуемой компенсации,
- линейный режим переключает ступени последовательно.
Выбор алгоритма влияет на порядок использования конденсаторов и контакторов. Это позволяет учитывать состав батареи и характер изменения нагрузки. Регулятор также отключает конденсаторы при выходе напряжения за установленные пределы. В исполнении с RS-485 предусмотрен удалённый мониторинг и управление через Modbus; наличие этого интерфейса зависит от конкретного артикула.
Монтаж и эксплуатация
КР-102 размещают в электрическом шкафу с соблюдением требований к монтажу, вентиляции и электробезопасности. Измерительные цепи подключают в соответствии со схемой конкретного исполнения: правильность фазировки и направления измерительного тока важна для корректного определения коэффициента мощности. Силовые конденсаторы подключают через предназначенные для них контакторы и защищают согласно проекту установки. При вводе в работу задают число используемых ступеней, пороги регулирования и задержку коммутации. Настройки должны соответствовать мощности ступеней и реальным условиям нагрузки. Слишком короткая задержка может вызвать частые переключения при нестабильной нагрузке; чрезмерно длинная — замедлить реакцию системы на её изменение. Перед обслуживанием конденсаторные батареи отключают от сети и выдерживают время, необходимое для разряда, установленное изготовителем конденсаторов и правилами объекта. Степень защиты IP30 относится к передней панели и не означает защиту всего устройства от пыли и влаги при установке вне шкафа.
Таким образом, DEKraft КР-102 — контроллер для автоматического управления конденсаторными ступенями в низковольтных установках компенсации реактивной мощности. Поддержка до 12 ступеней, четыре алгоритма переключения, контроль напряжения и встроенный датчик температуры позволяют использовать его в шкафах компенсации на объектах с переменной нагрузкой. Корректная работа системы зависит от соответствия измерительных цепей, контакторов, конденсаторов и защитных аппаратов проектным параметрам. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для производственных и энергетических объектов, включая оборудование для распределения электроэнергии и управления её качеством. «Олниса» выступает поставщиком промышленного оборудования для предприятий различных отраслей.
