Аварийная кнопка EMAS CP1K2ES30: технические параметры и эксплуатационные особенности

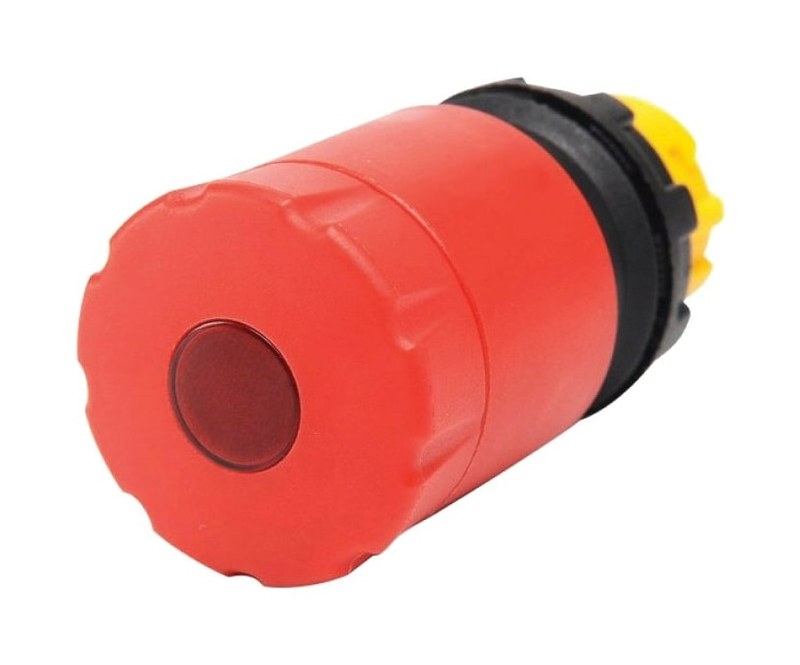

EMAS CP1K2ES30 — кнопка аварийного останова с красной грибовидной головкой, подсветкой и механической фиксацией. Её устанавливают на пультах и панелях управления, чтобы оператор мог быстро разомкнуть цепь управления оборудованием при возникновении опасной ситуации. После нажатия кнопка остаётся зафиксированной; для возврата в исходное положение головку поворачивают. Устройство входит в серию CP и рассчитано на монтаж в отверстие диаметром 22 мм. Контактная группа содержит нормально открытый и нормально закрытый контакты, а светодиодная индикация питается от сети переменного тока напряжением 100–230 В.
Функциональные задачи
Кнопка передаёт команду на прекращение работы установки вручную. При нажатии контакты меняют состояние и направляют сигнал в цепь управления: например, на вход контроллера, промежуточное реле или катушку контактора. Это позволяет отключить исполнительный механизм или запустить предусмотренный проектом безопасный сценарий останова. CP1K2ES30 применяют там, где оператору важно быстро найти орган аварийного управления. Грибовидная красная головка заметна на панели и удобна для нажатия ладонью. Светодиодная подсветка улучшает визуальное восприятие кнопки или сигнализирует о наличии питания на её осветительном модуле — конкретная логика индикации определяется схемой подключения.
Технические характеристики
Параметры кнопки определяют её совместимость с панелью управления и цепью, в которую она включена:
- серия — CP, корпус из пластика,
- тип органа управления — аварийная кнопка с фиксацией и возвратом поворотом,
- цвет головки — красный,
- диаметр монтажного отверстия — 22 мм,
- диаметр грибовидной головки — 30 мм,
- контактная группа — 1НО + 1НЗ,
- напряжение питания светодиодной подсветки — 100–230 В переменного тока,
- номинальный рабочий ток контактов — до 4 А при 230 В переменного тока для категории применения AC-15,
- номинальное напряжение изоляции — 300 В,
- импульсное выдерживаемое напряжение — 2,5 кВ,
- степень защиты лицевой стороны — IP65,
- сечение подключаемого проводника — 1,5–2,5 мм2,
- момент затяжки клемм — 1,5 Н·м.
Ток 4 А относится к коммутации цепей управления категории AC-15. Его нельзя автоматически считать допустимым током прямого включения электродвигателя или другого мощного потребителя. Нагрузку силовой цепи обычно отключают контактором, управляемым через аварийный канал.
Конструкция и принцип работы

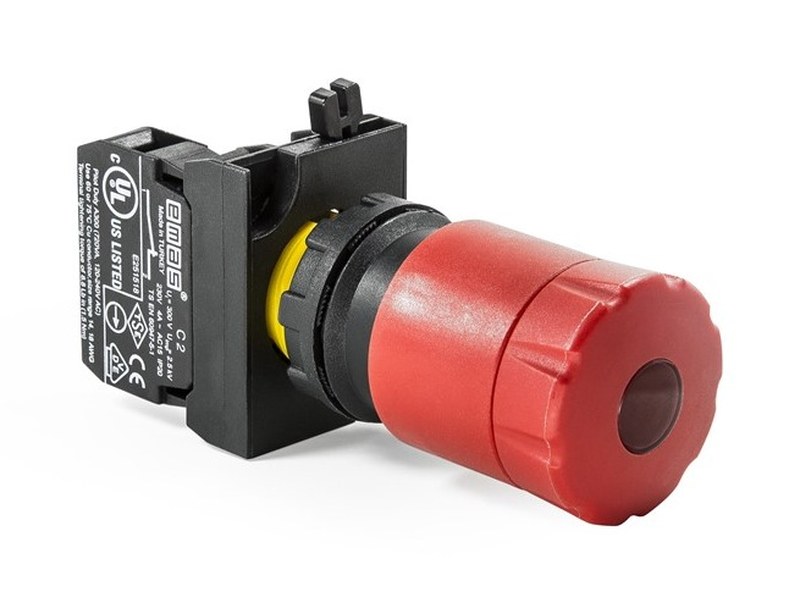

Устройство состоит из лицевой грибовидной головки, механизма фиксации, контактных блоков и светодиодного осветительного элемента. Кнопку закрепляют на панели адаптером; за панелью размещаются электрические соединения. Контактные блоки формируют две цепи с разной логикой переключения: НЗ-контакт используют для разрыва цепи при нажатии, а НО-контакт — например, для передачи сигнала о срабатывании. Последовательность действия кнопки выглядит следующим образом:
- в штатном положении контакты находятся в исходном состоянии, а оборудование работает по заданной схеме управления,
- при нажатии грибовидная головка перемещается и фиксируется,
- НЗ-контакт размыкает цепь останова или разрешения работы, а НО-контакт замыкает сигнальную цепь,
- управляющая аппаратура получает команду и выполняет предусмотренное отключение,
- для возврата кнопки оператор поворачивает головку, после чего контакты возвращаются в исходное состояние,
- повторный запуск оборудования выполняется отдельно, штатной командой пуска.
Механическая фиксация сохраняет аварийную команду после того, как оператор убрал руку. Поэтому установка не должна самопроизвольно возобновлять движение сразу после поворота кнопки: для повторного запуска схема должна предусматривать отдельное действие оператора и проверку условий разрешения пуска.
Монтаж и эксплуатация
Кнопку устанавливают в отверстие диаметром 22 мм на лицевой панели шкафа, пульта или оборудования. При монтаже учитывают толщину панели, свободное место для контактных блоков и возможность доступа к клеммам. Лицевая часть имеет степень защиты IP65, однако соответствующая защита всего узла сохраняется только при правильной установке и подходящих условиях на задней стороне панели. Перед подключением проверяют напряжение питания светодиода и назначение контактов по маркировке изделия. Клеммы затягивают с указанным моментом, а проводники выбирают в допустимом сечении. После монтажа проверяют работу обоих контактов, фиксацию головки, возврат поворотом и прохождение команды через всю цепь останова. Испытание кнопки следует проводить по утверждённой процедуре с учётом риска неожиданного запуска оборудования. При эксплуатации важно сохранять свободный доступ к головке и не размещать рядом элементы, которые затрудняют её нажатие. Загрязнение, механические повреждения корпуса и ослабление соединений могут ухудшить работу устройства. Периодические функциональные проверки проводят в составе технического обслуживания установки.
Практическое применение
CP1K2ES30 используют в цепях управления промышленными установками, когда требуется локально подать команду аварийного останова. Кнопку можно разместить на операторской панели или непосредственно возле рабочей зоны, если такое расположение предусмотрено проектом. Типичные области применения включают производственные станки, конвейерные линии, упаковочное оборудование, насосные и вентиляционные установки, автоматизированные посты и шкафы управления. Конкретное назначение контактов и реакция оборудования определяются электрической схемой. Для функций, связанных с безопасностью, одной кнопки недостаточно: её включают в рассчитанную систему управления с необходимыми аппаратами контроля и отключения.
Таким образом, EMAS CP1K2ES30 объединяет фиксируемую аварийную кнопку с грибовидной головкой, контактную группу 1НО + 1НЗ и светодиодную подсветку на 100–230 В переменного тока. Монтажный размер 22 мм позволяет устанавливать её на типовые панели управления, а возврат поворотом помогает исключить случайное снятие аварийной команды. Фактический уровень защиты оборудования определяется схемой, в которую включена кнопка, и корректностью монтажа. Компания «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ. В ассортимент поставок входят устройства управления и компоненты для промышленной электротехники. «Олниса» выступает поставщиком промышленного оборудования для производственных и инфраструктурных объектов.
