Промышленная розетка DEKraft 3P+PE 16А — функциональность и удобство эксплуатации
Промышленная розетка DEKraft 3P+PE на 16 А предназначена для подключения трёхфазного оборудования к сети переменного тока. Три силовых контакта передают фазы, а контакт PE соединяет корпус подключённого устройства с защитным заземлением. Нейтрального контакта N в таком исполнении нет, поэтому оно подходит для оборудования, которому не требуется питание между фазой и нейтралью. Розетки с этой схемой выпускаются в стационарном, переносном и скрытом исполнениях, а также с разной степенью защиты. Это позволяет применять их в производственных помещениях и во временных сетях, учитывая способ монтажа и условия окружающей среды.
Основные характеристики
Розетка образует разъёмное соединение между питающей сетью и трёхфазным потребителем. Её используют для подключения станков, насосов, компрессоров, сварочных установок и другого оборудования, рассчитанного на соответствующий тип промышленного разъёма. Основные параметры исполнения DEKraft 3P+PE 16 А:
- номинальный ток — 16 А;
- рабочее напряжение — 380–415 В переменного тока, обычно обозначаемое как 380 В;
- число контактов — четыре: три фазных и один защитный PE;
- типоразмер — промышленная система CEE, для ряда моделей код 114;
- степень защиты — IP44 или IP67 в зависимости от исполнения;
- цвет корпуса — красный для трёхфазного варианта на 380–415 В.
Разъём рассчитан на трёхфазную сеть без нейтрали. Поэтому перед подключением проверяют не только номинальные ток и напряжение, но и число контактов ответной вилки. Модель 3P+PE нельзя считать взаимозаменяемой с исполнением 3P+N+PE: последнее содержит дополнительный контакт нейтрали.
Конструкция и исполнения
Розетка состоит из изолирующего корпуса, контактной группы и клемм для присоединения проводников. Форма и расположение контактов обеспечивают совместимость с соответствующей промышленной вилкой. Корпус защищает токоведущие части от случайного прикосновения и механического воздействия, а конструкция соединителя удерживает вилку в рабочем положении. В линейке DEKraft представлены следующие варианты 3P+PE на 16 А:

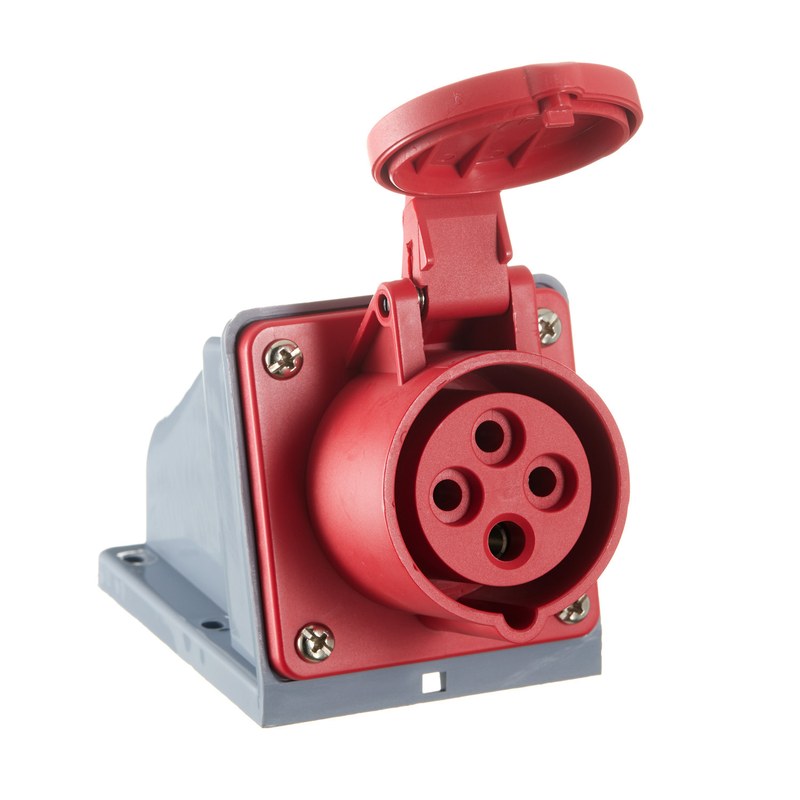

- стационарная розетка РС-103 для открытого монтажа, в том числе модель 26192DEK с IP44 и модель 26200DEK с IP67;

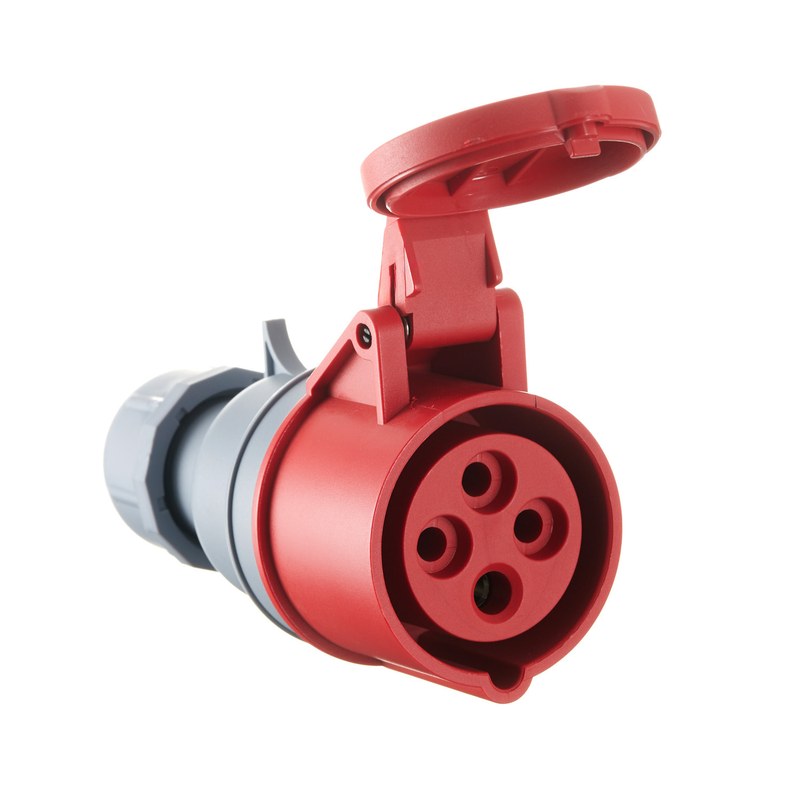

- переносная розетка РП-103 для подключения к кабелю, например 26132DEK с IP44 и 26140DEK с IP67;
- розетка для скрытой проводки РЩ-103, например 26262DEK с IP44 и 26270DEK с IP67.
Для изделий серии 103 заявлены корпус из огнестойкого полиамида, стойкость к ударным воздействиям и ультрафиолету, а также ресурс до 50 000 циклов соединения. У моделей предусмотрена защёлкивающаяся конструкция, упрощающая разборку и сборку корпуса. Эти особенности относятся к серии и не отменяют проверки характеристик конкретного артикула.
Принцип работы и подключение
При соединении вилки и розетки контакты передают три фазы к нагрузке, а защитный проводник PE обеспечивает электрическую связь с системой заземления. Он предназначен для защиты при повреждении изоляции и не должен использоваться как рабочий нулевой проводник. Подключение выполняют к обесточенной линии. Фазные проводники и PE присоединяют к соответствующим клеммам согласно маркировке на корпусе; надёжность контактов проверяют после затяжки зажимов. Для части стационарных моделей указан винтовой способ подключения. Кабельный ввод и крепление корпуса должны исключать натяжение проводников и попадание влаги внутрь розетки. При эксплуатации важно соблюдать номинальный ток 16 А и использовать совместимую вилку с тем же числом полюсов и соответствующим типоморазмером. Не следует подключать вилку или разъединять соединение под нагрузкой, если конструкция системы не предусматривает безопасное коммутационное устройство.
Защита и условия применения
Степень защиты определяет, насколько корпус препятствует проникновению пыли и воды. Исполнения IP44 подходят для условий, где возможны брызги и попадание твёрдых частиц определённого размера. Модели IP67 рассчитаны на более жёсткие воздействия: корпус защищён от пыли и кратковременного погружения в воду при условиях, предусмотренных стандартной классификацией IP. Фактическая защита соединения зависит также от правильной установки и совместимой ответной части. Розетки DEKraft применяются в системах электроснабжения заводских, монтажных и строительных площадок, энергетических и сельскохозяйственных объектов, а также в инфраструктуре вокзалов, портов и аэропортов. Переносное исполнение удобно для временного подключения оборудования, стационарное устанавливают на щитах и рабочих местах, а вариант для скрытой проводки монтируют в соответствующей оболочке или корпусе.
Таким образом, DEKraft 3P+PE 16 А — промышленный соединитель для питания трёхфазных потребителей без нейтрального проводника. При выборе исполнения учитывают способ монтажа, требуемую степень защиты, совместимость вилки и параметры сети. Соблюдение этих условий обеспечивает надёжное подключение оборудования и сохранение защитного заземления в рабочей цепи. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В её ассортименте представлены электротехнические изделия для оснащения производственных и инфраструктурных объектов. Розетки DEKraft входят в категорию промышленных соединителей, применяемых для организации трёхфазных точек подключения.
