Реле контроля напряжения DEKraft 220В — надежная защита электрического оборудования

Реле контроля напряжения отслеживает состояние электросети и подаёт управляющий сигнал, когда напряжение выходит за допустимые пределы или возникает неисправность. В системах DEKraft такие устройства могут работать совместно с контактором или другим коммутационным аппаратом: реле обнаруживает опасный режим, а силовой аппарат отключает нагрузку.

Контролируемые параметры

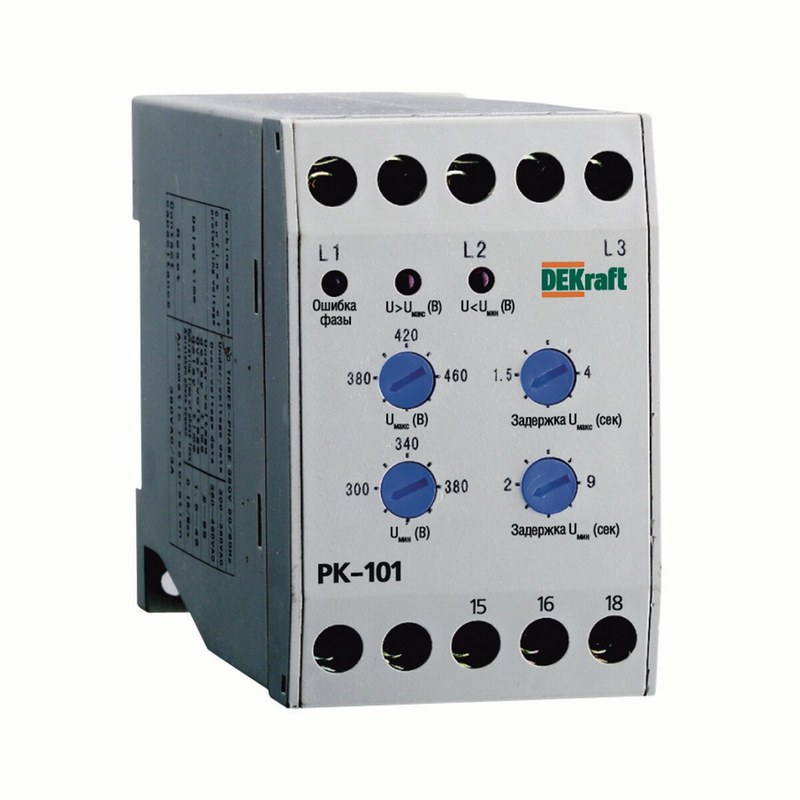

Реле РК-101 оценивает состояние электросети и управляет подключённым коммутационным оборудованием. Если параметры не соответствуют установленным пределам или нарушается фазный режим, выходной контакт меняет состояние. В результате контактор может отключить двигатель или другую нагрузку, чувствительную к качеству питания. Для реле контроля фаз DEKraft РК-101 типа 01 указываются следующие основные параметры:

• рабочий диапазон измеряемого напряжения — 300–460 В переменного тока,
• контролируемые нарушения — понижение и повышение трёхфазного напряжения, обрыв и чередование фаз, перекос фаз,
• выход — один переключающий контакт,
• ширина корпуса — 46 мм,
• минимальная задержка включения — 1,5 с.

Указанный диапазон относится к контролируемому трёхфазному напряжению. Значение 220 В может относиться к цепи управления или питанию в конкретной схеме, но его нельзя автоматически принимать за измерительный диапазон или подтверждение однофазного исполнения. Для подключения важно сверить маркировку устройства и схему именно выбранной модификации.

Устройство

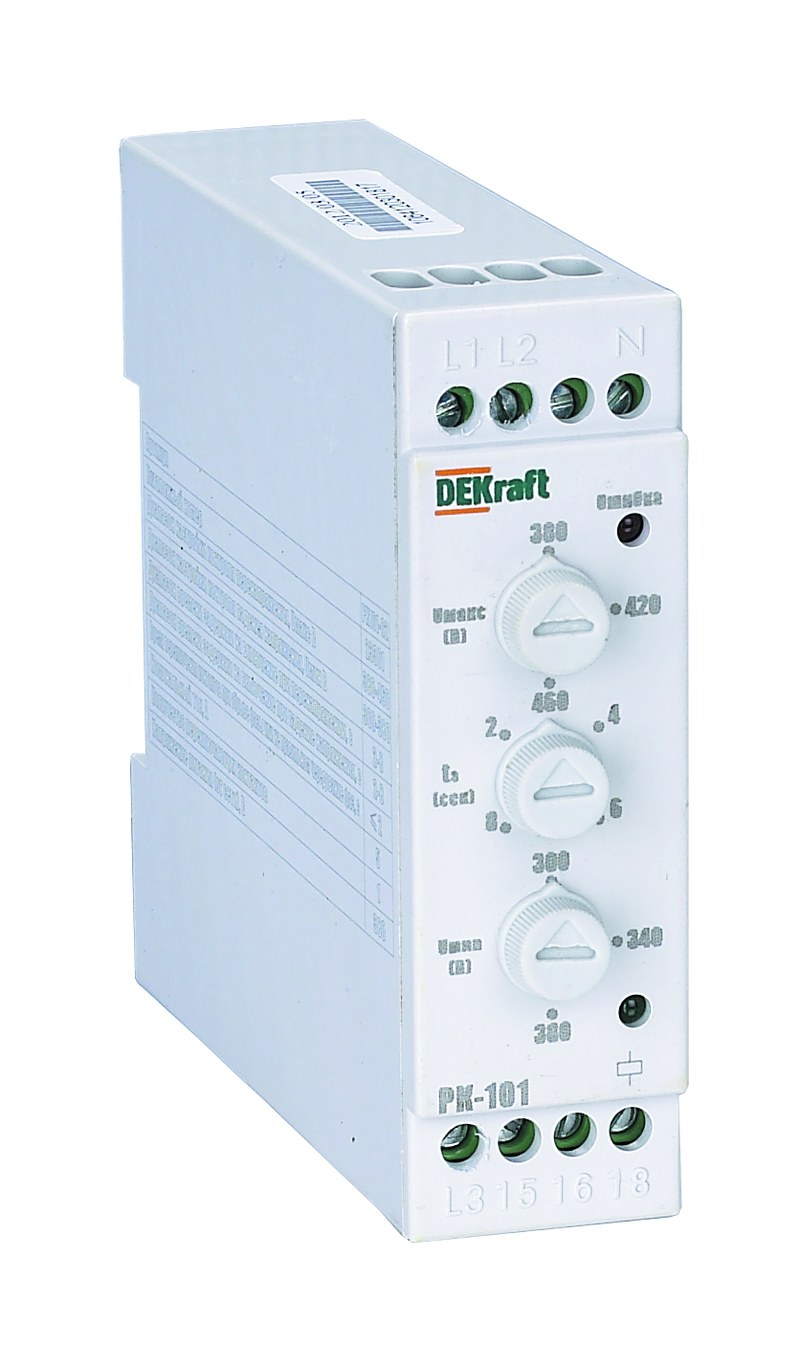

Реле выполнено в корпусе для монтажа внутри электрического щита. На корпусе размещаются клеммы подключения контролируемых фаз, цепи питания и выходного контакта. Электронная измерительная часть сравнивает параметры сети с порогами срабатывания, а выходной контакт передаёт команду внешнему аппарату. Основные функциональные узлы устройства:

• входные цепи измерения напряжения и состояния фаз,
• электронный блок обработки сигналов,
• выходное переключающее реле для передачи команды,
• клеммы для подключения проводников,
• корпус для установки в распределительном щите.

Выходное реле выполняет управляющую, а не силовую функцию: нагрузку обычно коммутирует контактор, выбранный по току и характеру нагрузки. Такая схема позволяет отделить измерительную цепь от силовой и уменьшить нагрузку на контакты контрольного устройства.

Принцип работы

В рабочем состоянии электронный блок непрерывно анализирует параметры подключённой сети. При исправных фазах и напряжении в допустимом диапазоне выходной контакт находится в состоянии, заданном схемой подключения, и контактор может удерживать нагрузку включённой. При выявлении нарушения реле переключает контакт. Контактор размыкает силовую цепь, и оборудование отключается. После восстановления параметров сети возможен возврат к нормальному состоянию с предусмотренной задержкой, которая снижает вероятность повторных включений при кратковременных колебаниях. Реле РК-101 контролирует:

• появление пониженного или повышенного напряжения,
• обрыв одной из фаз,
• нарушение чередования фаз,
• перекос фаз,
• восстановление нормального состояния сети.

Конкретные уставки и логика возврата зависят от модификации. Их следует проверять по маркировке и документации изделия, не перенося значения одной версии на другую.

Подключение и эксплуатация

Реле устанавливают в щите на предусмотренное для его конструкции место и подключают по схеме изготовителя. Фазные проводники подают на соответствующие входы, а выходной контакт включают в цепь управления контактором. Перед подачей питания необходимо проверить соответствие напряжения управления, измерительного диапазона и схемы конкретной модели. При монтаже учитывают несколько условий:

• питание и измерительные входы подключают согласно маркировке клемм,
• выходной контакт используют в пределах его допустимой коммутационной нагрузки,
• силовую нагрузку двигателя или установки коммутируют через подходящий контактор,
• перед включением проверяют порядок фаз и надёжность соединений,
• обслуживание и изменение подключения выполняют при снятом напряжении.

Устройство предназначено для установки внутри электрического щита. При проектировании схемы требуется учитывать условия эксплуатации, защиту от короткого замыкания и перегрузки, а также требования к коммутационному аппарату. Реле контроля напряжения не заменяет автоматический выключатель, тепловую защиту двигателя или другие устройства защиты.

Практическое применение

Реле контроля фаз применяют в трёхфазных системах, где нарушение питания может привести к остановке или повреждению оборудования. Оно используется в схемах управления электродвигателями, насосами, вентиляторами, компрессорами и производственными механизмами. Контроль чередования фаз особенно важен для оборудования, направление вращения которого определяется порядком подключения фаз. Для однофазной сети 220 В требуется устройство, характеристики которого прямо предусматривают контроль однофазного напряжения. Если задача заключается в защите нагрузки именно от понижения или повышения напряжения в такой сети, следует выбирать однофазную модель с подходящими уставками и допустимым током либо применять контакторную схему соответствующего типа. РК-101 следует рассматривать как реле контроля трёхфазной сети, а не как универсальную замену однофазного реле напряжения.

Таким образом, реле контроля DEKraft серии РК-101 оценивает состояние трёхфазной сети и управляет внешним коммутационным аппаратом при опасных отклонениях напряжения или нарушении фаз. Его применение помогает защитить двигатели и другие промышленные нагрузки от последствий обрыва фазы, перекоса и неправильного чередования фаз. Обозначение «220 В» необходимо трактовать с учётом конкретной модели и схемы подключения: оно не подтверждает, что устройство предназначено для контроля однофазной сети. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлены электротехнические изделия и оборудование для промышленных систем.
