Реле давления DUNGS LGW 50 A2: надежный контроль давления воздуха в промышленных системах

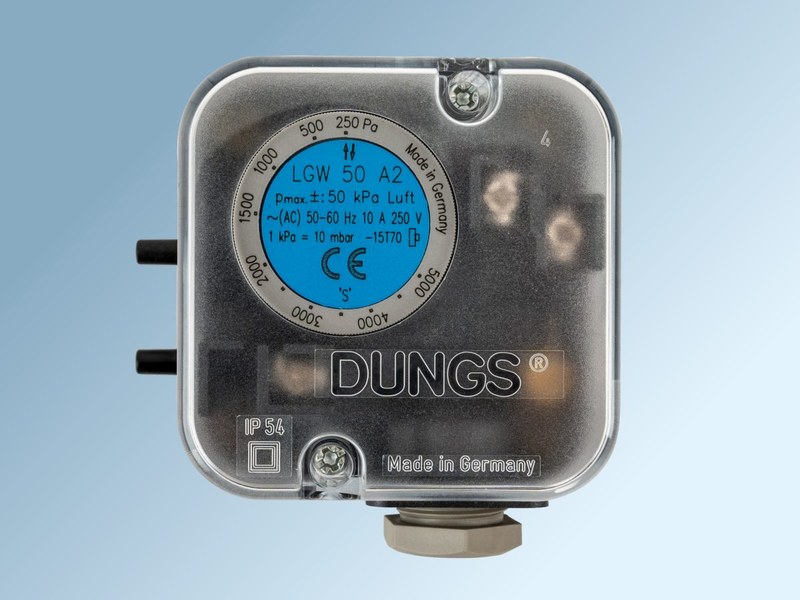

DUNGS LGW 50 A2 — регулируемое дифференциальное реле давления для контроля воздуха, дымовых и отработавших газов, а также других неагрессивных газов. Оно реагирует на разность давлений в двух точках системы и переключает электрические контакты при достижении установленного порога. Прибор применяют, в частности, в горелочном оборудовании, вентиляционных и климатических установках, где требуется контролировать наличие или изменение воздушного потока.

Технические характеристики

LGW 50 A2 контролирует дифференциальное давление: прибор сравнивает давление на входах «+» и «−», а не измеряет абсолютное давление в одной точке. Настраиваемый порог определяет момент переключения релейных контактов. Это позволяет включать сигнализацию или передавать состояние оборудования в систему управления. Основные параметры модели:

• Диапазон настройки порога — от 2,5 до 50 мбар, или от 250 до 5000 Па;
• Максимальное рабочее давление — 500 мбар, или 50 кПа;
• Перепад переключения для исполнения LGW 50 A2 — до 1 мбар; паспортное значение составляет ±0,75 мбар с допуском ±15 %;
• Допуск точки срабатывания — ±15 % от номинального установленного значения;
• Температура окружающей среды и контролируемой среды — от −15 до +70 C;
• Температура хранения — от −30 до +85 C;
• Степень защиты корпуса — IP54; для семейства предусмотрено исполнение с повышением защиты до IP65;
• Материал корпуса — поликарбонат, мембраны — NBR;
• Подключение давления — штуцеры для шланга диаметром 4,6 мм;
• Электрическое подключение — винтовые клеммы, ввод кабеля M20×1,5;
• Номинальное напряжение серебряных контактов — от 24 до 250 В переменного тока и от 24 до 48 В постоянного тока;

• Допустимый ток переключения серебряных контактов — до 6 А при cos = 1 и до 3 А при cos = 0,6 для переменного тока. dungs.com

Указанное максимальное рабочее давление не следует путать с диапазоном регулировки. Диапазон 2,5–50 мбар задаёт порог дифференциального переключения, тогда как 500 мбар обозначает предел рабочего давления для модели. Для выбора конкретного порога учитывают нормальное давление в системе и допустимые отклонения.

Конструкция и принцип действия

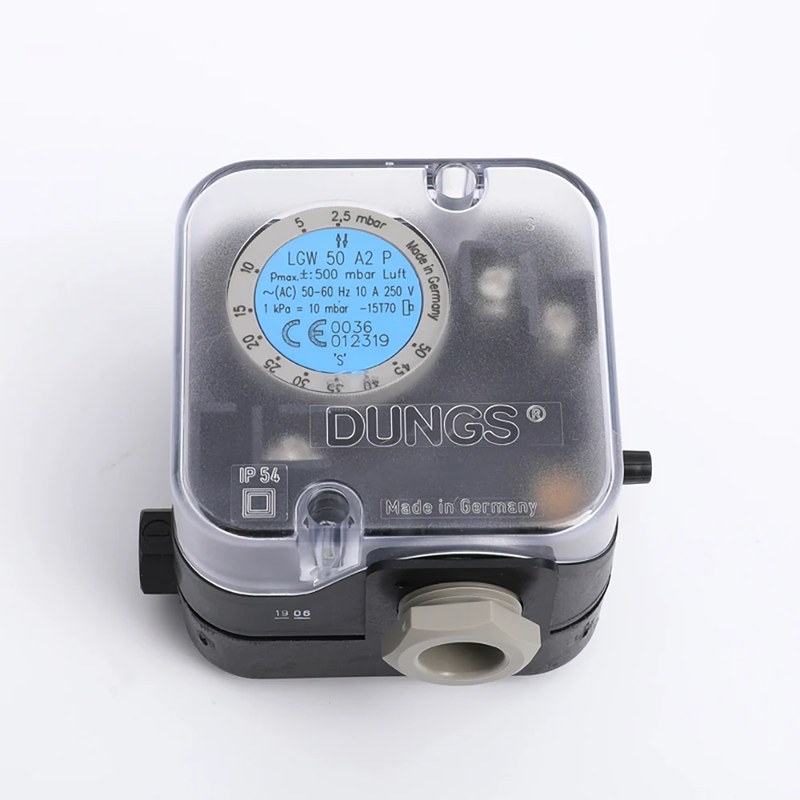

Реле выполнено в компактном корпусе с измерительной мембраной, возвратной пружиной, регулировочным элементом и микропереключателем. Подводы давления передают воздействие контролируемой среды на мембрану, а контактная группа формирует электрический сигнал для внешней цепи. Работа устройства происходит следующим образом:

• На штуцеры «+» и «−» подводятся давления из двух точек системы;
• Разность давлений действует на мембрану и уравновешивается усилием настроечной пружины;
• При достижении заданного перепада мембрана перемещает механизм микропереключателя;
• Контактная группа меняет состояние, передавая сигнал в цепь управления или сигнализации;
• При снижении перепада ниже порога возврата механизм переключается обратно с учётом гистерезиса.

При росте давления контакт NC размыкается, а контакт NO замыкается; при снижении давления происходит обратное переключение. Прибор работает без отдельного источника питания: электрическая энергия нужна внешней цепи, коммутируемой контактами, а не самому механизму измерения. Порог задаётся регулировочным колесом со шкалой. Точность срабатывания зависит от рабочего диапазона, условий эксплуатации и положения установки. Производитель указывает отклонение точки переключения при горизонтальном монтаже около +0,5 мбар, а при монтаже вверх корпусом — около −0,5 мбар. Поэтому положение прибора должно соответствовать схеме монтажа для конкретной установки.

Подключение и эксплуатация

LGW 50 A2 включают в систему так, чтобы контролируемые точки были правильно соединены с входами «+» и «−». При контроле перепада между участками воздуховода обычно используют оба входа; при контроле относительно окружающей среды один вход может оставаться открытым, если это допускает схема применения. При монтаже учитывают следующие требования:

• Шланги должны быть герметично установлены на штуцерах и не иметь перегибов или засоров;
• Полярность точек отбора давления должна соответствовать требуемой логике срабатывания;
• Электрические соединения выполняют через винтовые клеммы, соблюдая допустимые напряжение и ток контактов;
• Кабельный ввод M20×1,5 должен обеспечивать надёжную фиксацию кабеля и сохранение защиты корпуса;
• Регулировку выполняют по шкале при фактических рабочих условиях системы;
• Проверку состояния контактов и порога срабатывания включают в регламент обслуживания оборудования.

Модель предназначена для воздуха, дымовых и отработавших газов, а также других неагрессивных газовых сред. В технической документации отдельно оговорено, что стандартное исполнение не предназначено для промышленных продуктов сгорания. Выбор среды и условий установки должен учитывать температурный диапазон, химическую совместимость материалов и допустимые электрические нагрузки.

Применение в промышленных системах

В горелочных установках реле может контролировать наличие воздушного давления или перепада, связанного с работой вентилятора и воздушного тракта. В вентиляции и кондиционировании его используют для фиксации изменения давления между участками системы, например при контроле состояния воздушного потока. Выходные контакты позволяют передать сигнал на контроллер, устройство блокировки или панель сигнализации. LGW 50 A2 является пороговым прибором: он сообщает, достигнуто ли заданное значение, но не формирует непрерывное измерительное значение для плавного регулирования. Поэтому его применяют там, где достаточно дискретного сигнала о состоянии процесса или достижении установленного перепада.

Таким образом, DUNGS LGW 50 A2 — дифференциальное реле давления с настройкой от 2,5 до 50 мбар, мембранным измерительным механизмом и переключающими контактами. Оно предназначено для контроля газовых потоков в горелочных, вентиляционных и климатических системах и работает без собственного источника питания. При эксплуатации учитывают допустимую среду, температурные пределы, монтажное положение и характеристики контактной нагрузки. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены приборы и компоненты для оснащения промышленных систем. Поставка оборудования позволяет предприятиям получать необходимые изделия для производственных и инженерных установок.
