Устройство защитного отключения DEKraft 40А 30мА — технические характеристики и области применения

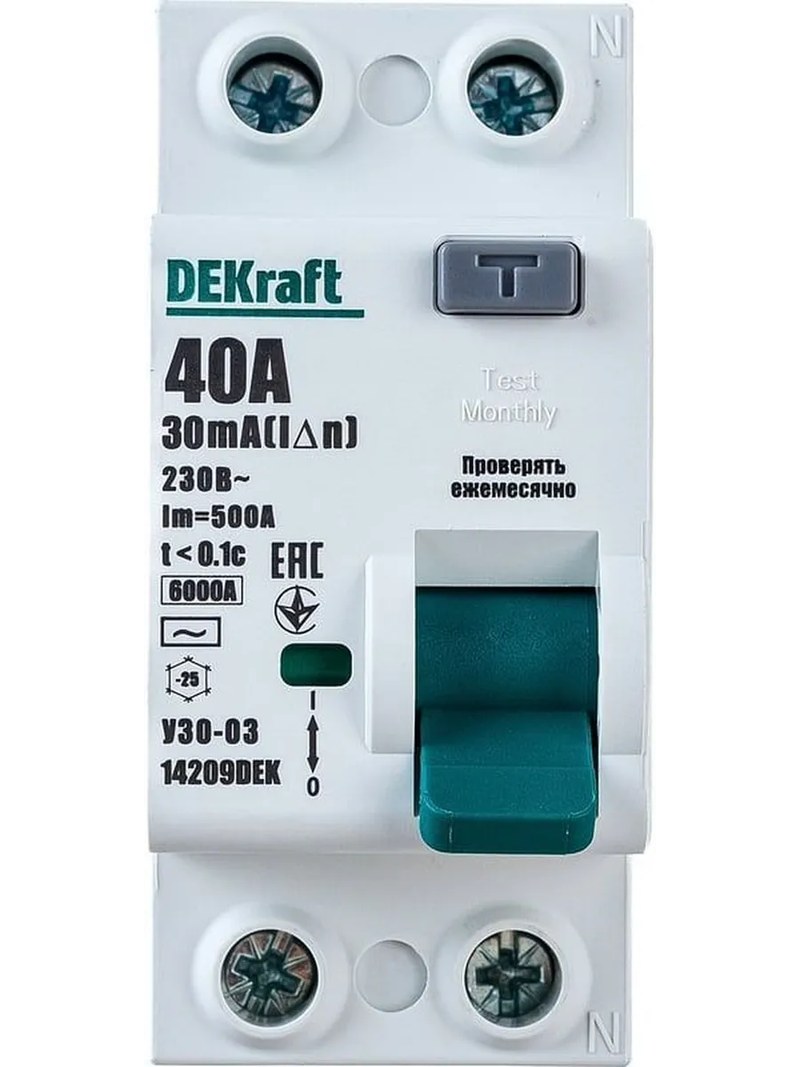

Выключатель дифференциального тока (ВДТ), или устройство защитного отключения (УЗО), размыкает цепь при появлении остаточного тока, возникающего вследствие повреждения изоляции или контакта токоведущих частей с землёй. УЗО DEKraft на 40 А, 30 мА предназначено для контроля утечек и дополнительной защиты людей в низковольтной сети. Эти номиналы выпускаются для разных исполнений; далее описан двухполюсный электромеханический аппарат серии УЗО-03 типа AC, артикул 14209DEK.

Технические параметры

Двухполюсный ВДТ устанавливают в однофазную цепь с прохождением фазы и нейтрали через аппарат. Номинал 40 А обозначает ток длительного режима при условиях изготовителя, а 30 мА — уставку дифференциального отключения. Основные характеристики исполнения:

• номинальный ток In — 40 А,
• номинальный отключающий дифференциальный ток In — 30 мА,
• число полюсов — два,
• тип дифференциального расцепителя — AC,
• исполнение дифференциального блока — электромеханическое,
• ширина — два модуля по 18 мм,
• крепление — на DIN-рейку шириной 35 мм.

Уставка 30 мА применяется для дополнительной защиты конечных цепей от опасных утечек. Условия защиты зависят от схемы и монтажа. Номинал 40 А не является защитой от перегрузки, поэтому УЗО не заменяет автоматический выключатель. Ток и время срабатывания проверяют измерительным прибором в ходе наладки.

Принцип действия

Фаза и нейтраль проходят через общий дифференциальный трансформатор. В исправной цепи ток, ушедший к нагрузке по фазе, возвращается по нейтрали; магнитные потоки компенсируются. При утечке часть тока проходит по стороннему пути, баланс нарушается и в сердечнике возникает результирующий поток. Достигнув порога, расцепитель освобождает механизм, который размыкает контакты обоих полюсов. Электромеханический расцепитель использует дифференциальный сигнал для освобождения механической защёлки и не полагается на отдельный сетевой электронный усилитель. Тип AC обнаруживает синусоидальные переменные остаточные токи. Для нагрузок, способных создавать пульсирующую постоянную составляющую, рассматривают тип A или другое исполнение по документации.

Конструкция и включение

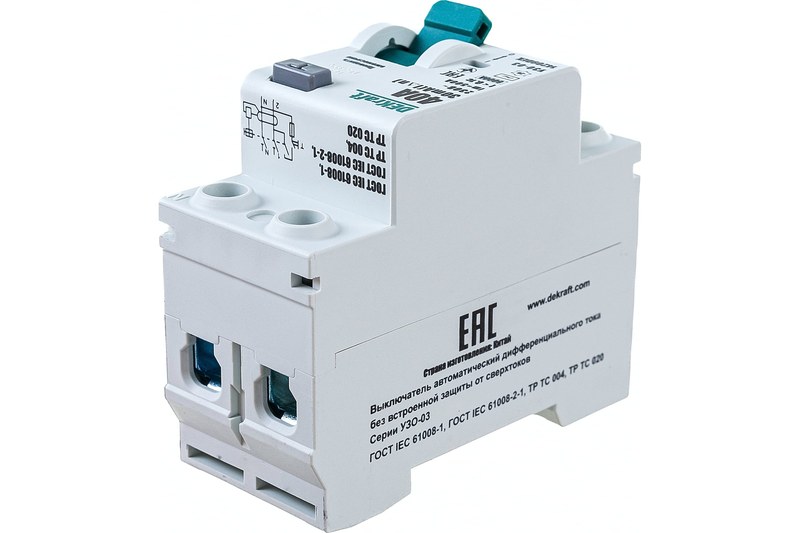

Корпус объединяет контактную систему, дифференциальный трансформатор, механизм расцепления и проверочную цепь. На панели находятся рукоятка, маркировка и кнопка «ТЕСТ». Нажатие создаёт искусственный дисбаланс и проверяет отключение при наличии питания. Через УЗО проводят рабочие проводники, подлежащие отключению. Защитный PE подключают к защитной шине, не пропуская через трансформатор и контакты аппарата. Нейтраль каждой защищённой группы после ВДТ должна быть отделена от нейтралей других групп. Объединение N и PE после ВДТ недопустимо. Клеммы подключают по схеме на корпусе.

Защита от сверхтоков и координация

УЗО-03 не имеет встроенной защиты от перегрузки и короткого замыкания, поэтому совместно с ним применяют автоматический выключатель или предохранитель. Резервную защиту согласуют с током нагрузки, допустимым током кабеля, ожидаемым током КЗ и селективностью. При проектировании учитывают следующие условия:

• защиту от сверхтока устанавливают перед ВДТ, если такую функцию не выполняет аппарат выше по цепи,
• для рассматриваемой серии изготовитель указывает равенство номинальных токов ВДТ и защищающего его автоматического выключателя,
• номинал автомата согласуют с допустимым током кабеля и нагрузкой линии,
• отключающую способность автомата проверяют относительно расчётного тока короткого замыкания в месте установки.

Обозначение серии «6 кА» не означает, что УЗО само отключает короткое замыкание, как автомат. Условный ток КЗ оценивают совместно с параметрами резервной защиты и данными координации для данного исполнения.

Монтаж и эксплуатационный контроль

УЗО устанавливают на DIN-рейке в распределительном щите с соблюдением климатических условий и параметров подключения изготовителя. Монтаж выполняют при снятом напряжении после проверки его отсутствия. Сечение жил, наконечники и момент затяжки определяют по проекту и паспорту. До включения проверяют фазу, нейтраль, раздельность групповых N и непрерывность PE. После монтажа нажимают «ТЕСТ» в порядке и с периодичностью, указанными изготовителем. Срабатывание подтверждает работу встроенной цепи, но не измеряет точные параметры отключения. Осматривают корпус, крепление, клеммы и наличие следов перегрева. Повторное срабатывание требует поиска повреждения изоляции, ошибочного соединения нейтрали или неисправности электроприёмника. Обход либо блокировка аппарата не устраняют причину и исключают дифференциальную защиту.

Таким образом, двухполюсное УЗО DEKraft 40 А, 30 мА типа AC контролирует токовый баланс однофазной цепи и отключает её при превышении дифференциального порога. Для корректной эксплуатации необходимы отдельная защита от сверхтоков, совместимость типа с нагрузкой, раздельные цепи N и PE и контроль после монтажа. В спецификации указывают число полюсов, тип AC или A и артикул, поскольку двух номиналов недостаточно для идентификации. Компания «Олниса» выступает поставщиком промышленного оборудования.
