Источник питания GW Instek SPS-3610 — технические характеристики и функциональные возможности
GW Instek SPS-3610 — одноканальный лабораторный источник постоянного напряжения с импульсным преобразованием. Он обеспечивает регулирование в пределах 0–36 В при токе до 10 А и максимальной мощности 360 Вт. Модель предназначена для наладки, функциональной проверки и стендовых испытаний электронных узлов.
Технические характеристики
SPS-3610 входит в серию одноканальных источников SPS. Основные характеристики модели:
- Номинальное выходное напряжение — 36 В,
- Номинальный выходной ток — 10 А,
- Максимальная выходная мощность — 360 Вт,
- Диапазон регулировки напряжения — от 0 до 36 В,
- Диапазон регулировки тока — от 0 до 10 А,
- Входная мощность по рейтингу — 500 Вт,
- Полная входная мощность по рейтингу — 900 В·А.
Рабочая точка ограничена мощностью 360 Вт. Источник имеет один канал.
Принцип регулирования и органы управления

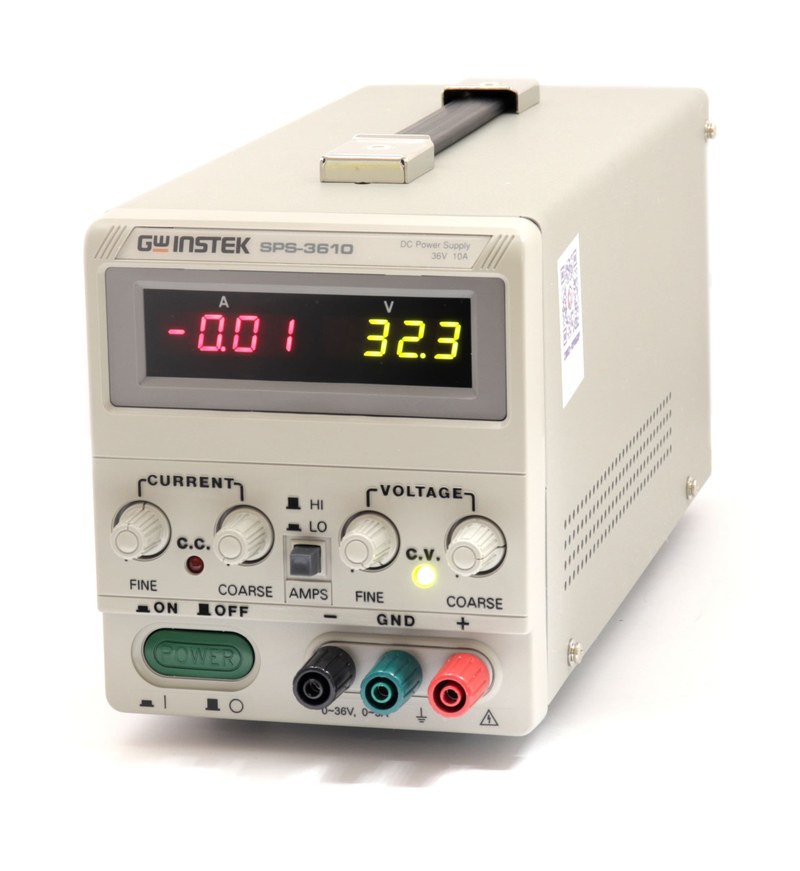

Высокочастотный импульсный преобразователь формирует выход постоянного тока. При нагрузке ниже заданного ограничения SPS-3610 удерживает напряжение, а ток определяется потреблением объекта. Когда ток достигает уставки, прибор снижает выходное напряжение и переходит в режим стабилизации тока. После снижения потребления ниже установленного предела происходит возврат к режиму напряжения. Индикация CV и CC на передней панели позволяет определить активный способ регулирования. Регуляторы грубой и точной установки задают напряжение и ток. Токовый предел предварительно устанавливают по допустимому току объекта при кратковременном замыкании клемм, затем перемычку снимают. Нагрузку подключают при выключенном выходе с соблюдением полярности. Индикаторы показывают напряжение зелёным и ток красным.
Стабилизация и измерительные характеристики
Для режима постоянного напряжения линейная и нагрузочная нестабильность составляют не более 5 мВ каждая. Пульсации и шум не превышают 5 мВ среднеквадратического значения и 100 мВ от пика до пика. В режиме постоянного тока линейная и нагрузочная нестабильность нормированы до 3 мА, а пульсации SPS-3610 — до 5 мА среднеквадратического значения. Время восстановления после изменения нагрузки на 50 процентов составляет не более 500 мкс при минимальной нагрузке 0,5 А. Температурный коэффициент выходного напряжения — до 100 ppm/C. Точность индикаторов — ±(0,5 процента показания + 2 разряда). Приёмочные измерения выполняют внешним прибором; пульсации оценивают при фиксированной схеме подключения.
Конструкция, подключение и защита

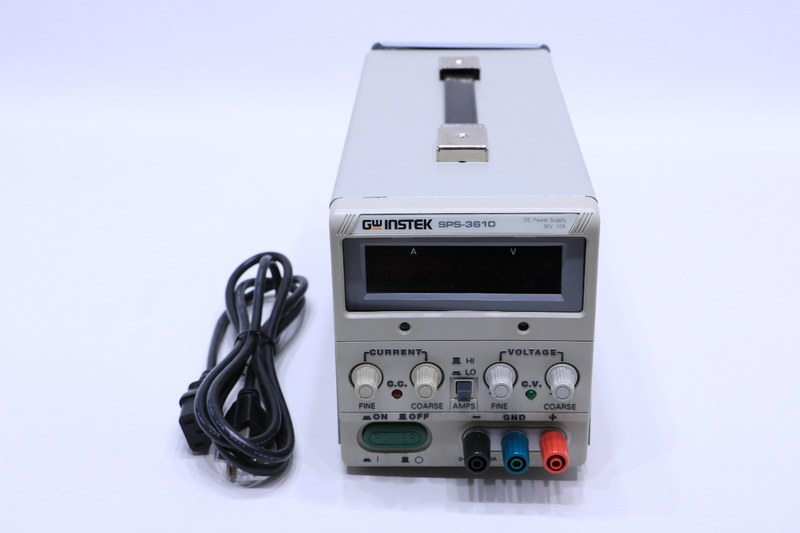

На передней панели находятся выключатель, индикаторы, регуляторы, выходные клеммы и заземляющий вывод. Сзади расположены сетевой ввод, предохранитель, селектор напряжения, вентилятор, входы sense, регулировка OVP и контакты дистанционного управления. Габариты — 128 × 145 × 285 мм, масса — 3,3 кг. Вентиляционные отверстия нельзя перекрывать. Remote sense компенсирует падение напряжения на силовых проводах: отдельную измерительную пару подключают к выводам нагрузки. Это улучшает поддержание напряжения при больших токах и длинной линии. Полярность и точки подключения должны соответствовать маркировке. OVP отключает выход при превышении порога. Диапазон установки — 5 процентов номинала — номинал + 5,5 процента, точность — ±(уставка × 1 процент + 0,6 В). Защита постоянно включена, но не заменяет токовое ограничение. Дистанционные контакты отключают выход в разомкнутом состоянии и разрешают работу в замкнутом; цифровой установки параметров они не обеспечивают.
Сетевое питание и нормативные условия
Входные диапазоны: 115 В переменного тока (97–133 В) и 230 В (195–265 В). Выбирают соответствующее положение селектора и подключают защитное заземление. Предохранители: T 10 А при 115 В, T 6,3 А при 230 В, 250 В. Переключение и замену выполняют при отключённом кабеле. Условия эксплуатации: внутри помещений, высота до 2000 м, категория установки II, степень загрязнения 2, температура 0–40 C, влажность менее 80 процентов. Хранение: −10...70 C при влажности менее 70 процентов. В документации указано соответствие ЭМС EN 61326-1 и безопасности IEC/EN 61010-1 в редакциях декларации, а также применение EN 55011 и серии EN 61000-4.
Таким образом, GW Instek SPS-3610 — одноканальный импульсный источник постоянного тока с выходом 0–36 В, током до 10 А и мощностью до 360 Вт. Для инженерной работы существенны режимы CV/CC, характеристики стабилизации и пульсаций, дистанционное измерение, регулируемая OVP и удалённое включение выхода. Результат испытаний зависит от настройки предельного тока, качества соединений, соблюдения входного диапазона и условий охлаждения. Встроенные индикаторы обеспечивают оперативный контроль, а точные измерения требуют внешнего измерительного прибора и фиксированной методики. Компания «Олниса» осуществляет поставку промышленного оборудования, включая источник питания GW Instek SPS-3610.
